GPRS远程抄表系统

--计量仪表、变送器远程抄表系统

供稿:唐山平升电子技术开发有限公司 2012/12/22 9:30:28

0 人气:1117

  • 关键词: GPRS远程抄表系统
  • 摘要:将现场计量仪表及变送器的数据通过GPRS无线通讯的方式传输到抄表中心,在抄表中心对数据进行统一汇总、分析,为管理及收费提供依据。该系统广泛适用于水利、热力、燃气、石油、工矿企业等行业用户。



一、客户需求

将现场计量仪表及变送器的数据通过GPRS无线通讯的方式传输到抄表中心,在抄表中心对数据进行统一汇总、分析,为管理及收费提供依据。该系统广泛适用于水利、热力、燃气、石油、工矿企业等行业用户。

二、解决方案

1、系统组成

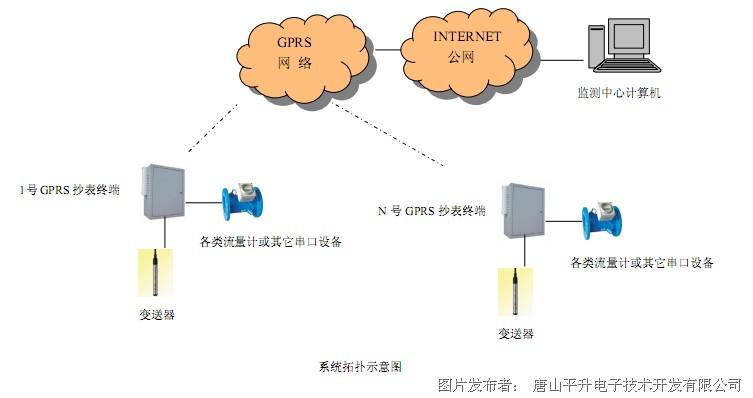

本系统由抄表中心、通信网络、现场抄表设备、现场计量测量及控制设备四部分组成。

抄表中心:由中心服务器、上位机抄表软件等组成。

通信网络:公网宽带(固定IP)+中国移动GPRS网络,支持其它常用组网形式。

现场抄表设备:GPRS抄表终端(市电供电)。

            不具备市电供电条件的现场,可选用太阳能供电+GPRS低功耗测控终端,

            或自供电GPRS微功耗测控终端。

现场计量测量及控制设备:各种流量计、各类变送器、PLC设备等。





2、中心配置

抄表中心设备主要由数据服务器及上位机软件组成。服务器上安装操作系统软件、数据库软件、抄表系统软件。

  软件采用B/S结构设计,具备系统信息管理、基础信息管理、数据查询管理、统计报表

、分析曲线、高级分析管理等功能,也可根据用户需要修改或增加功能。

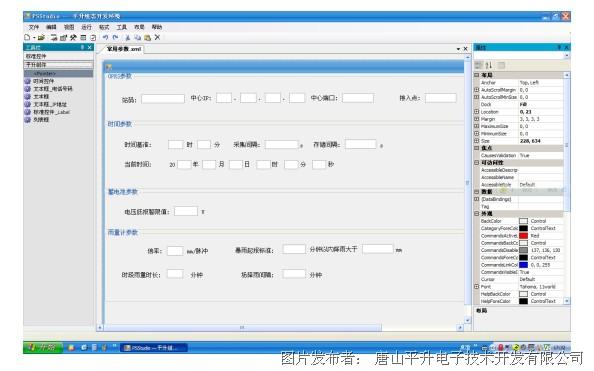

---软件开发工具--

以下为平升组态编辑环境展示,平升组态软件是平升公司自主研发的组态软件。各用户的抄表软件均是在此组态软件的基础上编辑完成的。

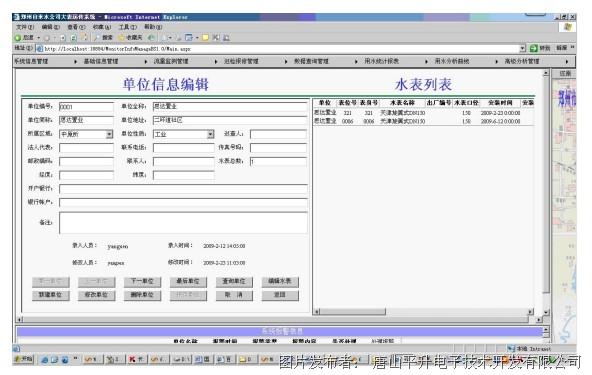

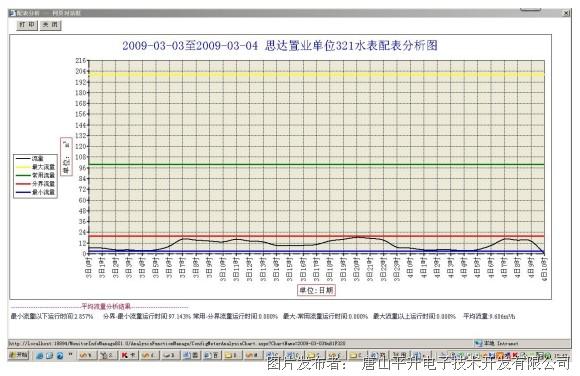

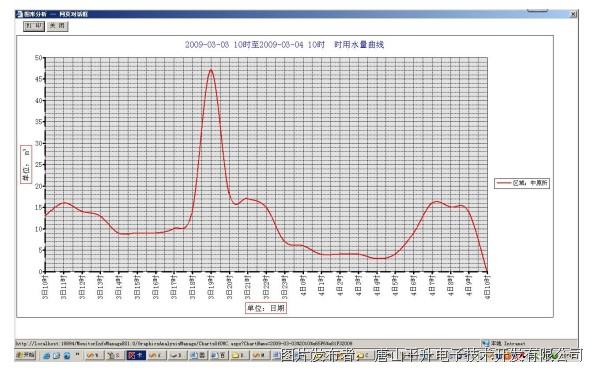

---软件界面展示--



3、通信平台及设备

抄表中心具备宽带(类型:光纤、网线、ADSL等),并绑定固定IP。现场使用B型GPRS抄表终端,接入点名称(APN)为cmnet。中心数据服务器可以与多个B型GPRS抄表终端进行数据通信。1个B型GPRS抄表终端也可以与多个数据中心进行数据通信。

4、现场GPRS抄表终端

现场GPRS抄表终端的配置分两种:

Ⅰ、现场计量仪表输出信号为232或485串口数字信号。

Ⅱ、现场计量仪表或变送器输出为串口及4-20mA模拟量信号。

Ⅰ.1、现场计量仪表输出信号为232或485串口数字信号的主要配置:

DATA-6106 GPRS数据传输模块:

产品功能:将串口接收到的数字信号,通过GPRS网络传输到中心服务器上。

其它配件(开关电源、空开、插座、接线端子等):1套

金属防护箱:1套

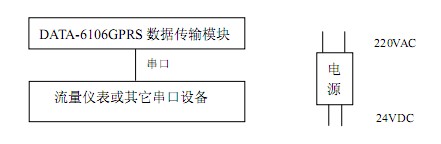

Ⅰ.2、现场设备原理示意图



Ⅱ、现场计量仪表或变送器输出为串口及4-20mA模拟量信号的主要配置:

Ⅱ.1、DATA-6106GPRS数据传输模块:1套

产品功能:将串口接收到的数字信号,通过GPRS网络传输到中心服务器上。

DATA-7203数据采集控制器:1套

产品功能:具备多项功能,在本系统中主要采集流量仪表及4-20mA输出的变送器数据;同时具备8位数码显示,可现场察看。

其它配件(开关电源、空开、插座、接线端子等):1套

金属防护箱:1套

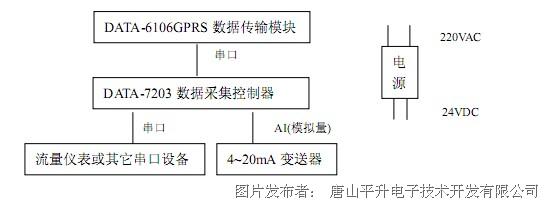

Ⅱ.2、现场设备原理示意图



5、系统功能

①、数据显示功能:将前端各个监测点的数据在监测中心的计算机上显示。

②、存储功能:各种被监测的数据被存到数据库。

③、查询功能:支持客户查询各种历史数据。

④、主动召测功能:监测中心可以主动问询每个监测点的数据。

⑤、数据传输功能:通过GPRS网络双向传输数据。

⑥、告警功能:现场被监测的数据可以设限,超限告警,通信中断自动报警。

⑦、多通道功能:提供GPRS网络和短消息两个通道。
