和利时LK系列PLC在天然气站控系统中的应用

供稿:和利时集团 2013/4/26 15:15:57

0 人气:861

  • 关键词: 天然气输气管道;站控系统;LK系列PLC
  • 摘要:本文采用和利时公司具有自主知识产权的新一代控制器LK系列PLC,实现了站控系统的各种功能,并分别完成就地和远程的监控。通过VPN网络,站控系统与调度中心进行对接,实现了站控系统与调度中心之间的数据交换。

1 引言
新余燃气有限公司利用中石化“川气东送”气源为新余市的城市居民和工业用户供应天然气。根据天然气管网分布,在整个天然气管线上设置不同规模的站控系统。所谓站控系统是天然气管线监控系统的远程监控站。该项天然气利用工程的监控系统是有人值守的站控系统和安防系统,包括城市门站和调压站两个子站。这两个子站与新余燃气有限公司现有的监控系统可以实现联网,工艺参数可以实时传输到新余燃气有限公司现有的调度中心。
设在长距离输气管线与城市燃气输配系统交接处的燃气调压计量设施被称为城市门站,其自控系统被称为站控系统,主要由监控计算机、PLC、仪表、变送器和通讯设备组成。城市门站是城市天然气供气系统的起点和关键场站,集成了众多功能,可以完成就地监控和远程监控。站控系统的PLC采用和利时LK系列大型PLC,支持双机冗余、电源冗余、以太网冗余和总线冗余。城市门站的PLC与站内第三方设备的通讯采用标准MODBUS通讯。城市门站与调度中心的通讯采用光纤通讯,并且还采用无线通讯进行备份。
调压站是城市燃气输配系统中自动调节并稳定管网中压力的设施,其自控系统也被称为站控系统。按照燃气进出口管道压力的不同,调压站可分为高中压调压站、中中压调压站、中低压调压站等。按服务对象的不同,调压站又分为供应一定范围的区域调压站和为单独建筑物或工业企业服务的用户调压站。
在站控系统中,无论是城市门站还是调压站,都是为了实现为城市居民及工业用户提供稳定的供气而设置的。站控系统对所采集的数据进行统计、分析、存储,并以图形和报表的形式反应给调度人员,同时向调度中心发送相应的监控数据。
2 天然气站控系统设计
2.1 天然气站控系统的总体设计
新余燃气有限公司天然气利用工程的站控系统总体设计如图1所示,包括城市门站和调压站两个站控系统。


站控系统包括操作员工作站、工程师工作站、PLC和通讯设备等。站控系统可以独立完成对所在站场的数据采集和控制,同时还可以将有关信息传输给调度控制中心,接受其下达的命令并执行。在站控系统的调度室设置2台监控工作站,实时监视现场设备运行状况。如果调度室监控计算机发生故障,PLC可以独立工作。安防系统包含视频监控系统和红外对射报警系统。在城市门站区域,共设置6台摄像机,其中2台安装在工艺装置区,4台安装在安全区。在调压站区域,共设置11台摄像机,其中6台安装在工艺装置区,5台安装在安全区。安防系统实现联网监控,执行总调度中心发送的指令,向总调度中心发送带时间标志的实时数据,进行数据通信管理。
工程师工作站的主要功能是对城市门站及调压站的工艺变量进行数据采集和处理,对电力设备及其相关变量进行监控,对可燃气体进行监视和报警,显示动态工艺流程,显示各种工艺变量、其他有关参数和报警一览表,对数据进行储存及处理,显示实时趋势曲线和历史曲线,实现流量计算、流量控制、压力控制、逻辑控制、联锁保护、打印报警、事件报告以及生产报表等。
2.2 天然气站控系统的PLC配置

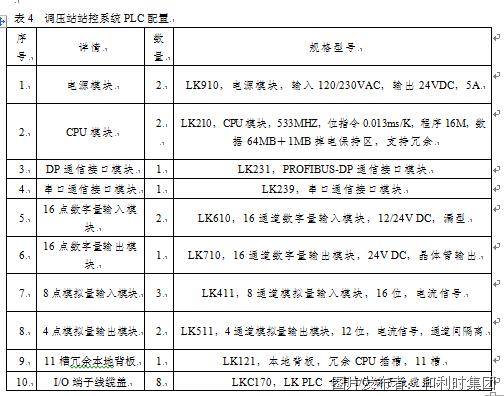

新余燃气有限公司天然气利用工程的天然气站控系统的PLC配置如图2所示。站控系统选用和利时公司的具有自主知识产权的新一代控制器LK系列PLC,CPU采用LK系列中最高端的LK210,具有热备冗余的功能,并具有2个以太网接口、2个冗余的Profibus-DP总线接口、1个支持自由口协议和Modbus协议的RS232串行接口、1个支持自由口协议和Modbus协议的RS232/485串行接口,可以实现各种复杂的控制逻辑和大量的过程控制。城市门站和调压站站控系统I/O统计分别如表1和表2所示,PLC配置分别如表3和表4所示。


3 结论
本文介绍了和利时公司具有自主知识产权的LK系列PLC在天然气站控系统中的应用。利用LK系列PLC实现了站控系统的各种功能,分别完成就地和远程的监控。通过VPN网络实现了站控系统与调度中心的对接和数据交换。该系统自运行以来,控制功能稳定,设备运行良好,充分验证了LK系统PLC的优良性能。
