单片机实现PCB探测系统

供稿:中国工控网 2016/3/7 11:40:26

0 人气:227

  • 关键词: 单片机 PCB探测系统
  • 摘要:在进行PCB反设计时,需要首先对电路板进行探测,得出所有元器件管脚之间的连接关系;接着再利用相应的软件对探测结果进行分析处理,最终还原出PCB的原理图。



1 引言

在进行PCB反设计时,需要首先对电路板进行探测,得出所有元器件管脚之间的连接关系;接着再利用相应的软件对探测结果进行分析处理,最终还原出PCB的原理图。假设电路板上有

由于大规模PCB上器件管脚众多,因此完全依靠手工探测不仅效率低下,而且极易出错。

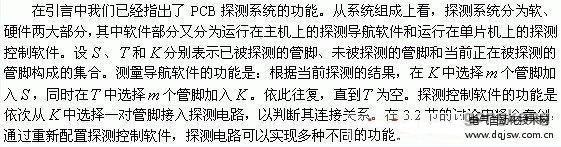

为了提高PCB探测的效率和准确性,本文提出了一种基于EZ-USB 2100系列单片机的PCB探测系统的设计与实现方案。该系统有 个探测头,分别连接到电路板的 个器件管脚上。在单片机的控制下,系统自动的探测这个管脚间的连接关系;然后,系统依据探测选择算法,选取下一组 个管脚进行探测,依此循环,直到所有的 个器件管脚均探测完毕。采用EZ-USB 2100系列单片机进行开发,不仅易于实现探测设备和主机之间的高速通信,而且还为探测设备的功能扩展带来了极大的便利。下文将首先分析EZ-USB 2100系列单片机的特点和技术优势,然后给出基于该类型单片机的PCB探测系统的设计与实现方案。

2 EZ-USB 2100系列单片机的特点

EZ-USB 2100系列单片机由Cypress公司开发,片内集成了符合USB 1.1版规范的USB控制器和一个增强的8051内核。增强的8051内核运行速度为24MHz,并且一个总线周期中包含有4个时钟周期,而标准8051 则包含12个时钟周期。除了增强的8051内核,与传统的8051单片机相比,EZ-USB 2100系列单片机还具有两大优势技术:1)通过USB总线实现与主机的高速数据传输;2)固件重配置功能。这两项技术为应用开发提供了极大的方便性和灵活性,下面将具体分析在实际的开发过程中如何使用这两项技术。

2.1 EZ-USB 2100系列单片机与主机的通信

EZ-USB 2100系列单片机内集成的USB控制器符合USB1.1版规范,可支持12Mbps高速数据传输。主机上的应用程序通过EZ-USB设备驱动程序和 EZ-USB单片机进行通信。Cypress提供了一个通用的设备驱动程序,用户可以直接利用该通用设备驱动程序与EZ-USB单片机进行通信。

首先,主机需要装载该通用设备驱动程序。第一次使用某USB设备时可能需要手工安装其驱动程序;此后,Windows会保存在注册表中的相关信息,自动定位设备驱动程序。

在装载了通用设备驱动程序之后,应用程序首先通过调用Win32 API函数CreateFile()来取得访问设备驱动程序的句柄:

HANDLE DeviceHandle;

DeviceHandle = CreateFile (“\.ezusb-0”, GENERIC_WRITE, FILE_SHARE_WRITE, NULL, OPEN_EXISTING, 0, NULL );

然后,应用程序为CreateFile()函数返回的设备句柄设置I/O缓冲区,并通过调用Win32 API函数DeviceIoControl()来完成设备的读、写等操作:

LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); orphans: 2; widows: 2; -webkit-text-size-adjust: auto; -webkit-text-stroke-width: 0px">PVOID pvBuffer = NULL;

DWORD nBytes = 0;

PvBuffer = malloc (sizeof (Usb_Device_Descriptor ));

BResult = DeviceIoControl ( DeviceHandle, //已经打开的设备句柄

IOCTL_EZUSB_GET_DEVICE_DESCRIPTOR, //IO控制码

NULL, 0, pvBuffer, sizeof (Usb_Device_Descriptor),

&nBytes, NULL);

对EZ-USB外设的操作是通过向DeviceIoControl函数传递相应的控制码实现的。例如,要完成数据的块读(bulk read)和块写(bulk write)操作,可以分别向该函数传递IOCTL_EZUSB_BULK_READ 和IOCTL_EZUSB_BULK_WRITE控制码。

2.2 EZ-USB 2100系列单片机的固件重配置功能

一个单片机系统的硬件电路设计完成之后,该单片机系统的特性和功能还可以通过更改单片机的软件程序(即:固件)来加以改变。利用ROM来存储固件则无法更改;而利用EPROM来存储固件则会受到擦写次数和成本的限制。而EZ-USB系列单片机片内集成的外部RAM可用于装载固件,当设备与主机连接时,固件从主机装载到RAM里执行,装载不同的固件设备就呈现出不同的特性,从而达到软配置目的。

3 EZ-USB 2100系列单片机在开发PCB探测系统中的应用

3.1硬件电路设计

系统的硬件电路结构图如图1所示。k 个探测头连接到由多个模拟开关组成的模拟开关

3.2 系统功能扩充

正如本文2.2节说明的,可以利用EZ-USB的重配置功能,对固件程序进行修改,以使得系统获得新的功能。在开发PCB探测系统的过程中,我们发现需要对电路板上的电阻、电容和电感这些双脚器件的取值进行测量。由于大规模电路板上这类器件数量庞大,手工采用万用表或逻辑分析仪进行测量是一件非常繁琐的工作。而利用EZ-USB的重配置功能则可以解决这一问题。采用与3.1节同样的硬件电路,笔者另外设计了一套固件程序,用于电路板上电阻、电容和电感的类型判别及取值测定。

4 结语

该探测系统极大的提高了PCB反设计工作的效率。实际应用的结果表明该探测系统具有良好的探测完备性和准确性。

更多内容请访问 中国工控网(http://www.gongkong.com)
