智能化明渠流量测量系统——灌区农业水价综合改革

智能化明渠流量测量系统——灌区农业水价综合改革

需求背景

      “灌区量水”是节约灌溉用水、提高灌溉质量和灌溉效率的有力措施,是实行计划用水和准确引水、输水和配水的重要手段。

      灌区量水虽然不是直接的节水措施,但它是灌区农业用水合理分配、采取高效节水措施的前提性工作。农业灌区量水工作的全面推广势在必行。

建设内容

      通过软、硬件产品的集成和信息采集、传输、处理、发布等多项技术的综合运用,构建一套面向农业灌区取用水量的自动监测、预警及信息发布系统。

建设目标

      形象、直观地为管理部门提供灌渠实时流量查询、报表管理等服务,确保管理人员迅速、及时、准确地掌握灌渠的流量、雨量信息,为农田水利管理工作提供有效支撑,提升农田水利信息化水平。

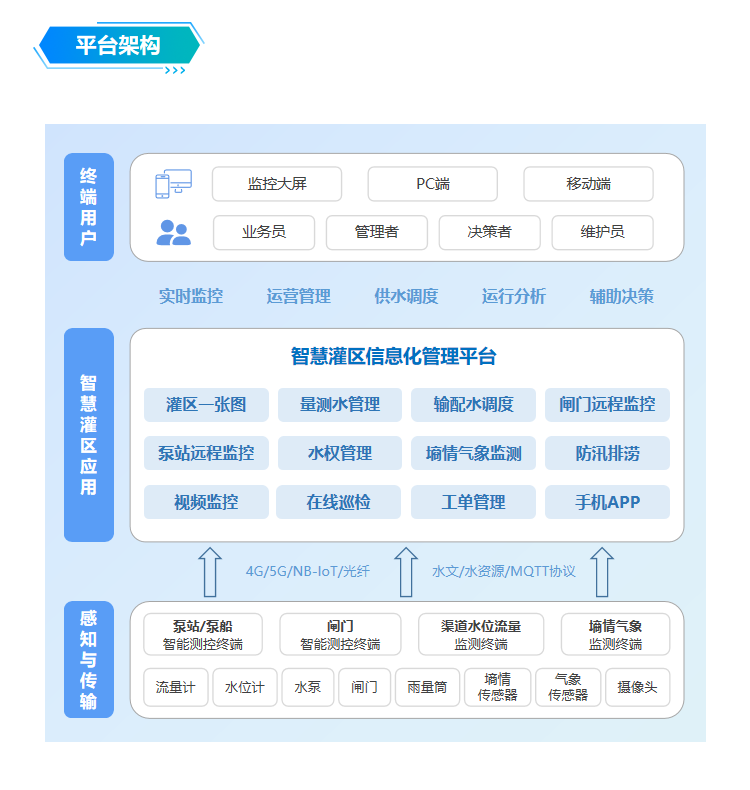

系统架构

平升电子智能化明渠流量测量系统主要由监测现场、通信网络和监测中心三部分组成。           1、监测现场:       ◆ 利用测流堰、水位计采集渠道水位,经数据采集终端(RTU)处理、转化为渠道流量。       ◆ 利用雨量筒采集降雨量,并同步汇集到数据采集终端(RTU)。       2、通信网络:       利用GPRS/GSM(或CDMA、4G、光纤)网络将现场数据信息实时发送给监测中心。       3、监测中心       中心服务器布设“灌溉渠道流量监测系统”软件,接收、存储、展示、分析相关数据和信息。

监测现场设备       典型渠道流量监测站主要由数据采集终端(RTU)、水位/流量检测设备、雨量检测设备、供电设备及避雷设备等组成。

监测站主要设备构成

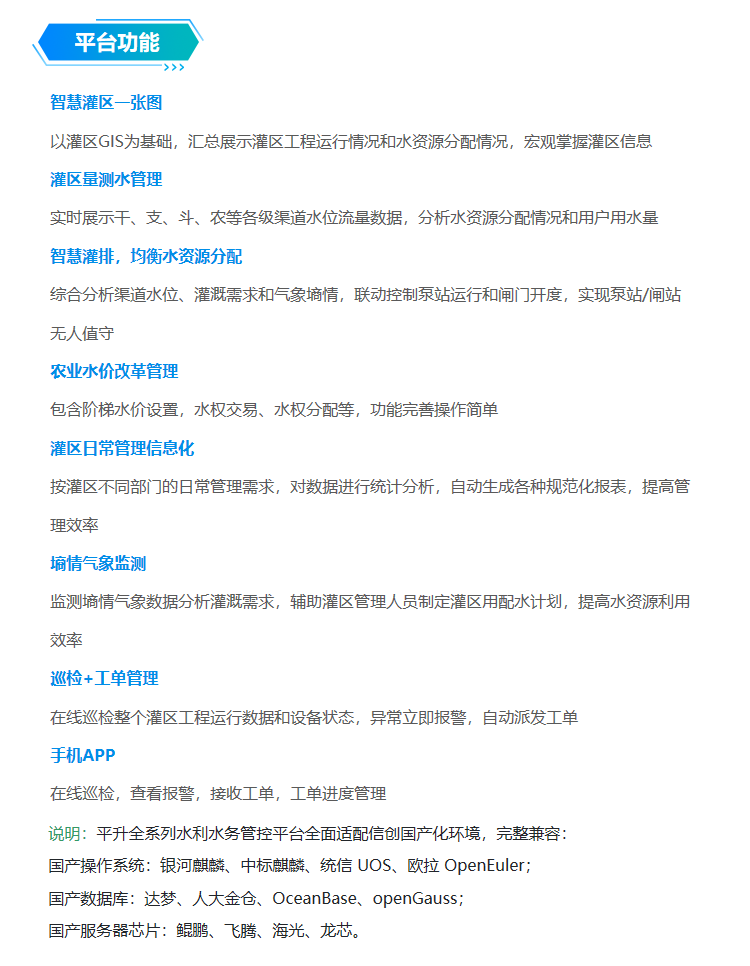

监测中心软件

监测中心软、硬件产品构成

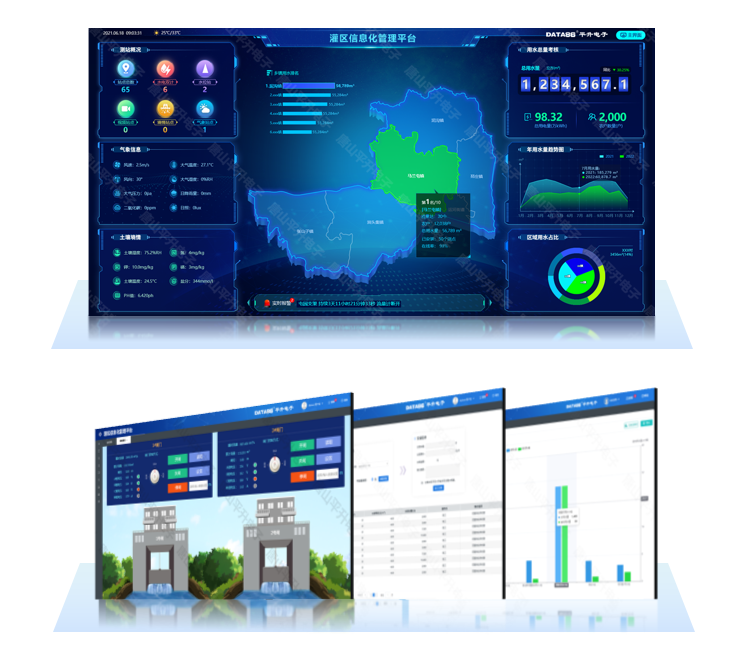

   “智能化明渠流量测量系统”软件将监测结果以直观的方式在WEB端、移动端进行展示,供用户实时了解水位、流量、雨量等信息,并可对历史数据进行查询、统计、分析。

实时数据及气象信息展示界面

历史数据分析界面

应用案例

海口市灌区渠道流量监测

      海口市某灌区信息化项目中,选取了10个重点水闸/分水口布置监测站,远程监测其水位、流量和现场图像;并在其中4个监测站同时对墒情、雨量、温湿度、风速、风向等信息进行监测。

监测现场:

明渠流量监测现场

项目特点:

    明渠流量计:巴歇尔槽式流量计,通过RS485输出水位和流量数据。

    图像监控设备:130万像素的室外工业照相机。

   ◆ 供电方式:太阳能供电。

   ◆ 通信方式:GPRS。

    监控软件:组态王监控软件(与渠道流量监测终端DATA-9201完美兼容)。

   灌区管理部门通过长期的数据积累、统计分析,逐步制定出了动态用水计划,提高了灌区管理能力和取用水的精细化管理水平。

贵州某地渠道水位、流量监测

       贵州某灌区的渠道监测项目中,管理部门通过几年的人工监测总结出了一张“渠道水位、瞬时流量对照表”,为节省系统建设成本,用户决定不安装明渠流量计而采用“查表法”来实现流量监测。

   渠道水位监测现场

      该项目中,渠道监测终端DATA-9201的嵌入式程序中写入了水位、瞬时流量的对应关系,利用超声波水位计测量渠道水位。

      DATA-9201将监测到的实时水位依据其临近几组经验数据形成的曲线换算成瞬时流量,再乘以时间进而计算出累计流量。

      此种方式虽不如明渠流量计测量的准确,但充分利用了用户的经验数据,降低了人工测数的难度和成本,对宏观掌握渠道流量及变化趋势发挥了重要作用。

相关产品 灌区信息化监控系统:http://www.data86.com/net/fangangqxxh.html 灌区信息化管理软件:http://www.data86.com/net/chanpinsoft11.html

智能化明渠流量测量系统更多详情登录平升水联网专题网站:www.data86.com/net
