泵站监测系统使用的无线交换机方案案例

供稿:深圳市讯记科技有限公司 2020/3/5 9:03:13

0 人气:6

  • 关键词: 无线交换机 工业交换机 监测系统案例
  • 摘要:中控室采用讯记科技8口网管型工业以太网交换机(CK6062)作为主干交换机与配电间及鼓风机房控制站1#PLC、污泥脱水间控制站2#PLC的8口网管型工业以太网交换机(CK6062)进行环网链接。

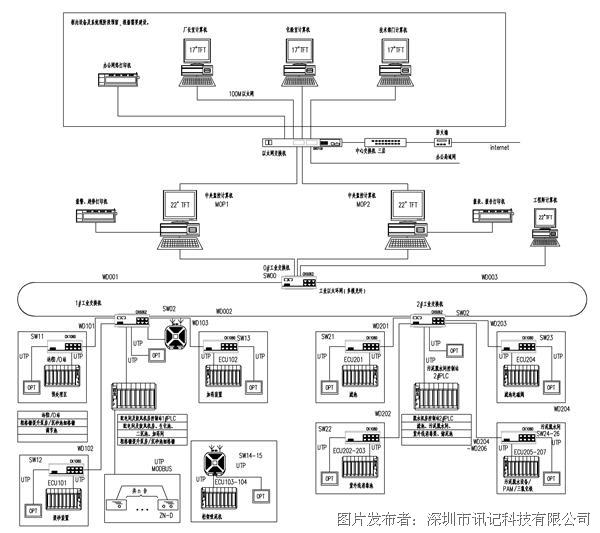

网络拓扑


产品选型

数据通信网采用讯记科技工业以太网交换机产品;

序号  产品型号      产品名称                           数量   单位

1      CRS7220    机架式网管工业以太网交换机    1      台

2      CK6062      机架式网管工业以太网交换机    3      台

3      CK1080      导轨式接入工业以太网交换机    7      台

4      CN8252M 三层核心工业以太网交换机       1      台

5      WB-501 工业级无线网桥                      2      台


方案特点

     中控室采用讯记科技8口网管型工业以太网交换机(CK6062)作为主干交换机与配电间及鼓风机房控制站1#PLC、污泥脱水间控制站2#PLC的8口网管型工业以太网交换机(CK6062)进行环网链接。主干网络拓扑采用讯记科技百兆光纤CK-RING冗余自愈环网进行数据交换,满负载下故障恢复时间<20MS。控制站1#PLC与预处理区、加药装置、提沙装置、等多区域的8口百兆非网管工业以太网交换机(CK1080)进行星型链接,控制站1# 与杵架吸泥机的PLC采用讯记科技WB-501工业级无线网桥进行无线AP链接直线距离1.5KM。控制站2#PLC与滤池、滤池电磁阀、紫外线池、污泥脱水间等多区域的8口百兆非网管工业以太网交换机(CK1080)通过星型拓扑链接。

     中控室网络设备与各区域网络设备采用讯记科技具有多年成熟应用的8口网管型工业以太网交换机(CK6062),产品采用高强度IP40防护外壳,工业级EMC设计,支持宽冗余电源输入(12~48V DC)以增加通讯网络的可靠性。提供管理功能,可通过Web浏览器、CLI和SNMP进行管理。可以根据业务口需求灵活的进行光电组合。基于工业安装需求,提供35mm导轨或壁挂式两种安装方式。产品采用无风扇、低功耗、工业级设计,-40~85℃冗余宽温工作范围,能够满足各种工业现场的要求,提供便捷的以太网通讯解决方案。
