VisualODX——ODX自动转换工具

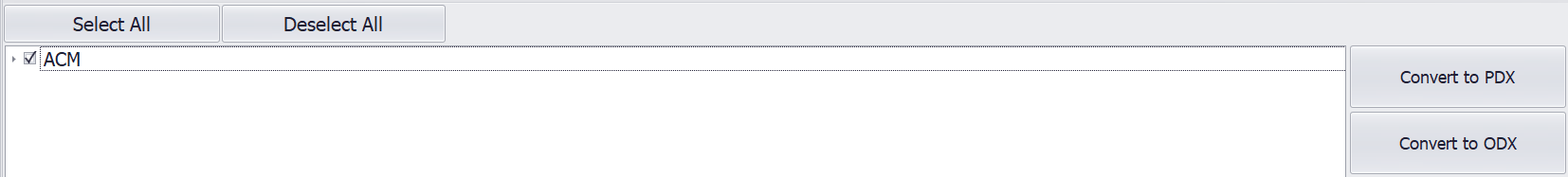

在创建ODX数据库过程中，我们需要录入大量的数据及应对多种数据格式，无论时间、人力成本都比较高，且错误率高，从而导致效率低下；开发速度缓慢；基于多年的汽车行业诊断经验，Softing开发的VisualODX–ODX数据自动转换工具，利用标准的Excel诊断调查表来描述ECU的诊断规范，且通过该工具可以将Excel文件自动转化为ODX/PDX数据文件。该软件操作简单方便，一键式转化，功能强大，大大减少了人力投入，加快开发进度。

ODX/PDX概述

ODX（Open Diagnostic Data Exchange）文件是一种开放式的标准化诊断数据格式，用于整车生命周期中诊断数据的交换。PDX为所有ODX文件压缩文件的格式。ODX是由ASAM制定的用来描述诊断规范的数据格式（MCD-2 D/ISO 22901-1），目前ODX诊断标准已在各大OEM全面施展开来。

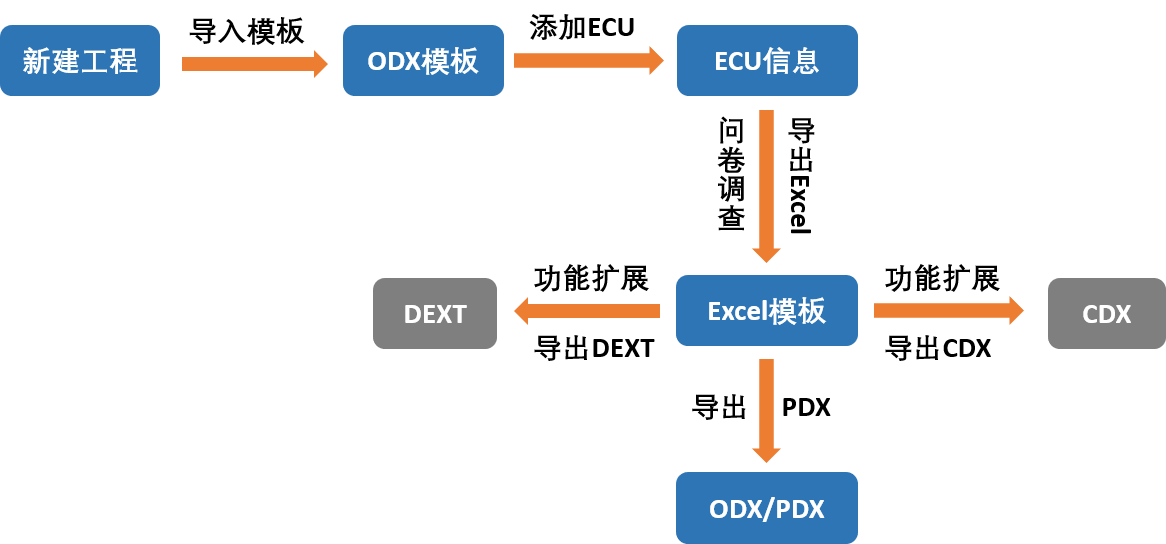

ODX生成流程

Visual ODX软件操作流程目前已经简化，数据生成更方便、快捷。另外，还支持导出数据功能扩展，目前可选导出DEXT（AUTOSAR定义的数据格式：DEXT）和CDX（兼容Vector定义数据格式：CDD，此项为工程服务）功能选项。

· 基于客户企业规范定制企业ODX模板，模板内包含odx-c/odx-cs/部分odx-d等文件；

· 客户根据标准的的Excel诊断调查表进行表格填写企业诊断信息；

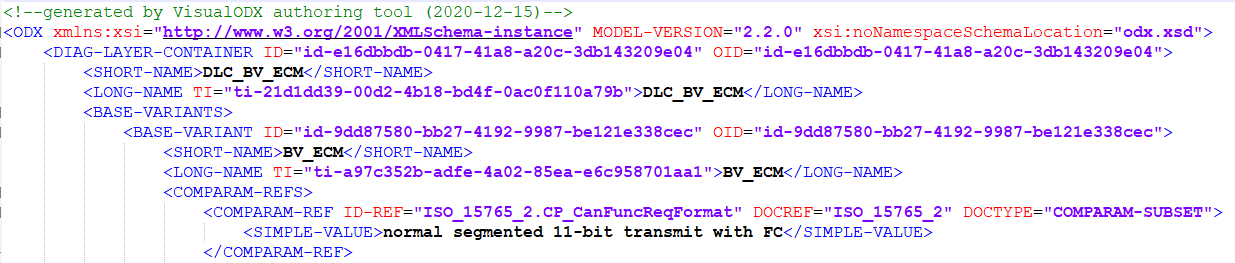

· 通过VisualODX加载ODX模板与Excel诊断调查表，生成标准的ODX/PDX数据库（后期的开发、测试、生产、售后环节均可使用）。

Visual ODX 主要功能：

支持协议更新

除支持传统的CAN 协议外，新版本软件还支持CANFD / DoIP协议。

Softing根据客户协议规范定制ODX模板，用户使用时仅需选择相应的协议模板即可支持对应的协议而无需手动编辑创建。

BV支持编辑功能

新版本软件支持手动编辑BV参数。在项目开发阶段，没有丰富的数据，为了支持初期对控制器的规范测试，用户团队可直接在编辑BV参数后导出PDX文件，用于开发阶段的测试工作。

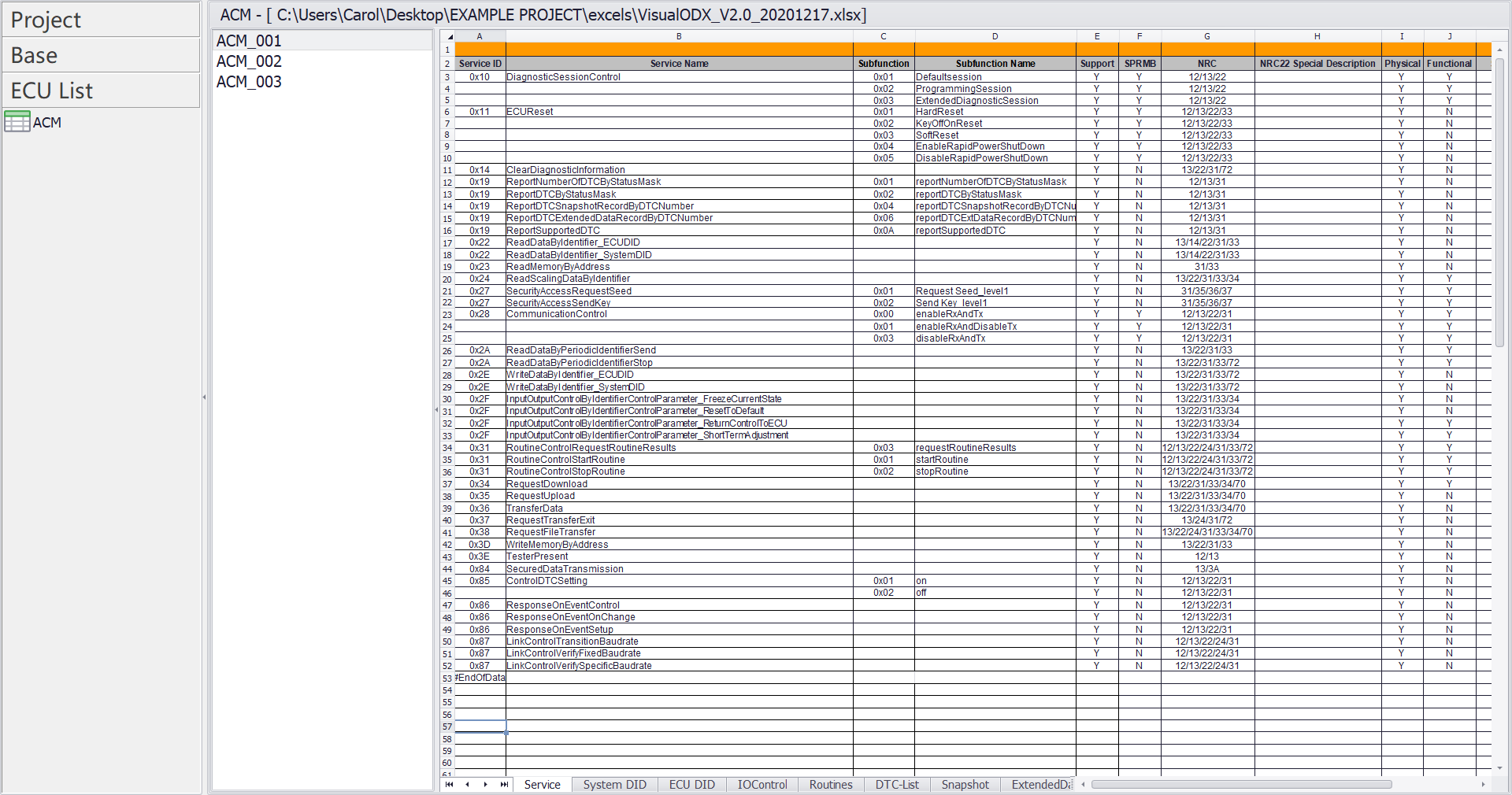

支持多EV数据库

在实际的车型项目中，一个控制器可能会有不同的供应商，或者对应不同的开发阶段可能会存在不同的版本。对于这种应用情况，用户可以为每个版本的控制器单独填写一张表格，并在EV编辑窗口为控制器根据不同的版本添加多个EV层，并分别导入填写的表格。

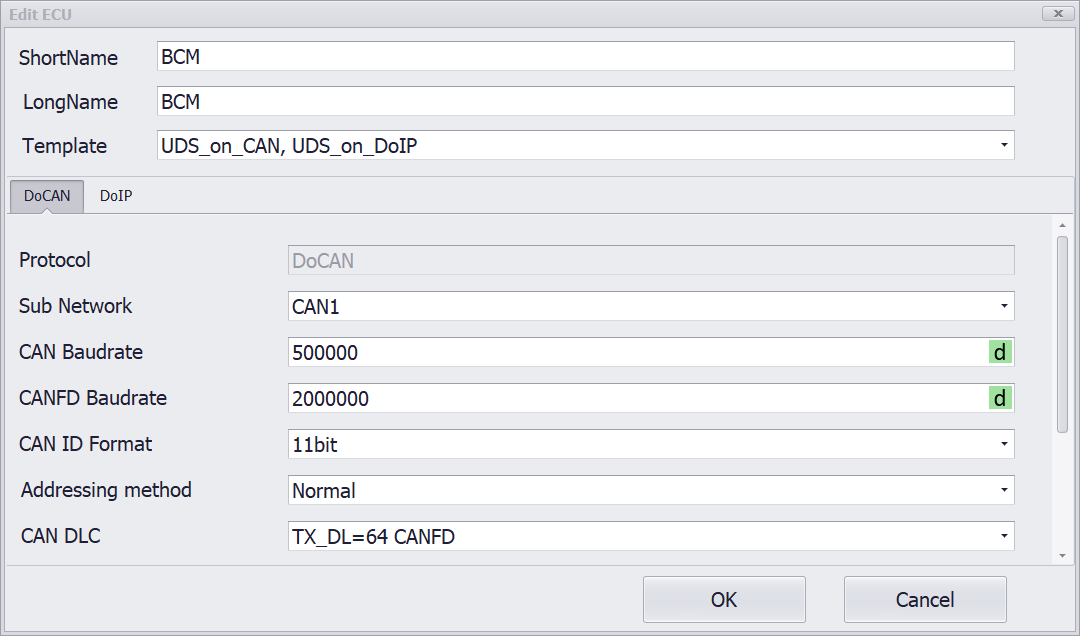

支持自定义子网通道

VisualODX预定义默认的CAN/DoIP子网通道，也支持客户根据项目需求自定义或者修改CAN/DoIP子网通道。

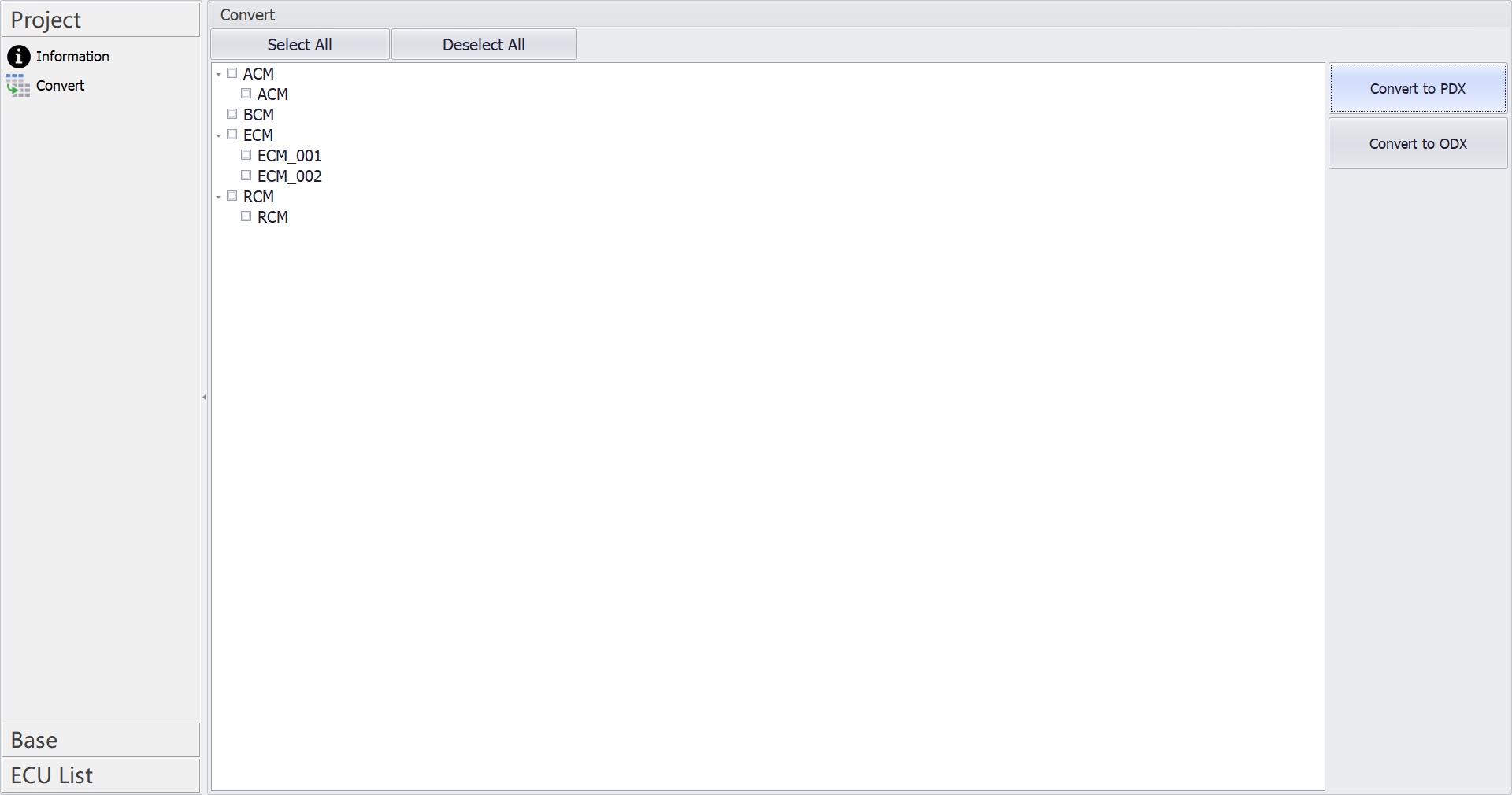

支持分级导出数据库

VisualODX支持用户为不同的项目阶段分别导出不同的数据库。

目前支持导出：

缺省ODX/PDX（仅填写了BV信息，未导入EXCEL问卷调查表，供开发测试使用）；
单个或多个EV的ODX/PDX；
单个或多个控制器的ODX/PDX；
整个项目的ODX/PDX。

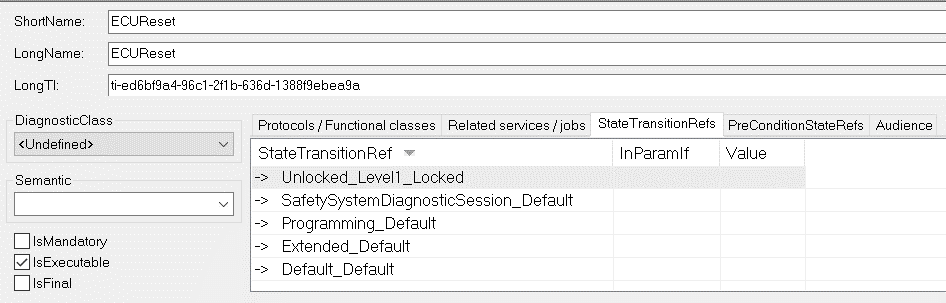

StateChart添加

在ODX模板中根据客户需求规范添加StateChart定义，以支持诊断服务的Precondition状态和StateTransition状态跳转关联。VisualODX结合ODX模板与填写的诊断问卷调查表，自动在生成的ODX数据库中为服务关联PreConditionState以及StateTransition状态。
