1. 项目背景

水利部水资源管理司、水资源管理中心于20217月下发《水利部关于强化取水口取水监测计量的意见》意见总体思路如下:

u  目的:以满足水资源管理需求为目的。

u  重点:提高监测计量覆盖面、提升监测计量数据质量、加强监测计量数据成果应用。

u  思路:坚持系统观念、依法依规、因地制宜、分类推进。

u  任务:完善前端信息采集、传输系统及承接管理平台。

u  成效:健全责任明确、支撑有力、监管有效的取水口取水监测计量体系,为实施水资源刚性约束制度,促进生态文明建设和高质量发展提供有力支撑。

2. 系统目标

u  通过建设取水口取水监测计量系统,实现较为系统、完整的监测计量体系;

u  非农业取水口和大中型灌区渠首计量全覆;

u  提高取水量计量率和在线计量率;

u  提升信息化平台建设和数据共通共享;

u  达到及时、全面、准确掌握地表水、地下水等水源取水以及各领域用水情况;

u  有力支撑水资源监管工作的效果和目的。

3. 初步方案

u 监控总中心,建设在水务局计算机中心,接收所有水资源监测站的取水量数据。

u 取水监测站:安装超声波水表,4G全网通型水资源遥测终端机,负责计量各取水口的用水量数据,并把用水量数据上传到监控中心。

u 通讯网络:支持中国移动、中国联通、中国电信4G三网通网络。

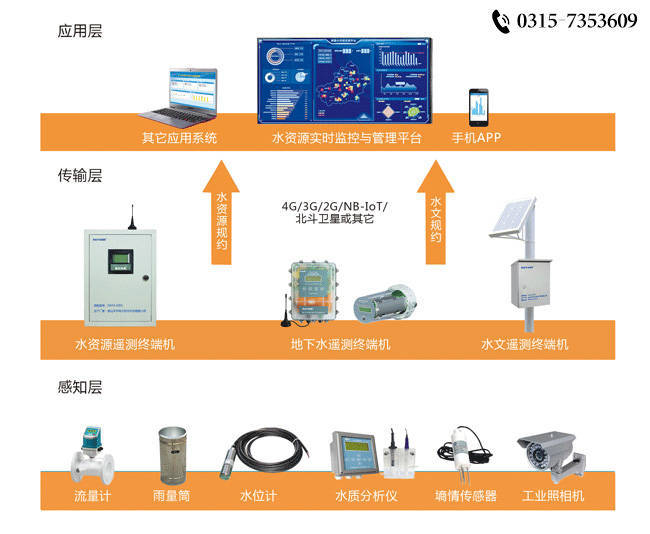

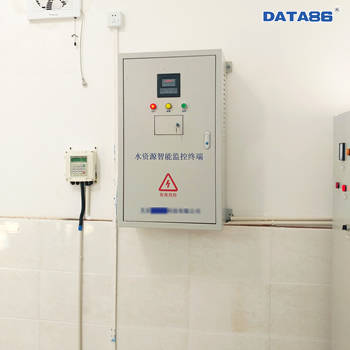

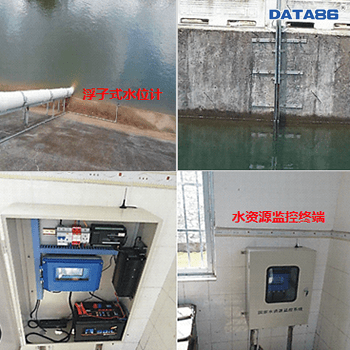

4. 非农取水用户监测站设备组成





5. 系统选型依据




限额以上取水计量误差的规定



a) 明渠输水时,误差应≤±5%



b) 管道输水时,误差应≤±3%



限额以下取水计量误差的规定



a) 明渠输水时,误差应≤±7%



b) 管道输水时,误差应≤±5%



c) 小水浮标法测流时,测量误差可适当放宽至±10%



流量计量设施及方法

流量计:非农用水计量均指直接计量。目前一些非农取水口仍用水泵电量折算取水量等间接计量,并不符合《意见》要求,应加装水表、流量计等直接计量器具。根据现场工况,可选用管段式超声波流量计、雷达流量计等。

6. 系统功能



u  实时监测地表水、灌区、地下水等取水口供水数据;

u  监测数据可通过4G无线网络传输至监测中心系统平台;

u  数据异常报警预警,便于管理人员及时掌握现场情况;

u  及时发现和处理超许可、超计划取水问题、超限报警、预警;

u  数据存储、统计分析、生成报表

u  支持远程控制现场取用水泵站及阀门的开关启停;

u  形成用水报表,与取用水户填报数据比对,为管理决策部门提供数据依据;



7. 核心产品——GY101型遥测终端机(支持OEM生产)




u  满足水资源、水文行业遥测遥控,网页版远程设备管理维护

u  采集:串口仪口、模拟量、开关量、视频、图像……

u  控制:继电器输出控制,实现泵站闸门的远程无人值守

u  传输:4G全网通、光纤、网线(安全冗余)

u  水利行业标准协议:水利部水文协议SL651-2014、水资源通信规约SZY206-2016,支持定制协议开发

u  配套监测系统软件:提供全方位整体系统支持

u  自主开发,售后无忧:嵌入式程序开发,支持对接各省市级第三方平台。

8. 产品功能

u  通信功能:4G全网通,向下兼容3G/2G通讯,北斗通讯*及有线网口,支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种制式。

u  采集功能:采集压力、温度等变送器的标准信号;采集流量计的流量数据;采集水泵或阀门的运行状态、设备供电状态和箱门开关状态。

u  采集蓄电池电压。

u  控制功能:结合我公司研发的配套软件可远程控制水泵、阀门等控制设备。

u  显示功能:液晶显示屏,支持采集数据实时显示。

u  远程管理功能:支持通过远程网络进行远程参数设置、程序升级。

u  支持在定时抓拍图片上叠加实时监测数据、采样时间等,并上传监管平台。

u  支持HTTPFTP协议进行视频图像及数据传输。

u  定位功能:支持GPS/GLONASS/北斗多种制式卫星定位。

u  支持上传四川,云南,湖南,江西,浙江,河北,山西,山东等省平台,及其它各省份协议定制。

9. 产品特点

u  工业级标准配置:产品全部采用高品质工业级标准器件,整体运行稳定可靠。

u  全网通:各网络制式的全面覆盖,全面兼容移动、联通、电信的4G3G2G网络。

u  支持MQTT即时通讯协议。

u  支持SL651《水文监测数据通信规约》采集协议上传、SZY206《水资源监测数据传输规约》数据上传。





10.    典型应用

l  取水口及机井监测体系信息管理能力提升项目

l  水资源监测体系建设项目

l  农村饮水安全工程取水在线监测系统

l  水源井供水监测系统

l  灌区信息化管理系统

l  非农取用水计量监测系统

l  农业灌溉管理系统
