实战指南：智慧工厂管理平台搭建全流程解析（一）

传统工厂管理面临能耗过高、设备停机频发、工艺控制粗放等挑战，叠加双碳目标与精益生产要求，传统管理模式亟待升级。AIRIOT智慧工厂管理平台通过生产全流程数字化监控与AI驱动优化，成为智能制造转型核心。工厂管理正从经验驱动转向数据智能驱动，通过「生产-设备-能源-工艺」全链条重构，为制造效率与可持续发展提供支撑，助力打破信息孤岛、降低运维成本，同时保障生产安全与合规性。

⬇️智慧工厂管理平台搭建完整步骤实操解析⬇️

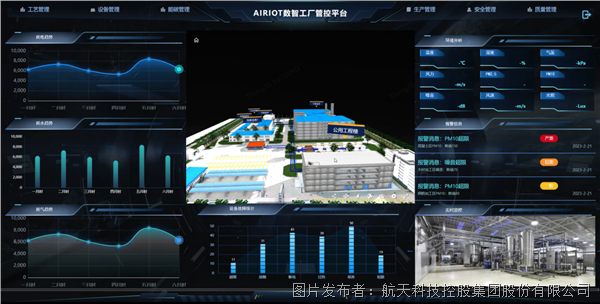

一、管理驾驶舱

核心功能模块：耗电趋势分析、设备故障统计、实时监控矩阵、报警信息中心、环境分析看板、3D数字孪生视图

1. 数据采集层

目标：汇聚生产全要素数据，构建工厂数字资产池

实操要点：

•关键数据源接入：

      ￮实时生产数据：

               ▪设备运行参数（电机电流、轴承温度、振动频率）

               ▪环境监测数据（PM2.5、VOC浓度、噪声等级）

               ▪能耗数据（智能电表、燃气流量计、空压机功率）

      ￮业务系统数据：

               ▪MES系统（工单进度、OEE设备效率）

               ▪ERP系统（物料库存、生产计划）

               ▪安全管理系统（报警记录、应急预案）

      ￮物联设备数据：

               ▪AGV运行轨迹（UWB定位数据）

               ▪智能巡检机器人（红外热成像视频流）

•数据预处理：

      ￮边缘计算节点过滤抖动数据（EMA指数平滑处理振动信号）

      ￮多源数据对齐（将PLC时间戳与视频流帧率同步）

2. 数据传输层

目标：保障工业数据实时可靠传输

实操要点：

•协议与网络设计：

      ￮高频控制数据：Profinet协议传输（周期≤1ms）

      ￮视频监控数据：RTSP流媒体协议传输（4K@30fps）

      ￮低功耗传感器：WirelessHART传输（电池寿命≥5年）

•网络架构：

      ￮工业PON网络：  核心生产区采用双环冗余光纤（可靠性99.999%）；仓储区域部署5G专网（uRLLC低时延切片）

      ￮断网续传机制：  本地边缘存储缓存72小时关键数据

•安全加固：

      ￮工业防火墙深度解析Modbus/TCP协议

      ￮关键控制指令采用SM9国密算法签名

3. 平台处理层

目标：实现生产智能分析与决策优化

实操要点：

•核心指标计算：

      ￮设备综合效率OEE = 时间开动率×性能开动率×合格品率

      ￮单位产品能耗 = 工序总耗电量 / 合格产品数量

•智能预警模型：

      ￮基于LSTM预测未来2小时产线耗电趋势（误差<3%）

      ￮设备故障预测：振动频谱小波包分解+随机森林分类（准确率>92%）

•三维数字孪生：

      ￮物理实体与虚拟模型实时映射（位置误差<2cm）

      ￮热力学仿真验证工艺参数调整方案

4. 应用展示层

目标：构建工厂运营「上帝视角」

实操要点：

•可视化设计：

      ￮3D数字孪生视图：

               ▪分层显示车间/产线/设备级状态（点击电机查看电流温度曲线）

               ▪动态热力图显示能耗强度分布

      ￮报警信息看板：

               ▪分级报警（红色紧急停机告警、黄色预警、蓝色提示）

               ▪关联展示历史同类事件处理方案

•交互功能：

      ￮穿透式查询：从车间OEE值下钻至具体设备MTBF指标

      ￮虚拟巡检：VR头盔远程查看高危区域实时画面

      ￮移动端适配：

               ▪PDA终端接收设备点检任务（带NFC打卡功能）

               ▪手机APP推送环境超标预警（定位到具体车间）

5. 关键实施要点

•业务场景适配：

      ￮按角色配置视图：

               ▪厂长关注综合KPI（产能、能耗、良品率）

               ▪维修主管聚焦设备健康度TOP10列表

•性能优化：

      ￮20万点数据秒级响应：

               ▪时序数据采用Apache Druid列式存储

               ▪实时计算使用流处理引擎

•多系统集成：

      ￮与DCS系统OPC UA对接（读取5000+工艺参数）

      ￮与ERP系统深度集成（自动生成备件采购订单）

•安全合规：

      ￮等保2.0三级认证：

               ▪工业网络划分安全域（DMZ隔离区+安全接入平台）

               ▪操作日志区块链存证（防篡改审计追溯）

•持续运营：

      ￮每月更新预测模型（注入新故障模式数据）

      ￮开发AR培训系统（模拟设备拆装操作）

实际案例

•某汽车焊装车间：

      ￮部署管理驾驶舱后，设备意外停机减少37%

      ￮通过能耗优化模型，单台机器人年节电1.2万度

•电子元器件工厂：

      ￮3D数字孪生提前发现布局缺陷，物流效率提升25%

      ￮环境异常预警系统使VOC排放超标事件下降90%

二、工艺管理

核心功能模块：气烧窑工艺监测、回转窑工艺监测、后净化工艺监测

1. 数据采集层

目标：全流程采集工艺关键参数，构建工艺数字档案

实操要点：

•关键数据源接入：

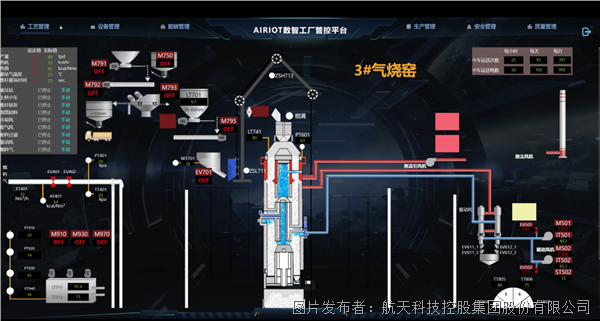

      ￮气烧窑监测：

               ▪燃烧室温度场（红外热成像仪，精度±5℃）

               ▪燃气空燃比（O₂传感器+质量流量计，采样频率10Hz）

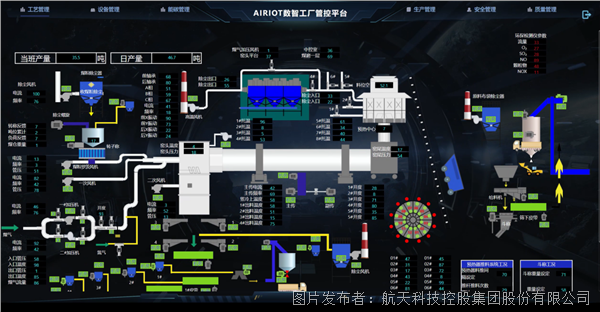

      ￮回转窑监测：

               ▪筒体转速（编码器信号，分辨率0.01rpm）

               ▪物料烧结温度（光纤光栅测温系统，测温点≥200个）

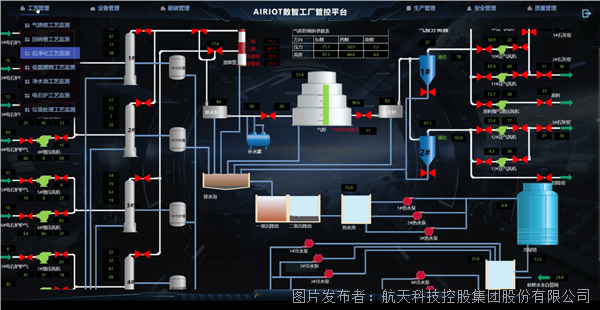

      ￮后净化系统：

               ▪除尘压差（差压变送器，量程0-10kPa）

               ▪脱硫塔pH值（玻璃电极传感器，精度±0.1）

•数据预处理：

      ￮边缘节点计算燃烧效率（基于CO/CO₂比值实时推算）

      ￮多源数据时间戳对齐（PLC时钟同步精度±1ms）

2. 数据传输层

目标：保障工艺数据高精度实时传输

实操要点：

•协议与网络设计：

      ￮控制指令：EtherCAT协议传输（周期≤500μs）

      ￮热成像数据：GigE Vision协议传输（12bit灰度图，30fps）

      ￮低时延需求：TSN网络保障关键数据优先级

•网络架构：

      ￮环形冗余拓扑：

               ▪关键工艺段部署双环工业以太网（故障切换时间<50ms）

               ▪无线备份链路：5G URLLC网络（时延<10ms）

      ￮数据缓存机制：

               ▪本地存储最近24小时工艺曲线（SSD存储，读写速度≥500MB/s）

•安全加固：

      ￮工艺配方加密存储（SM4算法保护核心参数）

      ￮操作指令双重校验（生物识别+动态令牌）

3. 平台处理层

目标：实现工艺参数智能优化与异常诊断

实操要点：

•核心算法模型：

      ￮气烧窑燃烧优化：

               ▪模糊PID控制（动态调节燃气阀门，热效率提升≥3%）

               ▪数字孪生仿真（预测不同氧含量下的NOx生成量）

      ￮回转窑热力学分析：

               ▪表面热损失计算（红外数据+对流换热系数模型）

               ▪最佳转速推荐（粒子群算法求解能耗最低方案）

      ￮后净化系统预警：

               ▪滤袋破损检测（压差突变识别+声发射信号分析）

•数据关联分析：

       ￮烧结温度均匀性与产品良率相关性分析（皮尔逊系数>0.85）

      ￮历史工艺参数聚类（K-means识别最优生产区间）

4. 应用展示层

目标：构建工艺全流程可视化监控体系

实操要点：

•可视化设计：

      ￮三维工艺流程图：

               ▪动态显示物料流动路径（颜色标示温度梯度）

               ▪点击设备查看实时参数曲线（如窑尾温度24小时趋势）

      ￮工艺参数看板：

               ▪环形图显示工艺达标率（红色标注超标参数）

               ▪平行坐标图对比多批次生产参数组合

•交互功能：

      ￮配方仿真推演：输入新参数组合，预测成品质量指标

      ￮移动端巡检：

               ▪PDA终端自动调取工艺标准值（NFC感应设备标签）

               ▪AR眼镜叠加显示设备内部热分布

      ￮异常处置引导：

               ▪触发报警后自动推送SOP处置流程（含视频演示）

5. 关键实施要点

•多系统集成：

      ￮与APC系统对接（实时接收先进控制指令）

      ￮与LIMS系统数据互通（自动关联实验室检测结果）

•数据治理：

      ￮建立工艺参数命名规范（如TIC-101代表1#温度控制器）

      ￮设置数据有效性规则（氧含量>21%自动标记为异常）

•安全合规：

      ￮工艺参数修改留痕（区块链存证关键操作记录）

      ￮分级权限控制（操作员仅可查看，工程师允许±5%调整）

•性能优化：

      ￮千级测点数据秒级刷新：

               ▪时序数据库采用TDengine压缩存储（压缩比>10:1）

               ▪GPU加速渲染三维模型（帧率≥60fps）

•持续改进：

      ￮每月开展工艺参数敏感性分析（识别关键控制变量）

      ￮建立专家知识库（积累异常处置案例≥500条）

实际案例

•某水泥厂气烧窑改造：

      ￮燃烧优化模型使吨熟料煤耗降低8kg，年节约成本1200万元

      ￮数字孪生提前3个月预警耐火材料老化，避免非计划停产

•钢铁企业回转窑应用：

      ￮热效率分析系统提升产量15%，产品合格率提高2.3个百分点

      ￮智能预警避免筒体变形事故，减少损失800万元

三、设备管理

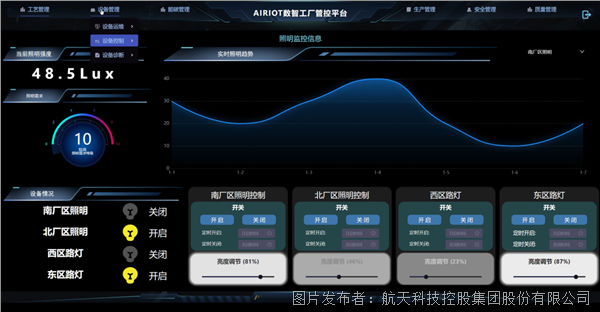

核心功能模块：设备运维数字化、远程智控、智能诊断

1. 数据采集层

目标：构建设备全生命周期数据资产

实操要点：

•关键数据源接入：

      ￮设备本体数据：

               ▪振动频谱（加速度传感器，采样频率20kHz）

               ▪润滑油状态（在线铁谱仪，颗粒计数精度±5%）

       ￮运维业务数据：

               ▪CMMS系统（维保记录、备件更换历史）

               ▪点检报告（含手写笔记OCR识别）

      ￮环境关联数据：

               ▪设备表面温度（红外测温枪，精度±1℃）

               ▪周边电流谐波（电能质量分析仪）

•数据预处理：

      ￮边缘计算提取振动特征值（RMS、峭度、包络谱）

      ￮非结构化数据处理（维修日志BERT模型提取关键实体）

2. 数据传输层

目标：保障设备数据安全可靠传输

实操要点：

•协议与网络设计：

      ￮高频振动数据：OPC UA Pub/Sub模式传输（1kHz采样）

      ￮视频诊断数据：SRT协议保障低延迟传输（端到端延迟<200ms）

      ￮远程控制指令：MQTT over TLS（证书认证）

•网络架构：

      ￮分层传输架构：

               ▪车间级：TSN网络保障确定性传输（抖动<1μs）

               ▪广域级：SD-WAN智能选路（链路切换时间<50ms）

      ￮数据优先级管理：

               ▪控制指令优先级最高（DSCP标记为EF）

               ▪历史数据批量传输限速（不超过总带宽20%）

•安全加固：

      ￮振动频谱数据AES-256加密

      ￮远程控制通道采用硬件加密机

3. 平台处理层

目标：实现设备健康管理与智能运维

实操要点：

•核心模型算法：

      ￮剩余寿命预测：

               ▪轴承故障预警

               ▪寿命预测

      ￮维修策略优化：

               ▪基于强化学习的维护周期决策（综合停机损失与维护成本）

               ▪备件需求预测

•知识图谱应用：

      ￮故障知识库构建

      ￮根因推理引擎（定位故障源头）

4. 应用展示层

目标：可视化设备全貌，赋能精准运维

实操要点：

•可视化设计：

      ￮设备健康画像：

               ▪雷达图展示六大健康维度（振动、温度、润滑等）

               ▪趋势预测曲线显示剩余使用寿命（RUL）

      ￮三维拆解视图：

               ▪交互式查看设备内部结构（支持爆炸视图模式）

               ▪AR标注故障部位（叠加维修指引动画）

•交互功能：

      ￮智能工单派发：

               ▪自动关联BOM清单生成备件需求

               ▪基于人员定位分派最近维修团队

      ￮远程专家会诊：

               ▪多画面同步（实时视频+振动频谱+参数曲线）

               ▪电子白板标注重点部位

5. 关键实施要点

•多系统集成：

      ￮与系统深度集成（读取10万+数据点）

      ￮与ERP系统库存联动（自动触发备件采购）

•数据治理：

      ￮建立设备统一编码体系

      ￮制定数据质量标准（振动数据完整率≥99.9%）

•安全合规：

      ￮等保2.0三级认证（工业网络审计日志留存≥180天）

      ￮远程控制双人复核机制（四眼原则）

•性能优化：

      ￮百GB级振动数据快速分析：

               ▪采用Apache Parquet列式存储

               ▪部署GPU加速的深度学习推理服务器

•持续运营：

      ￮每月更新故障诊断模型（增量学习新数据）

      ￮建立设备健康度排行榜（激励车间改进）

实际案例

•某半导体工厂：

      ￮预测性维护使设备MTBF提升40%，年节省维护费2500万元

      ￮AR远程指导解决海外工厂故障，响应时间从72小时缩短至2小时

•汽车总装车间：

      ￮智能诊断系统准确识别机器人谐波减速器磨损，避免产线停摆

      ￮库存优化模型降低备件资金占用35%，周转率提升至4.2次/年

四、能碳管理

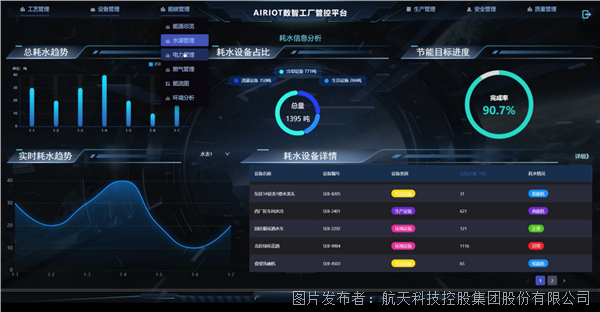

核心功能模块：水/电/气精细化管理、能源流可视化、环境分析

1. 数据采集层

目标：全量获取能源碳排数据

实操要点：

•关键数据源接入：

      ￮能源计量：

               ▪智能电表（0.2S级精度，15分钟冻结数据）

               ▪燃气色谱分析仪（热值实时检测，更新周期5分钟）

      ￮碳排监测：

               ▪CEMS烟气连续监测系统（SO₂/NOx/颗粒物）

               ▪边缘碳计算（基于能耗数据自动换算碳排放）

      ￮环境数据：

               ▪分布式温度传感器（车间/管道表面温度监测）

               ▪光伏发电量（逆变器实时输出数据）

•数据预处理：

      ￮边缘计算能效指标（单位产品能耗、综合厂用电率）

      ￮数据质量校验（电流电压相位角验证）

2. 数据传输层

目标：保障能源数据完整可靠传输

实操要点：

•协议与网络设计：

      ￮能源数据：IEC 104协议传输

      ￮碳排数据：MQTT协议传输

      ￮视频监控：GB/T28181协议

•网络架构：

      ￮能源专网：

               ▪物理隔离的电力监控专用通道

               ▪带宽预留机制（保障SCADA数据优先传输）

      ￮断点续传：

               ▪本地存储最近7天完整数据（满足能源审计要求）

•安全加固：

      ￮计量数据SM3哈希校验（防篡改）

      ￮视频流数字水印（审计追踪）

3. 平台处理层

目标：实现能源优化与碳排管控

实操要点：

•核心模型算法：

      ￮需量优化：

               ▪基于Q学习算法的需量控制（节省基本电费≥15%）

               ▪负荷预测（Prophet模型，MAPE<5%）

      ￮碳排计算：

               ▪基于MRV体系的碳核算模型

               ▪产品碳足迹追踪

•优化策略：

      ￮多能源协调调度（电/气/热联供优化）

      ￮需求响应策略（参与电网调峰获取收益）

4. 应用展示层

目标：可视化能碳全景，支撑双控决策

实操要点：

•可视化设计：

      ￮能源流桑基图：

               ▪动态显示能源转化路径（电→动力→热损失占比）

               ▪点击管道查看实时能效指标

      ￮碳排热力图：

               ▪分层显示直接/间接排放热点（按工序着色）

               ▪时间轴对比碳强度下降趋势

•交互功能：

      ￮能效对标分析：

               ▪与同行业标杆企业实时对比（匿名数据联邦学习）

               ▪生成改进建议报告（含投资回报率测算）

      ￮碳中和模拟器：

               ▪调整光伏装机容量预测减排效果

               ▪CCUS技术经济性评估（动态净现值计算）

5. 关键实施要点

•多系统集成：

      ￮与电网需求响应平台对接（自动接收负荷调控指令）

      ￮与碳交易系统API互通（实时获取碳配额价格）

•数据治理：

      ￮建立能源数据台账

      ￮制定碳数据质量管理程序（不确定性分析≤5%）

•安全合规：

      ￮等保2.0三级+电力监控系统安全防护（"安全分区"原则）

      ￮碳数据区块链存证

•性能优化：

      ￮百万级数据点实时计算：

               ▪时序数据库采用InfluxDB集群

               ▪流计算使用Apache Kafka Streams

•持续改进：

      ￮每月发布能源月报（含异常用能分析）

      ￮每季度更新碳基准线（反映工艺改进效果）

实际案例

•某化工园区：

      ￮需量优化系统年节省电费800万元，投资回收期<1年

      ￮碳排监测体系助力获得绿色信贷利率优惠1.2个百分点

•电子制造工厂：

      ￮光伏+储能系统降低外购电比例至30%，年减碳1.2万吨

      ￮产品碳足迹认证获得国际客户订单增长25%

AIRIOT智慧工厂管理平台构建了覆盖生产全流程的数字化中枢，以数据驱动打破传统制造的信息孤岛，推动制造业向精益化、绿色化转型，为工业企业提供“感知-决策-执行”闭环的智能化升级核心引擎，赋能企业应对双碳目标与全球化竞争挑战。

申请试用：https://r8ja3mlg7i.feishu.cn/share/base/form/shrcn6Ns5Vk4fgiEanpunuN71Ve

下期将继续分享AIRIOT智慧工厂管理平台的生产管理、安全管理和质量管理模块，请持续关注。
