数据采集卡的讲解及选购指南

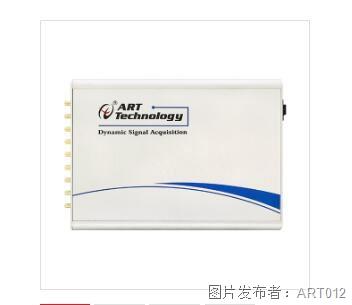

数据采集卡（DAQ卡）是一种专门用于将物理世界的模拟信号转换为数字信号的硬件设备，其核心作用是连接传感器与计算机系统，实现实时数据采集、传输和分析。具体特点如下：

一、核心功能模块

模拟输入（AI）‌

接收传感器输出的电压、电流等连续信号，例如温度传感器或压力传感器的信号。

模数转换器（ADC）‌

将模拟信号转换为数字信号，其性能直接决定采集卡的精度（分辨率）和采样速度。

数字输入/输出（DIO）‌

用于控制外部设备或接收开关信号，例如触发采集动作或传输状态反馈。

计数器/定时器‌

支持高频脉冲计数、频率测量及同步采集控制。

二、关键技术参数

采样速率‌：单位时间内的采样次数（Hz），需满足奈奎斯特定理的10倍以上要求以避免信号失真。

分辨率‌：以bit表示，如12bit或16bit，决定信号变化的识别精度。

输入范围‌：可处理的电压范围（如±10V），需匹配传感器输出信号强度。

三、典型应用场景

工业自动化‌：生产线上的温度、压力监测与控制。

科学研究‌：实验室环境下的信号分析与实验数据记录。

医疗设备‌：手术影像传输及生理信号采集。

环境监测‌：气象数据或污染指标的实时采集。

四、接口类型

支持USB、PCI、PCIe、以太网等多种总线接口，适配不同计算机系统需求。部分高端型号还具备非线性校准技术，可显著降低信号谐波干扰，提升数据传输质量。

如何选购到心仪的数据采集卡？

以下是购买数据采集卡时需要重点关注的技术参数及选购策略，结合工业与科研应用需求综合整理：

一、核心性能参数

采样率‌

决定每秒采集的数据点数，需满足‌奈奎斯特定理‌（≥信号最高频率2倍），振动监测等场景需≥1MS/s，激光通信等高动态场景则需≥5GS/s。例如采集100kHz信号时，采样率需≥200kHz，实际工程中常取10倍（1MHz）以捕捉细节。

分辨率‌

以ADC位数（如16bit、24bit）表示量化精度，直接影响信号微小变化的识别能力。±10V量程的16bit卡最小分辨率为0.3mV，而24bit可达0.6μV。半导体检测等场景需≥18bit分辨率。

输入范围与量程‌

需匹配传感器输出特性（如热电偶±50mV，应变片±10V），避免信号溢出或分辨率浪费。支持可编程量程的采集卡适用场景更灵活。

二、扩展功能参数

通道数与同步性‌

多通道设计需关注同步采样误差（如±1ns同步精度）及通道间隔离度（≥60dB）。雷达阵列检测等场景需支持128通道同步采集。

触发与同步机制‌

支持外部触发（TTL/光耦输入）、硬件定时触发等模式，时序控制精度需达微秒级。工业自动化场景常需多设备级联触发。

接口与带宽‌

PCIe 3.0 x8接口理论带宽达8GB/s，适合高速数据流（如40MS/s多通道采集）

USB3.0适合便携设备，但需注意实时性限制。

三、环境适应性指标

抗干扰能力‌

工业级采集卡需满足EN 55022 Class B电磁兼容标准，支持屏蔽电缆接入和差分输入模式，抑制共模干扰。

工作温度范围‌

宽温型号（-40℃~85℃）适用冶金、航空航天等极端环境，普通实验室场景选0℃~50℃即可。

四、选购策略

场景类型 参数优先级 典型配置示例

工业监测 通道同步性、抗干扰 24bit/128通道/±10V/1MS/s/CAN总线

实验室研究 分辨率、软件兼容性 18bit/8通道/LabVIEW支持/USB3.0

医疗设备 低噪声、高精度 22bit/±5mV量程/光学隔离

五、易忽略的隐性参数

非线性误差‌

高端采集卡的非线性度可达0.001% FSR，低端产品可能达0.1%，影响长期测量稳定性。

校准周期‌

内置自校准（如NI PXIe-4300）可减少温漂影响，无自校准功能需定期返厂标定。

建议根据具体需求平衡参数：预算有限时，可牺牲采样率换取分辨率；多通道应用优先保证同步精度而非单通道速度。
