LTPD 同轴测量 解锁精密微调新范式

一、精密装配中的同轴测量困境

       某精密装配设备厂的调试车间内，自动化工程师正为摄像头模组装配机的精度问题反复调试。视觉系统已精准识别镜头基准位置，但配套的激光测高数据始终与视觉定位点存在约 2.3mm 的固定偏移。尽管可通过手眼标定做数值补偿，但在亚微米级的装配微调环节，这个偏移量带来的系统误差始终无法彻底消除，直接导致产品良率波动。更棘手的是，设备内部安装空间极为紧凑，传统一体式激光传感器与工业相机只能错位排布，不仅光路互相干扰，还进一步放大了定位与测量的位置偏差。

       这并非个例，在高精度微装配场景中，传统激光 + 视觉的组合方案始终面临三重核心困境：一是物理偏移，激光测量点与相机视野中心天然不重合，标定补偿仅能治标无法治本；二是空间冲突，一体式传感器的发射与接收光路占据中心位置，相机无法实现光轴居中安装；三是精度瓶颈，坐标转换与标定过程不可避免引入额外误差，无法满足亚微米级的闭环微调需求。

二、技术原理：三角测量的结构约束与分体式结构突破

激光三角位移传感器的核心测量原理，是通过激光器以固定夹角向被测物发射光束，接收镜头从另一侧角度采集目标表面的漫反射光，再根据感光元件上光斑的位置偏移量，计算出被测物的距离变化。这一原理从根本上决定了，发射光路与接收光路必须保持固定夹角与基线距离，测量点仅能落在两光路的交汇位置。

传统一体式激光传感器将发射端与接收端集成在同一壳体中，形成固定的三角光路，其结构可简化为：

[发射端]———→ ●测量点

↘    ↗

[接收端]

这种结构下，中心光路区域被完全占据，工业相机无法实现光轴与测量点的同轴安装，天然存在视觉定位与激光测量的位置偏差。

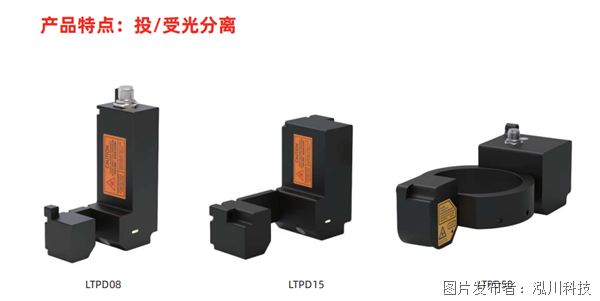

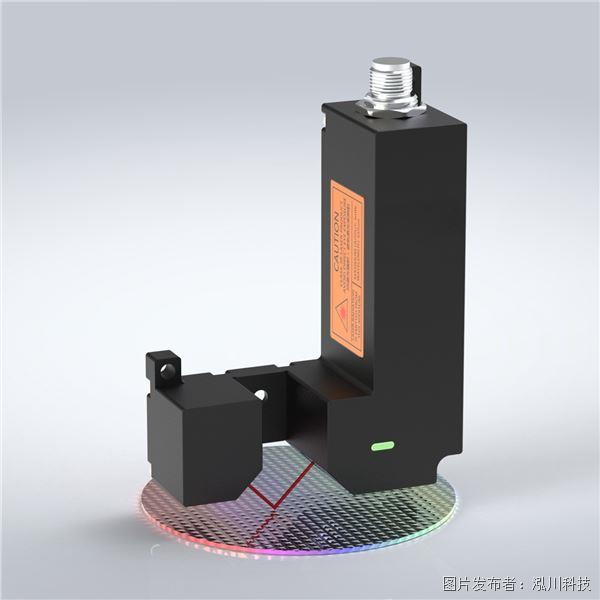

而 LTPD 分体式激光位移传感器，通过发射端与接收端对向分离的结构创新，有效解决了同轴测量难题，核心结构布局为：

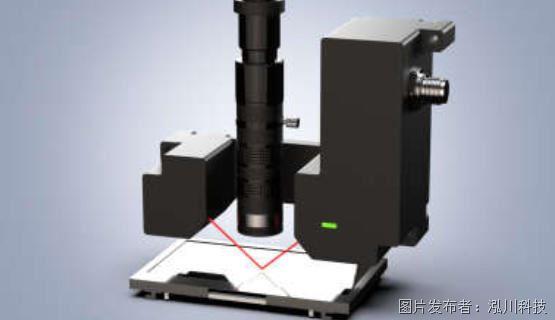

[发射端]———→ ●测量点 ←———[接收端]

                                 ↑
                          [工业相机]

对向分离的设计在中心预留了完整的通光孔与安装空间，工业相机可直接固定在传感器中心轴线位置，实现激光测量点与相机视野中心、光轴三者完全重合。基于优化的接收镜组与自研算法，LTPD 系列可实现最高 0.01μm 的重复精度，提供 8mm、15mm 等多档参考距离，最小光斑直径可达 Φ18μm，同时支持最高 160kHz 的采样频率，完全适配高速高精度的动态测量需求。

三、同轴测量系统的设计与实施流程

系统核心配置

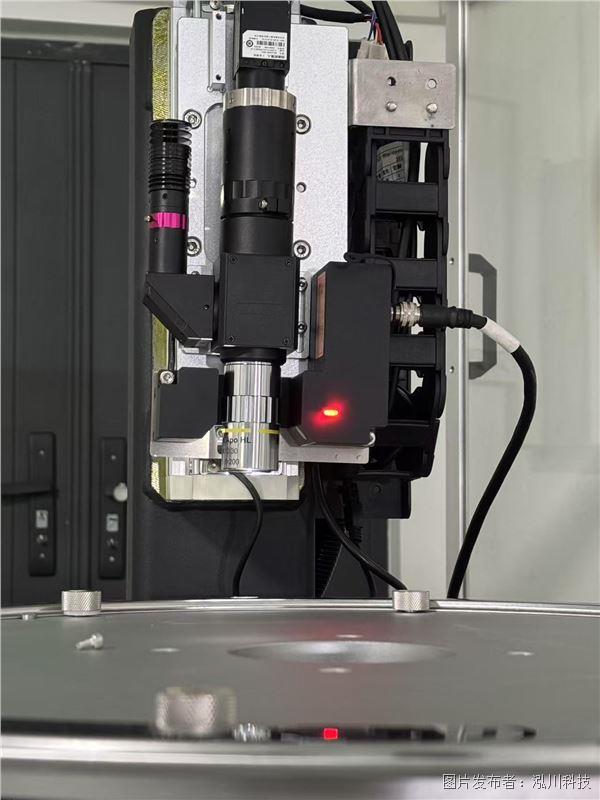

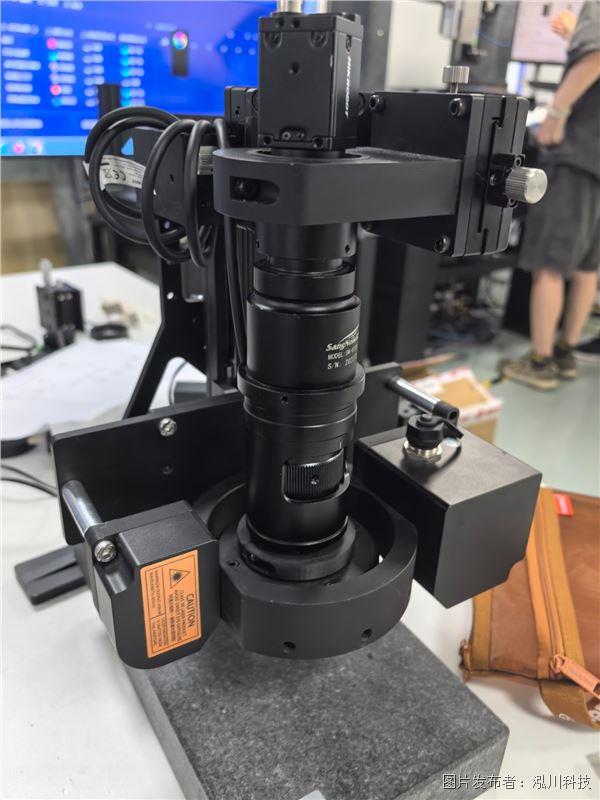

整套同轴测量系统的硬件核心由 LTPD 分体式激光位移传感器（发射端 + 接收端）、中心安装的工业相机、可选配的同轴光源、以及 XYθ 三轴或六轴精密运动平台组成。机械结构设计上，发射端与接收端通过高精度支架对向固定，相机通过中心安装孔与传感器基准面对齐，三者光轴经过严格校准，同轴度控制在微米级以内，整体结构紧凑，可直接集成到狭小的设备安装空间中。

软件层面实现了视觉系统、激光测量系统与运动控制系统的深度集成：视觉系统负责目标特征识别与平面位置偏差计算，激光系统同步完成高度方向的实时测量，运动控制系统基于双路反馈数据完成全闭环的精密微调。

标准实施流程

1. 粗定位阶段：视觉系统快速识别目标基准特征，运动平台带动测量模组移动至目标上方，完成大范围位置对齐；

2. 精识别阶段：工业相机拍摄高分辨率图像，通过亚像素视觉算法计算目标在 XY 方向的精确位置偏差；

3. 同步测距阶段：激光系统实时测量目标当前 Z 向高度，得益于同轴设计，激光测量点与视觉识别点完全重合，无需额外坐标转换；

4. 闭环微调阶段：运动平台根据 XY 平面偏差与 Z 向高度数据，同步完成多自由度亚微米级精密对位，通过实时反馈迭代，直至满足装配精度要求。

该方案可实现 ±0.5μm 的 XY 对位精度、±0.1μm 的 Z 向高度控制精度，单工位完整对位时间可控制在 3 秒以内，完全适配高速高精度的自动化产线需求。

四、核心应用场景落地

1. 摄像头模组 AA 制程（主动对准）

AA 制程对镜头与传感器芯片的对位精度要求极高，需实现 X/Y 方向偏移 < 1μm、倾斜角度 < 0.01°，同时精准控制镜头与芯片的工作间距。LTPD 同轴方案可通过相机实时识别镜头中心基准，激光同步测量工作距离与平行度，同轴设计确保视觉识别点与激光测量点完全一致，配合六轴平台完成闭环调整，实现稳定的亚微米级 AA 对准，方案成本仅为进口同类方案的一半左右。

2. 半导体芯片贴装（Die Bonding）

芯片贴装工艺要求芯片与基板的对位精度 < 3μm，贴装高度控制精度 < 5μm，需同步识别芯片边缘与焊盘基准。LTPD 分体式结构可适配狭小的贴装头安装空间，同轴设计彻底消除视差带来的对位误差，视觉识别芯片位置的同时，激光同步完成贴装高度的精准控制，大幅提升贴装良率。

3. 精密零件尺寸检测

针对精密零件的高度、厚度、段差检测需求，该方案可通过相机快速定位测量点位，激光同步完成尺寸测量，无需复杂的坐标转换与多点标定，相比传统方案测量效率提升 3 倍以上，可实现多点位自动扫描测量。

4. 激光焊接 / 点胶工艺引导

在激光焊接与精密点胶场景中，方案可通过视觉识别焊缝 / 点胶轨迹，激光实时测量工件高度并自动调整聚焦焦距与出胶量，同轴设计确保加工点与测量点完全重合，实现全流程闭环控制，显著提升加工质量与产品一致性。

五、与传统方案的性能对比

对比项

传统激光 + 相机分体式方案

LTPD 同轴测量方案

核心价值

该方案从结构根源上消除了视觉定位与激光测量的系统误差，实现了亚微米级的闭环微调精度；免标定的同轴设计，可将设备调试时间缩短 80%，大幅提升产线部署效率；同时方案整体成本仅为进口同类方案的一半左右，具备极高的性价比。

六、技术延伸与行业发展展望

基于分体式同轴测量的核心架构，该技术可向多维度方向延伸：在多传感器融合领域，可通过多组 LTPD 传感器与单相机组合，实现复杂曲面的三维形貌测量与精密检测；在智能化升级方向，可集成 AI 视觉算法，完成目标自动识别、尺寸自动测量、参数自动调整的全流程无人化精密装配。

目前该方案已逐步拓展至半导体、光通信、汽车电子、医疗器械等多个高端制造领域，覆盖晶圆级封装、光模块耦合、激光雷达组装、精密植入器件装配等核心场景。随着精密制造对 “视觉识别 + 激光测量 + 精密运动” 融合需求的持续提升，LTPD 分体式同轴测量方案，正逐步成为高精度微装配领域的标准配置。

技术讨论问题

在实际产线应用中，针对高反光、半透明材质的被测物，你认为同轴激光测量方案还可以通过哪些结构或算法优化，进一步提升测量的稳定性与精度？
