一、行业背景与检测需求

随着AI算力需求爆发式增长，数据中心光互连带宽正从400G向800G/1.6T快速演进，光纤连接器作为光信号传输的核心接口，其端面质量直接决定链路损耗与通信可靠性。2024年以来，生成式AI与大模型训练催生的算力需求呈指数级增长，全球数据中心光互连带宽进入新一轮升级周期。据LightCounting预测，800G光模块出货量将在2025年超过400G，1.6T模块将于2026年实现规模部署。

光纤连接器的端面是光信号耦合的关键界面。端面上的微小划痕（小至0.5μm）、凹陷、污染或镀层缺陷，都会引入额外的插入损耗与回波损耗，在高速率、高功率（如CPO共封装光学）场景下甚至可能导致链路失效。因此，端面检测已成为光器件生产、工程验收和日常运维中不可或缺的环节。

传统的端面检测主要依赖人工显微镜抽检，存在效率低、一致性差、无法实现产线全检等痛点。随着机器视觉技术的成熟，基于高分辨率工业相机、精密光学镜头和专用光源的自动化端面检测系统，正在成为光通信制造领域的主流方案。

二、光纤连接器端面检测技术基础

2.1 单芯连接器端面

单芯光纤连接器由外形接口标准和端面研磨工艺两个维度定义。

外形接口标准决定连接器的物理尺寸和插拔方式，主要包括：

· LC：1.25mm插芯，小方头，当前数据中心主流高密度单芯接口

· SC：2.5mm插芯，大方头，早期广泛应用

· FC：2.5mm插芯，螺纹锁紧，抗振动性能优异

· ST/MU：卡扣式圆头和迷你单芯，适用于特定场景

端面研磨工艺决定光纤端面的几何形状，直接影响回波损耗：

· PC（Physical Contact）：物理接触，端面呈球面。

· UPC（Ultra PC）：超物理接触，端面球面半径更精确，回波损耗优于50dB。

· APC（Angled PC）：斜球面，端面呈8°倾斜，回波损耗优于60dB，是高速、长距离链路的首选。

任何单芯连接器都必须同时具备一个外形标准和一个端面工艺。在视觉检测中，需同时关注陶瓷插芯外圆、端面球面几何以及纤芯区（直径约25μm）的微观缺陷。

2.2 多芯阵列连接器端面

为满足数据中心高密度布线需求，多芯阵列连接器快速发展，主要包括：

MT-FA（光纤阵列）：基于精密陶瓷（氧化锆）方块，带平行微孔阵列，标准间距250μm，固定多根光纤，是多芯连接器的核心基础部件。

MPO（Multi-fiber Push On）：基于MT插芯的标准多芯连接器，芯数涵盖8/12/16/24/32芯，其中12芯和16芯是当前数据中心主流配置。MTP®（US Conec商标）是高性能MPO的升级版本。

MMC（Mini Multi-fiber Connector）：VSFF超小型多芯连接器（US Conec推出），芯数12/16/24芯，兼容200μm细径光纤，适配更高密度场景。

SN-MT：VSFF超小型多芯连接器（Senko推出），芯数8/16芯，单行排列，兼容200μm带状光缆。

多芯连接器的视觉检测难点在于：需要在单次成像中覆盖全部光纤端面，同时分辨最小0.5μm的划痕缺陷，并对定位销间距、孔径等几何参数进行精确测量。

三、高速光模块时代的检测挑战

3.1 亚微米级缺陷识别精度要求

在400G/800G/1.6T高速光模块中，光信号对链路损耗极为敏感。以800G SR8模块为例，采用8×100G VCSEL方案，每路通道的功率预算极为紧张。光纤端面上的微小缺陷，如0.5μm级划痕、颗粒污染或端面凹陷，都可能导致：

· 插入损耗增加0.1~0.5dB

· 回波劣化，引发多径干扰

· 高功率场景下的热损伤风险

因此，产线级全检要求视觉系统能够稳定识别最小0.5μm的表面缺陷，这对光学系统的分辨率、对比度和成像均匀性提出了极高要求。

3.2 多芯大视野高效检测需求

随着MPO连接器芯数从12芯向16芯、24芯甚至32芯演进，检测视野（FOV）需求同步增大：

在保持亚微米级分辨率的前提下实现5mm左右的大视野成像，是传统显微系统的技术瓶颈。常规显微物镜在高倍率下视野极小，而低倍率又无法满足分辨率要求，必须通过专用光学设计实现“高分辨率+大视野”的平衡。

四、光学成像系统的设计要点

4.1 检测区域划分与成像要求

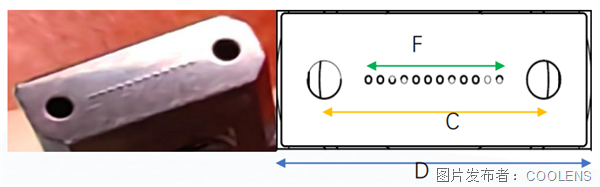

光纤端面检测通常将连接器端面划分为三个功能区域：

F区（光纤阵列区）：包含所有光纤端面，是核心检测区域。要求清晰分辨每根光纤的纤芯、包层以及端面缺陷（划痕、凹陷、污染）。以IMX183传感器（1英寸，20M像素，像元2.4μm）为例，配合3.2X物方远心镜头，可实现约4mm的成像视野，覆盖12~16芯MPO的F区。

C区（定位销区）：包含光纤阵列和定位导销，用于测量定位销间距、孔径等装配精度参数。要求成像系统具有低畸变特性，确保几何测量精度。以IMX183传感器（1英寸，20M像素，像元2.4μm）为例，配合2.4X物方远心镜头，可实现约5.5mm的成像视野，覆盖12~16芯MPO的C区。

D区（外围区）：覆盖连接器整体端面，检测是否有脏污、裂纹等宏观缺陷。通常需要更大的视野，可适当降低分辨率要求。

4.2 相机与光源配置

相机选型：光纤端面检测对分辨率要求极高，综合各方因素考虑，推荐采用1英寸靶面、2000万像素的工业相机。对应芯片为IMX183，5472×3648的分辨率、2.4μm像元尺寸。

光源配置：端面缺陷检测对波长选择敏感。蓝色内同轴光源（450~470nm）是当前行业主流方案，原因包括：

· 蓝光波长较短，可提供更高的光学分辨率

· 内同轴照明可有效凸显表面划痕、颗粒等缺陷的对比度

· 蓝色光谱与常见光纤端面污染物的反射特性差异明显，利于缺陷识别

4.3 镜头倍率与视场匹配

镜头倍率的选择需在分辨率、视野和工作距离之间取得平衡：

对于多芯检测，物方远心镜头是首选方案。远心光路设计确保在景深范围内主光线与光轴平行，消除透视误差，使得光纤阵列边缘与中心具有相同的成像放大倍率，这对多芯定位销间距测量至关重要。

五、COOLENS光纤端面检测光学方案

5.1 多芯连接器检测方案

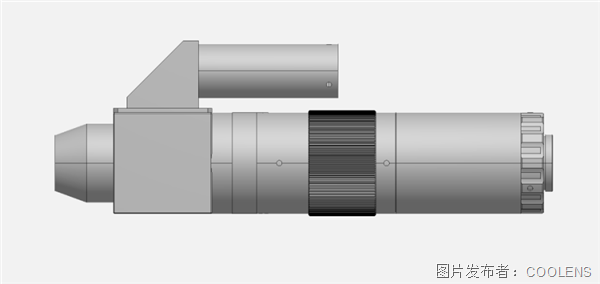

针对MPO/MMC等多芯连接器的产线全检需求，COOLENS开发了专用物方远心镜头系列 DTCZ110-240320C：

该系列镜头采用物方远心设计，在10mm紧凑工作距离下实现媲美显微物镜的大数值孔径（NA 0.3），确保高分辨率成像；同时畸变控制在0.08%以内，保证多芯定位销间距测量精度。多种倍率可选，适配不同芯数配置的视野需求。

5.2 单/双芯连接器高倍检测方案

针对单芯连接器（LC/SC/FC）的纤芯区严苛检测，以及研发级的高倍分析需求，COOLENS提供显微筒镜+物镜的组合方案：

该方案配合1英寸或2/3英寸工业相机及蓝色内同轴点光源，可实现纤芯区（25μm直径）的高清成像，清晰识别最小0.5μm的表面划痕和颗粒污染。

六、应用场景与选型策略

光纤端面检测光学系统的选型需根据目标客户类型和应用场景进行匹配：

AI算力驱动的光通信产业升级，对光纤端面检测提出了亚微米级精度和大视野高效率的双重挑战。COOLENS推出的多芯物方远心镜头系列和单/双芯显微系统，通过高NA远心设计、超低畸变控制和紧凑工作距离优化，能够满足从产线全检到科研分析的多层次需求。
