蓝宝石视窗钎焊密封全解析

一、引言

在工业过程控制、半导体制造、石油化工反应监测以及深海装备等高端应用领域，操作人员需要在不破坏容器或腔体密封性的前提下，对内部过程进行光学观察或光谱分析。窗口组件面临的工况往往是多种极端条件的叠加：高温叠加高压，超高真空叠加强腐蚀，深海外压叠加长期免维护需求。

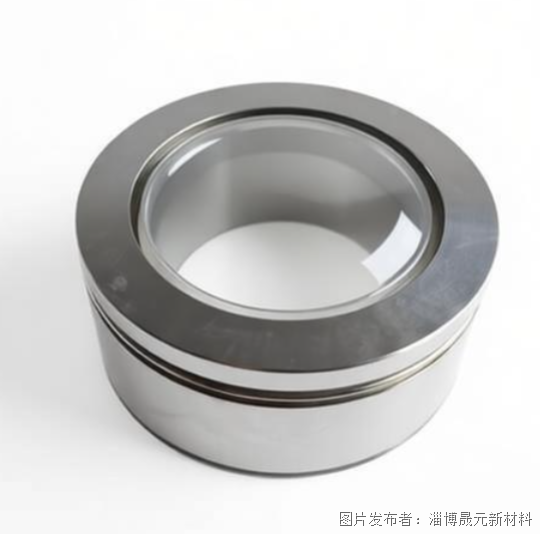

常规的石英玻璃窗口或弹性密封观察窗在这些场景下存在明显的物理极限。蓝宝石观察窗凭借单晶氧化铝的优异物性与活性钎焊的冶金级密封能力，成为目前工业界公认可靠性最高的光学接入方案。

本文旨在为从事设备选型、系统集成和运维管理的工程师群体，提供一份涵盖材料、工艺、选型与安装全流程的技术指南。

二、核心材质参数：蓝宝石的工程特性

蓝宝石观察窗的基底材料为纯度≥99.99%的单晶α-Al₂O₃晶体。与常见的石英玻璃或硼硅玻璃相比，其物理性能呈现出显著的代差优势：

工程选型提示： 蓝宝石晶体为六方晶系，具有显著各向异性。承压型蓝宝石观察窗必须沿C轴（光轴）切割，以获取最优的抗热震性能和承载能力。这一方向性同样也是镀膜工艺和钎焊工艺的基准，选型时须在技术规格书中明确标注。

三、密封技术方案对比：为何钎焊是终极方案

工程实践表明，蓝宝石观察窗的失效案例中，95%以上源于密封环节而非晶片本身破损。密封方式直接决定了窗口组件的耐温上限、真空兼容性、抗蠕变能力及使用寿命。以下对当前三种主流密封方案进行系统性对比：

对比结论： O型圈方案受限于弹性体材料的老化特性和温度上限；粘接方案在真空兼容性和长期可靠性上存在根本缺陷。对于需要同时满足超高真空（<10⁻⁷ Pa）和高温高压（>200℃/>10MPa）双重标准的工业应用，活性钎焊是唯一通过全部工程认证的集成密封方案。

四、钎焊工艺详解：零泄漏窗口的制造过程

4.1 工艺原理

活性钎焊工艺在真空钎焊炉内完成，工作温度范围800–900℃，炉内真空度优于5×10⁻³ Pa。选用Ag-Cu-Ti系活性焊料，其核心机制在于：焊料中的Ti元素在高温下与蓝宝石表面的Al₂O₃发生界面化学反应，生成Ti₃Al等金属-陶瓷界面化合物层。该反应使得原本对蓝宝石完全不浸润的液态焊料，能够在数秒内实现完全铺展，冷却后在蓝宝石与金属法兰之间形成连续致密的冶金键合层。

4.2 关键制造工序

工序一：精密金属化预处理

在蓝宝石晶片钎焊面采用磁控溅射工艺沉积Ti/Mo多层薄膜，膜层总厚度约300nm。该膜层作为活性过渡层，为焊料铺展提供均匀的化学起始条件，显著提升焊合率。

工序二：微间隙夹具装配

将蓝宝石晶片、焊料箔和金属法兰在石墨定位夹具中精确叠层，焊接间隙严格控制在50–80μm范围。此间隙是补偿蓝宝石与金属热膨胀差异的关键结构参数，直接决定焊后残余应力水平。

工序三：真空热循环曲线控制

全程执行精密温控程序：升温速率≤5℃/min，到达钎焊温度后保温10–30min，随后以≤3℃/min的速率极缓慢冷却至室温。任何快速降温操作都会在界面引入微裂纹，导致氦质谱检漏不合格。

工序四：后道退火与全检

焊后组件须进行长时间去应力退火处理，并逐件通过以下全检流程：氦质谱检漏（漏率<1×10⁻¹¹ Pa·m³/s）、着色渗透探伤、超声波C-扫描焊合率检测。

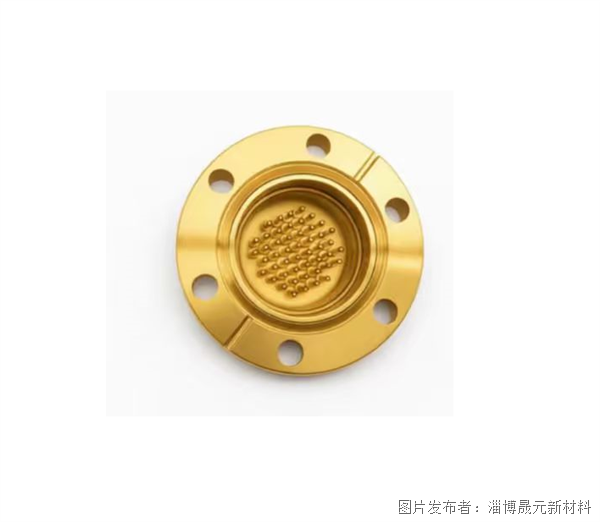

4.3 金属法兰的匹配选材

热膨胀系数的匹配是法兰选材的核心技术红线：

• 可伐合金(Kovar，4J29)： 膨胀系数5.3×10⁻⁶/℃，与蓝宝石C轴最为接近，焊后形成微压缩应力保护晶片。该方案为超高真空设备和半导体工艺设备的标准配置。

• 纯钛(Grade 2)： 膨胀系数8.6×10⁻⁶/℃，与蓝宝石存在差异，可通过法兰结构柔顺设计予以补偿。突出优势为耐海水腐蚀，是深海装备蓝宝石视窗的优选方案。

• 不锈钢严禁直接钎焊： 奥氏体不锈钢膨胀系数高达17.3×10⁻⁶/℃，约为蓝宝石的三倍。直接钎焊产生的巨大拉应力将直接导致晶片炸裂。若系统必须对接不锈钢法兰，须增加多层梯度膨胀过渡环以逐级释放热应力。

五、典型工业应用场景

活性钎焊蓝宝石观察窗凭借“零泄漏、耐超高温、抗巨压、无有机物污染”的综合技术特征，已在以下工业领域获得广泛应用：

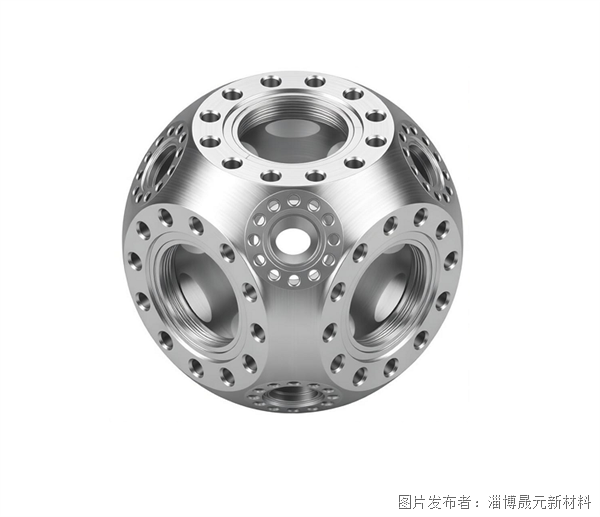

半导体与超高真空设备

应用于磁控溅射台、分子束外延(MBE)系统、等离子体刻蚀机等设备的真空腔体观察窗。该方案是目前唯一能同时满足10⁻⁹ mbar超高真空、耐受等离子体轰击、且允许反复200℃烘烤除气三重要求的透明窗口元件，零有机物释气特性保障了工艺环境的洁净度。

石油化工与超临界反应装置

作为高压加氢裂化反应釜的在线光学监测窗口，长期承受400℃高温与20MPa含氢高压环境，配合拉曼光谱探头实现反应过程的原位组分分析。相比传统取样分析方式，大幅提升了监测实时性和操作安全性。

深海装备与水下工程

采用全钎焊整体结构，不含任何弹性体密封元件，从根本上消除了深海环境下橡胶老化和蠕变失效风险。安装于载人潜水器(HOV)观察舱或水下机器人(ROV)电子罐体法兰，可承受全海深140MPa外部静水压力，设计使用寿命与潜水器本体等同。

高能激光与核工业

高能激光输出窗口利用钎焊层的高热导特性有效导出边缘废热；核工业同位素热室观察窗则利用蓝宝石的耐辐照特性与钎焊结构的免维护优势，构建长期可靠的放射性环境光学通道。

航空航天与国防装备

导弹导引头整流罩、无人机光电吊舱窗口等气动加热部件，通过钎焊实现蓝宝石晶片与金属框架的可靠连接，可抵抗最高15马赫气动冲刷和1500℃级热冲击载荷。

六、选型技术要点

6.1 光学规格参数定义

进行蓝宝石观察窗选型时，需在技术规格书中明确以下光学参数：

• 几何尺寸： 常用通光孔径范围ø10mm至ø250mm，可根据需要定制矩形、台阶孔及异形窗口。晶片厚度须严格依据ASME      BPVC或PED压力容器标准进行强度校核计算。

• 表面光洁度： 按照MIL-PRF-13830标准，从80-50到10-5（划痕/麻点等级）可指定。用于激光传输或精密成像的窗口，推荐表面质量不低于20-10等级。

• 透射波前误差： 可选范围λ/4至λ/20(@633nm)，根据具体光学系统对波前畸变的容限确定。

• 光学镀膜： 常用膜系包括可见光宽带增透膜(R<0.5%)、1064nm/1550nm激光增透膜、防水防雾膜、类金刚石(DLC)超硬保护膜等。所有镀膜工艺均于钎焊工序前完成，焊后的高温热循环不会造成膜层性能退化。

6.2 强度校核与有限元分析

供应商须提供涵盖工作压力、水压试验压力及热载荷三种工况的有限元分析(FEA)应力云图报告。该报告是评估高压蓝宝石观察窗设计安全性的核心依据，选型审查阶段应予以重点核验。

6.3 交付文件包要求

每批次蓝宝石观察窗产品均应附完整质量文件包，内容包括：

• EN 10204 3.1 材质证书（蓝宝石晶片及金属法兰）

• 几何尺寸与光学性能检测报告

• 氦质谱检漏原始记录

• 超声波C-扫描焊合率检测报告

• FEA强度校核分析摘要

七、安装使用与安全规范

蓝宝石观察窗作为钎焊一体化组件，安装环节的规范操作同样影响最终使用可靠性。以下为关键安全准则：

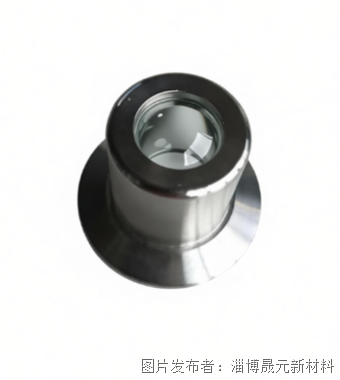

法兰密封设计： 蓝宝石窗口组件与设备腔体的连接须采用均压法兰设计，金属法兰侧使用退火紫铜垫片或柔性石墨垫片实现密封。严格禁止在钎焊焊缝区域施加弯矩载荷或将其作为密封面使用。

螺栓紧固： 安装螺栓须按照工程设计计算的扭矩值，采用对角交叉顺序均匀对称拧紧。过大的不均匀紧固力会导致钎焊界面产生附加应力。

热工况管理： 高温应用场景下，升降温速率须依据蓝宝石材料的热冲击品质因子R值（约100–200 W/m）进行核算控制，严禁暴热暴冷操作。

定期检测： 运行期间建议定期采用偏光应力仪对窗口边缘区域进行检测，若发现异常双折射现象，表明存在残余应力延迟释放，应及时评估并制定处置方案。

八、常见技术问答

Q1：蓝宝石观察窗与石英观察窗的选用边界如何界定？

在耐温方面，石英玻璃软化点约1600℃，但长期安全工作温度一般不超过1100℃，而蓝宝石可长期服役于1600℃环境。在力学性能方面，蓝宝石硬度为石英的2倍以上，抗压强度为石英的数倍。因此，当工作温度超过1100℃、或工作压力超过10MPa、或要求兼具高温与高压时，观察窗基底材料必须选用蓝宝石。

Q2：钎焊蓝宝石观察窗的承压能力有多大？

经活性钎焊封接的高压蓝宝石观察窗，其静态爆破强度可达蓝宝石晶体理论极限的90%以上。以常见规格为例，通光孔径ø20–50mm、晶片厚度5–10mm的窗口，其安全设计压力范围通常在200–500MPa。每一具体规格的许用压力须通过有限元分析逐例计算确定。

Q3：可用于液氧或高压纯氧环境吗？

可以。经过严格脱脂清洗的钎焊蓝宝石观察窗，因其密封结构不含任何有机物且为全金属密封体系，可完全兼容液氧和高压富氧工况。该方案已成熟应用于液体火箭发动机地面试车台的观察窗口。

Q4：蓝宝石晶片是否存在方向性要求？

存在。蓝宝石晶体属于六方晶系，具有显著各向异性。用于承受机械载荷的蓝宝石观察窗，必须规定沿C轴方向切割，以充分发挥其最优的抗热震性能和抗压承载能力。C轴方向同时也是光学镀膜及钎焊工艺的基准轴。

九、结语与展望

随着大尺寸蓝宝石晶体生长技术的持续进步，14英寸级晶片的工程化应用已逐步落地，为深海大型观察窗和空间站光学穹顶等超大型窗口的制造奠定了材料基础。同时，在蓝宝石表面直接制备亚波长“蛾眼”微纳结构以实现无镀膜宽谱增透、在钎焊界面集成FBG光纤光栅传感器形成自感知智能视窗等前沿技术方向，正在将极限环境下可视化监测的安全标准提升至新的高度。

从工程选型的角度而言，蓝宝石观察窗的最终可靠性并非由单一技术指标决定，而是“晶体生长→超精密光学加工→高端镀膜→活性钎焊封接”四个环节耦合的结果。建议终端用户在供应商选择时，优先评估其是否具备覆盖上述全链路的闭环制造能力。这既是获得“终生可靠透明通道”的技术保障，也是降低系统集成风险的有效路径。

【声明】本文技术参数来源于工业标准与行业实践，具体产品性能指标请以制造商提供的正式规格书为准。涉及ASME BPVC、PED等标准的合规性校核，应由具备资质的专业工程师根据实际工况执行。
