SMT印锡钢网开孔设计规范指南
1. 目的
为稳定并持续提升PCBA板（印制电路板组装）的焊接良率与焊接可靠度，规范SMT（表面贴装技术）印锡钢网的开孔设计标准，明确作业过程中的设计依据与操作准则，特制定本指南，作为钢网开孔设计、制作及应用的统一参考遵循文件。
2. 适用范围
本指南适用于新产品导入时所有SMT生产环节中所使用的印锡钢网，涵盖新开钢网设计、现有钢网优化、钢网制作检验等全流程，所有相关单位及合作供应商均需严格遵照执行。
3. 定义
PCB（Printing Circuit Board）：印制电路板，作为电子元器件的载体，提供元器件的安装与电气连接。
PCBA（Printing Circuit Board Assembly）：印制电路板组装，指将电子元器件通过SMT等工艺焊接至PCB板，形成完整功能组件的过程及成品。
SMT（Surface Mount Technology）：表面贴装技术，一种将无引脚或短引脚的表面贴装元器件，直接贴装、焊接到PCB表面指定位置的电子组装技术。
4. 职责
4.1 钢网制作供应商
依据本指南要求、PCB设计图纸及实际生产需求，提供专业的钢网开口设计建议；负责钢网开口档案的编制、设计方案的落地执行，包括钢网的制作、出货前的全项检验，确保钢网开口尺寸、形状、位置等符合设计要求，无制作偏差。
4.2 PCBA加工厂
新客户新产品导入需新开钢网时，需严格参考本设计规范中对应的开口建议进行制作；在实际生产使用过程中，密切关注钢网开孔的应用效果，若发现开口设计存在改善空间，需结合生产实际情况进行合理修改优化，并及时向客户公司研发工程/DFM部门反馈，为规范的更新完善提供实际数据支撑。
4.3 研发工程/DFM
负责跟踪SMT钢网开口设计在实际生产中的应用效果，收集各相关单位反馈的问题与优化建议；定期对本规范文件进行评审、定义更新，确保规范内容贴合最新的生产工艺、产品需求，持续提升钢网开孔设计的合理性与适用性。
5. 作业内容
5.1 流程图
无
5.2 钢网开口设计概述
钢网开口设计是SMT印锡工艺的核心环节，直接决定印锡量的准确性、锡膏的成形效果，进而影响PCBA板的焊接良率与可靠性。本章节将结合PCB板设计参数、元器件特性、锡膏特性及SMT生产工艺要求，明确钢网开口的基本原则、设计方法、关键参数及特殊场景的设计要求，为各类钢网的开孔设计提供标准化指导，确保开口设计既满足元器件焊接需求，又适配实际生产工艺，规避因开口不当导致的虚焊、桥连、少锡、多锡等焊接不良问题。

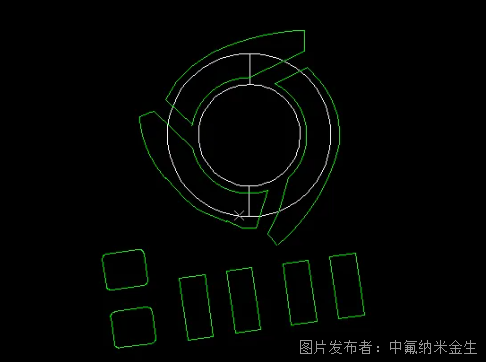

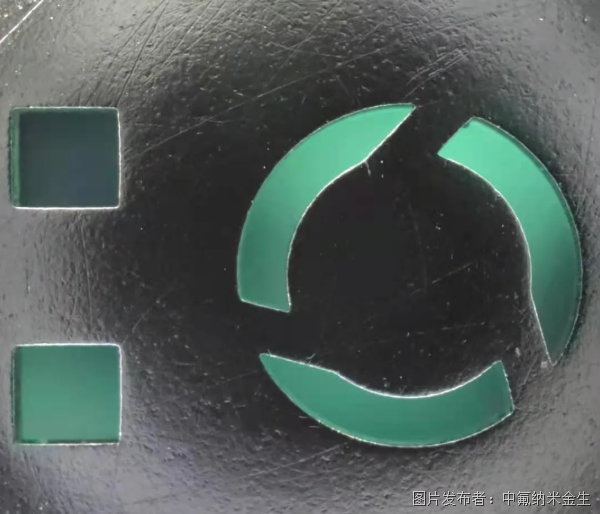

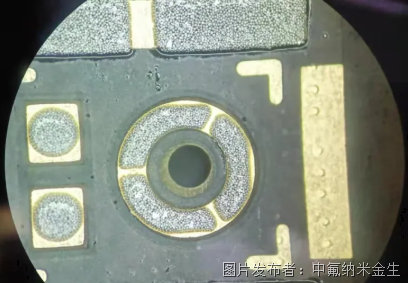

项 目 | 制作要求 | 详细描述 |
A:制作要求 | 资料 | Gerber文件或PCB实物。 |
Gerber文件定义 | GTP=顶层(Top),GBP=底层(Bottom),以此两层为制作钢网参考文件； | |
加工类型 | 激光制作+电抛光 | |
B:开口要求 | Chip/BGA类 | 1.优先参考制作需求邮件或产品工艺文件定义之开口要求； 2.若无邮件或产品工艺文件定义，则按此SMT钢网开口规范文件； 3.Gerber文件Paste层(GTP/GBP)中所有焊盘必须开口，若焊盘位置没有对应文件(或邮件)定义开口大小/方式，则默认按Gerber文件Paste层(GTP/GBP)对应位置1:1开；但须满足下面D:通用规则之定义要求。有冲突时沟通解决。 |
IC/散热焊盘 | ||
PCB镀通孔 | ||
测试点、EMI焊 盘、插件通孔、裸铜等 | ||
MARK点 | PCB板对角，需要4个以上，拼板则加倍，半刻。 | |
印刷格式 | PCB外形居中 | |
C:材质、外观 | 钢网厚度 | 1.01005/0201元件/0.4mm Pitch BGA类零件用0.08~0.10mm; 2.PCB板厚≤1.2mm时0.5mm间距的连接器写脚钢网厚度用0.15mm,其他0.4/0.5mm Pitch IC引脚、连接器写脚、0.5mm Pitch BGA用0.1~0.12mm; 3. ≥0.65mm Pitch IC引脚或BGA用0.12~0.15mm; 4. ≥0.65mm Pitch连接器引脚用0.15mm; 5. QFP/S0IC封装芯片(有中心接地焊盘的)的必须使用阶梯钢网，详见各类物料开口建议; 6. 叠板工艺，如蓝牙、WIFI模块等其引脚焊盘钢网厚度需要≥0.18mm; 7. 其他未做定义之普通零件如0402Chip等用0.12~0.15mm; 8. 通孔回流焊接之PTH孔对应钢网厚度:双排金针用0.20mm;其他类型零件在1.2mm厚PCB上用0.15mm，在1.6mm厚PCB上用0.18mm; 9. 板上同时有两种或以上钢网厚度之需求零件类型时采用阶梯钢网，且为上阶梯方式(刮刀面); 10.有邮件或工艺文件特殊要求时按特殊要求执行。 |
钢片尺寸 | 按照钢网厂技术指标 | |
预留网厚测量窗 | 统一为右上角，圆形500um,有钢网检测机可取消 | |
外框尺寸 | 550X650mm，736X736mm | |
型材规格 | 用30X40mm | |
网框壁厚 | / | |
钻孔 | 无钻孔 | |
颜色 | 铝框本色 | |
贴网方法 | 钢网厂可自定义，但须保证安装在印刷机上与PCB板的吻合、贴板状况 | |
刻字要求 | 1、激光刻印刷面，用黑体(字号大小可自定) 2、内容:机型(MODEL)+PCB周期号+面别(BOT或TOP)+钢网版本+钢片厚度+制作日期+RoHs标识+供应商识别号 |
