微电子芯片封装共面度检测

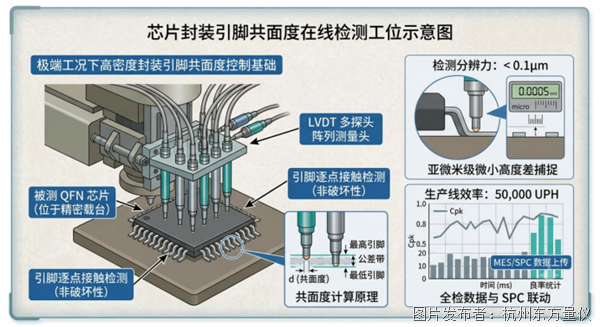

芯片封装环节中，引脚共面度（Coplanarity）是决定后续SMT贴装良率的关键指标，行业标准通常要求控制在0.1mm以内，部分高密度封装要求更严苛的公差。LVDT传感器在该场景中承担着以下五个关键作用：

● 高分辨力探测——差动变压器结构配合同步解调电路，可实现亚微米级位移分辨力，满足引脚级微小高度差的捕捉需求。

● 多探头阵列测量——通过多支LVDT传感器组成探头矩阵，逐点接触引脚表面，快速获取整排/整圈引脚的高度分布数据。

● 非破坏性接触检测——相比光学视觉方案，LVDT接触式测量在存在引脚氧化、反光等干扰因素时仍具备较好的稳定性。

● 与SPC系统联动——检测数据实时上传MES/SPC系统，超差产品自动分选剔除，形成过程能力追溯记录。

● 长期稳定性保障——无接触磨损结构确保产线长时间连续运行下测量精度不易漂移。
