废气处理设备物联网数据采集方案

一、项目背景

某工业园区及周边多个企业集群配套建设了多套分散式废气处理设施，主要包括喷淋塔、活性炭吸附装置、催化燃烧装置（RTO/RCO）、除尘器及排风系统等，用于对生产过程中产生的VOCs、颗粒物、酸性气体等进行集中处理与达标排放。

由于废气处理站点分布分散、设备种类多、运维人员有限，传统的人工巡查方式存在巡检频次不足、故障发现滞后、排放数据无法实时追溯等问题，难以满足环保监管要求和企业自身精细化管理需求。

为此，项目计划建设统一的废气处理物联网监控平台，实现以下目标：

对废气处理设备（如风机、阀门、加热器、喷淋泵等）的运行状态进行远程监控与集中管理

实时采集排放口VOCs浓度、温度、压力、流量、风机电流、设备运行时长、能耗等关键参数

实现超标报警与设备异常告警，支持手机端与电脑端同步通知

自动生成运行日报、排放趋势分析及设备效能评估报告，为环保合规与节能优化提供数据支撑

二、方案解析

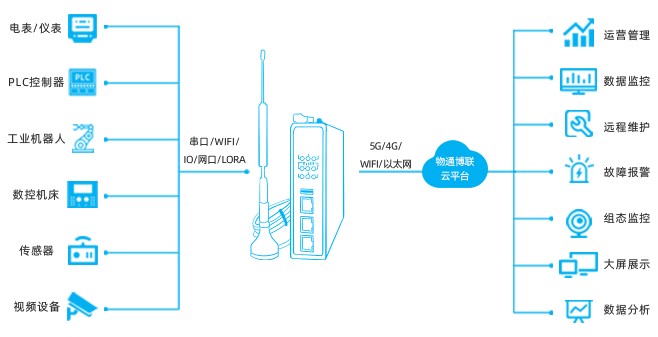

经技术调研，采用基于工业边缘计算网关的物联网架构，系统整体分为设备层、网关层、平台层三个层级：

1. 设备层

各废气处理站点现场设备主要包括：

控制系统：采用西门子S7-1200/1500、三菱FX系列等PLC，控制风机启停、加热器温度调节、阀门开度、喷淋泵运行等

在线监测仪表：VOCs浓度检测仪（PID或FID原理）、温湿度传感器、压差变送器、风压传感器、烟气流量计等

能耗计量设备：智能电表（Modbus或DLT645协议），监测风机、加热器等主要耗能设备电流、电压及功率

辅助执行设备：变频器、电动调节阀、声光报警器等

2. 网关层

在各废气处理站部署工业边缘计算网关，具备以下能力：

丰富接口：支持以太网口和RS485/RS232串口，现场通过网口/串口接入PLC，通过串口接入VOCs监测仪、流量计、电表等设备，实现一站多设备数据采集

协议兼容：内置Modbus RTU/TCP、DLT645、OPC UA、S7协议等，适配主流PLC及仪表，解决多品牌设备数据互通难题

多网互联：支持4G/5G/WiFi/有线以太网，考虑到部分废气站点位于厂区边缘或室外，优先采用4G无线方式上云；支持多链路备份和断点续传，网络中断时本地缓存数据，恢复后自动补传

边缘计算：内置边缘计算引擎，支持如智能采集、数据过滤、报警计算、跳变触发、公式计算、分组策略、定时任务、算法开发等。通过对设备的模型建立和数据标准化后，实现多源异构数据的标准化上云

工业级设计：支持6~35V宽电压供电，-20°C~70°C工业级宽温设计，具备防尘、防潮、抗电磁干扰能力，适用于户外机柜或车间恶劣环境部署

3. 平台层

云端部署的废气处理管理平台，接收并解析网关上传的MQTT协议数据，实现以下核心功能：

组态监控：以工艺流程图形式展示各站点设备运行状态、实时VOCs浓度、温度、压力、风量等关键参数，支持多站点集中切换查看

智能告警：设定VOCs排放阈值、设备电流异常、温度超限等告警规则，触发后通过短信、微信、邮件等方式推送告警信息，形成“预警+派单+处理”闭环流程

远程控制：授权人员可远程启停风机、调节加热温度、切换吸附床层等，减少现场操作频次，提升响应效率

报表统计：自动生成设备运行时长报表、能耗分析报告、VOCs排放趋势图及达标率统计，为环保台账管理和工艺优化提供数据依据

三、项目效益 网关支持多协议无缝对接现有PLC及各类仪表，无需更换设备或停产改造，即插即用，快速配置，项目周期大幅缩短。

实现多站点组态化集中监控，实时查看设备状态、排放数据及告警信息，无需频繁到场巡检，大幅节省人工与出行成本，提升响应效率。

采集能耗数据，自动生成能耗报表与设备用能分析，指导变频调节、燃烧优化及耗材精准更换，降低整体能耗成本。

自动计算排放达标率、设备完好率、单位处理成本等运营指标，为检修计划、工艺优化及环保台账管理提供数据支撑，推动废气管理向智能化转型。

全流程排放数据自动记录存证，通过HJ212协议对接到环保局平台，满足监管溯源要求，有效降低行政处罚与声誉损失风险。
