光子精密传感器对电子绝缘陶瓷片的厚度测量

光子精密传感器对电子绝缘陶瓷片的厚度测量

——— 光子精密光谱共焦位移传感器对电子设备绝缘陶瓷片的厚度精密测量
2026/8/6 10:59:55

一、绝缘陶瓷片在电子设备中的作用

绝缘陶瓷片是电力电子设备中的关键零部件,其主要功能是在电气设备中同时实现热量传导和电流隔离。具体而言,绝缘陶瓷片被放置在大功率器件(如IGBTMOS管、功率模块)与散热器之间,一方面将器件工作时产生的热量高效传导至散热器,另一方面确保高压电流不会通过散热器泄露,防止短路故障。

此外,绝缘陶瓷片还作为集成电路基片,为芯片提供物理支撑和电路连接,同时保证各元件之间的电气隔离。在高压电力设备中,陶瓷片也被用于制造绝缘子、绝缘套管等部件,是保障电力系统安全运行的基础材料。


二、为何需要精密测量绝缘陶瓷片的厚度

绝缘陶瓷片的厚度是其核心质量指标之一,精密测量厚度的必要性体现在以下几个方面:

厚度影响绝缘性能:绝缘陶瓷片的耐压能力与厚度直接相关。厚度不足或局部偏薄,在高压环境下可能发生击穿,导致设备短路烧毁。厚度不均则会降低整体绝缘可靠性。

厚度影响导热性能:陶瓷片的导热效率与其厚度有关。厚度过大会增加热阻,阻碍热量从功率器件向散热器传递,导致器件温度升高,加速老化甚至烧毁。厚度过小则无法满足基础绝缘要求。

厚度影响机械强度:陶瓷材料本身具有脆性,厚度不均匀或局部过薄的位置,在受到热应力或机械应力时更容易产生裂纹甚至碎裂,直接造成绝缘失效、设备故障。

厚度影响自动化装配:在现代电子制造中,绝缘陶瓷片通常通过自动化设备完成贴装。厚度偏差超标会影响吸嘴取料、定位和贴装精度,大幅降低生产良率与生产稳定性。

厚度偏差有明确行业标准:工业界对绝缘陶瓷片的厚度公差有明确规范,通用常规公差要求不超过±0.1mm,而高端精密应用场景对厚度均匀性要求更为严苛,需实现微米级精度控制。

基于以上原因,绝缘陶瓷片的厚度检测是贯穿原材料入厂、生产过程控制、成品检验全流程的核心质控环节,不可或缺。

三、CD-5000系列光谱共焦位移传感器的技术原理与性能

(一)技术原理

CD-5000系列光谱共焦位移传感器基于光谱共焦技术,实现高精度位移与厚度测量。其核心工作原理为:传感器发射宽谱复色光,经色散镜头处理后,不同波长的光线会聚焦于不同距离位置。当光线照射至被测物体表面时,仅有精准聚焦在被测表面的特定波长光线可被反射,并通过小孔传入光谱仪。设备通过精准解析反射光的波长参数,即可精准换算出传感器与被测表面的距离,最终实现厚度、位移的精密测算。


(二)核心性能参数

测量精度:设备可实现亚微米级位移测量,线性度达0.49μm,部分高端型号检测精度可达±0.35μm,满足精密陶瓷件检测需求。

采样频率:最高采样频率可达260kHz,可快速捕捉动态物体的微小位移变化,适配高速自动化生产线的实时检测需求。

光斑尺寸:最小光斑尺寸可达Φ6μm,可针对陶瓷片微小区域进行定点精准测量,规避局部瑕疵漏检问题。

测量角度:支持最大60°倾角测量,即便被测陶瓷片表面存在轻微倾斜、翘曲形变,仍可保持测量稳定性与准确性。

多层测量能力:单次扫描可识别最多5层透明、半透明介质,厚度测量下限低至5μm,适配各类薄型绝缘陶瓷片检测场景。

非接触测量:采用无接触检测模式,传感器不与工件表面接触,从根源杜绝陶瓷片表面划伤、挤压形变等检测损伤。

抗环境干扰能力:探头为纯光学结构,通过光纤与控制器连接,可有效隔离电磁干扰;镜头无热源设计,温度漂移极小,可适应车间温度波动、轻微振动等复杂工业环境,持续稳定工作。

材质普适性:无需反复调试参数,即可稳定测量金属、陶瓷、玻璃、镜面、粗糙表面等各类材质,适配多品类工件检测。

四、CD-5000系列在绝缘陶瓷片检测中的应用

针对绝缘陶瓷片的高精度厚度检测需求,CD-5000系列光谱共焦位移传感器可落地多种成熟测量方案,适配不同生产检测场景:

(一)对射式厚度测量

将两台传感器上下对置安装,分别精准采集陶瓷片上、下表面的位置数据,通过系统自动计算两组数据的差值,得出陶瓷片真实厚度。该安装与测量方式可彻底消除陶瓷片自身翘曲、倾斜带来的测量误差,保障检测数据精准可靠。


(二)多点位快速扫描测量

搭配编码器或定时触发模式,传感器可对陶瓷片全域多个点位进行快速、连续数据采集。控制器实时汇总、运算检测数据,同步输出厚度最大值、最小值、平均值及偏差差值。实测数据显示,对9个检测点位进行10次重复检测,最大极差可控制在0.0016mm以内,检测重复性、稳定性极强。

(三)产线在线全检

传统陶瓷片厚度检测多采用抽样检测模式,存在批量漏检、质量隐患。CD-5000系列依托260kHz超高采样频率,可完全匹配高速生产线节拍,实现每一片绝缘陶瓷片的100%全检,将传统抽样质控模式升级为全域全检模式,彻底规避漏检风险。

(四)多参数同步集成测量

批量生产场景中,可将多组传感器集成搭建一体化检测台,单次检测即可同步完成陶瓷片厚度、平面度、翘曲度等多项核心参数的采集与判定,系统自动记录、留存检测数据,实现产品生产全流程质量追溯,助力精细化质控管理。


绝缘陶瓷片的厚度是决定其绝缘性能、导热性能、机械强度及自动化装配适配性的核心参数,开展高精度厚度检测,是保障电力电子设备运行稳定、规避设备故障的关键质控手段,贯穿产品生产全流程。

CD-5000系列光谱共焦位移传感器具备亚微米级超高测量精度、260kHz高速采样、Φ6μm超小光斑、60°大角度测量、多层介质识别及全材质适配等核心优势,可全面满足绝缘陶瓷片检测对精度、速度、稳定性的严苛要求。该设备助力企业实现陶瓷片厚度检测从抽样筛查到全检全覆盖的质控升级,有效提升电子制造行业产品品质与生产检测效率,为设备安全稳定运行提供坚实保障。


审核编辑(
王静
)
投诉建议

提交

查看更多评论
其他资讯

查看更多

QM闪测仪对具身机器人关节轴承尺寸检测

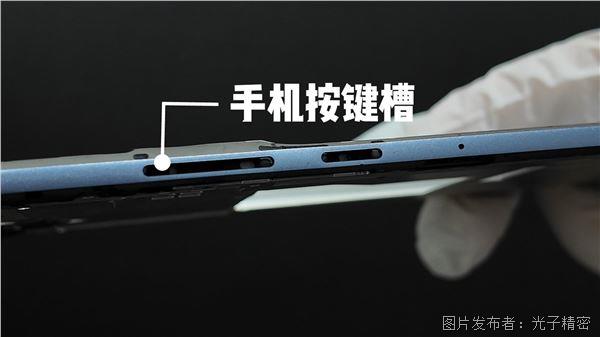

光子精密案例丨手机中框按键槽3D测量
