光子精密案例丨手机中框按键槽3D测量

手机中框是智能手机的核心结构骨架，承担屏幕、主板、电池等核心元器件装配支撑作用，同时具备整机抗冲击防护、防尘防水密封等关键功能。当前智能手机持续向轻薄化迭代，中框壁厚不断压缩、防水密封公差日趋严苛，钛金属等新型材质的应用进一步提升了检测难度，使得中框精密质量控制成为量产核心刚需。

一、按键槽为何需要精密测量

按键槽的深度、宽度、侧壁垂直度等几何参数，直接影响用户使用体验与整机品质，各项参数的精密管控至关重要，具体影响如下：

1. 槽深决定按键段差与按压手感：槽深过浅会导致按键凸出中框，影响外观且易误触；槽深过深会造成按键凹陷、按压乏力、手感变差，槽深精度是把控按键触感的核心指标。

2. 槽宽与侧壁垂直度影响按键活动顺畅性：槽宽过窄易造成按键卡滞、回弹失效；槽宽过宽会导致按键松动晃动。侧壁垂直度偏差会使按键按压受力不均，降低触发可靠性。

3. 槽体尺寸影响整机防尘防水性能：按键配套的硅胶密封圈需依靠精准的槽深保持合理压缩量，槽深偏差会直接破坏密封效果，过深密封不严、过浅密封圈过度挤压失效，无法满足高防水等级要求。

4. 加工精度决定中框结构强度：按键槽为铣削加工成型，槽深过大会造成中框侧壁壁厚不足，大幅削弱结构强度，设备跌落时极易在按键槽位置发生断裂。

综上，按键槽核心参数需严格控制在微米级公差范围内，传统人工测量、二维影像测量方式无法满足量产在线全检的精度与效率需求。

二、接触式与点激光方案的局限性及3D线激光的优势

目前行业主流的接触式测量、点激光测量方案，在按键槽精密检测中均存在明显短板，难以适配高端手机量产质检需求：

1. 接触式测量仪：依靠测针接触工件完成检测，存在划伤工件表面的风险；且仅能逐点采样，检测效率低下，无法获取按键槽完整连续轮廓，检测维度单一。

2. 点激光位移传感器：仅能采集单点距离数据，检测按键槽需多次定位，耗时久、效率低；窄深槽结构易遮挡反射光路，且无法一次性获取完整截面形状，检测全面性不足。

3. 3D线激光检测核心优势：以线激光覆盖被测区域，一次扫描即可获取完整截面轮廓，具备49000轮廓/秒的高速采样能力与4096点/轮廓的高密度数据采集优势，可同步测算深度、宽度等多项参数，兼具非接触、高效率、全维度检测的特点，GL-8000系列便是基于该原理研发的工业级高精度检测设备。

三、GL-8000系列能够完成的检测项目

GL-8000系列依托激光三角反射原理工作，通过线激光投射、光学系统成像、CMOS芯片接收反馈，精准还原工件表面高度与形状信息，可针对手机中框按键槽完成五大核心精密检测项目：

1. 按键槽深度测量：通过全域扫描获取完整轮廓，分别采集槽底与中框外表面参考点位，精准计算垂直高度差；高密度采样可还原槽底细微形态，保障深度测量精度。

2. 按键槽宽度测量：识别槽底与侧壁过渡区域坐标，精准测算两侧壁水平间距；可适配非直壁、带拔模斜度的异形槽，检测不同深度的槽宽数值，校验槽形合规性。

4. 按键槽底部平面度检测：采集槽底全域三维坐标，拟合基准平面并计算点位偏差，输出平面度数值，规避槽底凹凸不平导致的按键受力不均、手感不一致等问题。

四、GL-8000系列如何提升工业质量与检测效率

GL-8000系列针对手机量产复杂工况，通过高精度硬件配置、智能算法、全流程数据管控，全方位提升中框按键槽质检精度、稳定性与量产效率：

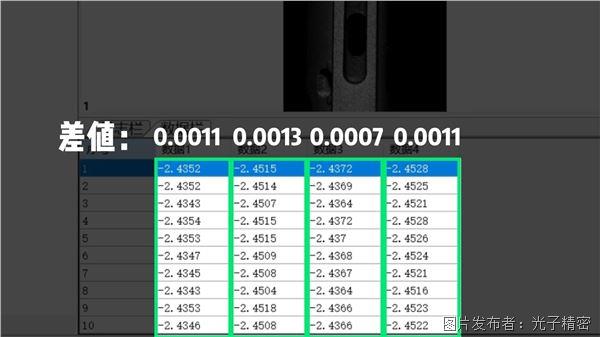

1. 超高精度，保障检测可靠性：设备X、Y轴最高重复精度可达0.1μm，线性精度±0.03% of F.S.，重复测量一致性极高，可精准区分良次品，大幅降低关键尺寸检测误判率。

2. 高密度采样，还原细微特征：单轮廓4096个数据点的超高采样密度，可完整捕捉槽底、侧壁微小加工纹路与局部凹陷，避免采样不足导致的测量偏差，实现微米级细节检测。

3. 高速扫描，适配产线节拍：最高49000轮廓/秒的扫描速度，可在5-8秒内完成单件按键槽及中框核心区域全尺寸检测，完全匹配手机量产线高速生产节奏。

4. HDR宽动态，适配多材质检测：搭载自适应HDR曝光技术，可精细化分区调控激光功率与曝光参数，兼容钛金属高反光表面、铝合金哑光喷砂表面等多种材质，解决传统设备过曝、细节丢失难题。

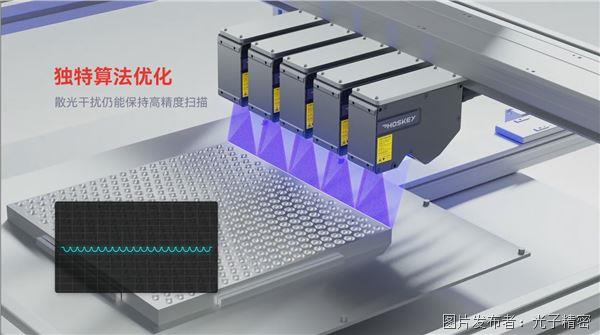

5. 智能算法，提升复杂工况稳定性：配备形状保持过滤、轮廓对齐补偿算法，可过滤光线波动干扰，抵消产线振动、工件定位偏差、弯曲等工况影响，保障复杂生产环境下检测数据稳定。

6. 全流程数据追溯，支撑工艺优化：搭配专用夹具统一检测姿态，系统可毫秒级输出良次品判定结果，完整留存点云、轮廓、检测结果等数据，支持按批次、产线、时间多维度追溯，为生产工艺迭代优化提供量化依据。

手机轻薄化、高防水等级的发展趋势，对中框按键槽的尺寸精度提出了更高要求，传统接触式、点激光检测方案无法兼顾精度、效率与检测全面性。GL-8000系列3D线激光轮廓测量仪凭借0.1μm级超高重复精度、高密度采样、高速扫描、多材质适配及智能算法优势，可一站式完成按键槽深度、宽度、垂直度、平面度、位置度的高精度在线检测。设备抗干扰能力强、检测结果稳定，且具备完善的数据追溯体系，能够有效降低产品不良率、节约人工质检成本，是手机中框按键槽量产精密质控的核心高效解决方案，可为3C精密制造提质增效提供有力支撑。
