圣斯尔新推出CE-C02-*2BS3型功率因数电量隔离传感器/变送器

一、概述 　　本产品为一种单相功率因数测量的电量隔离传感器,其输入和输出信号之间完全隔离，通过内部开关可切换为有功或无功的测量，输出可设定为单极性或感性、容性测量的标准信号输出。该产品可广泛用于电力，通讯，铁路，工业控制等领域。 二、产品选型 产品主型号：CE-C02-*2BS3　其中*号代表输出类型。 当功率因数测量为0～1时： 　　　"*"可选为3:0-5V,4:0-20mA,5:4-20mA; 当功率因数测量为0.05L～1～0.05C时(出厂默认)： 　　　"*"可选为3:2.5�2.5V,4:10�10mA,5:12�8mA; 三、主要技术指标 　*　辅助电源： 12V～ 28V (功耗小于400mW) 　*　输入范围：电压 0～500V；电流0～25A; 　　　　　　　　功率因数0～1；0.05L～1～0.05C 　*　输出：0～5V, 0～20mA, 4～20mA, 　　　　　　2.5�2.5V,10�10mA,12�8mA等 　*　纹波：<10mV 　*　精度等级：0.5级（采用引用误差） 　*　工作温度：-10～50℃ 　*　温漂特性：0.5级 200ppm/℃ 　*　隔离耐压：2500V DC 　*　负载能力：电压输出≥1kΩ　电流输出≤250Ω 　*　响应时间：≤ 250 mS 　*　输入过载能力：2倍额定电压输入值，施加1秒，间隔10秒，重复10次。 四、产品接线图（如图１）

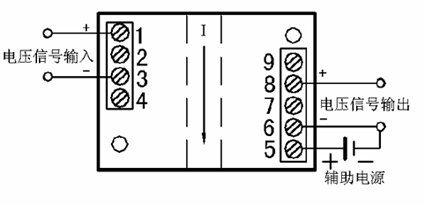

　图1　CE-C02电压输出S型接线参考图 其它未定义的引脚，用户不能作为它用;电流输出接9脚端子

五、产品外形尺寸

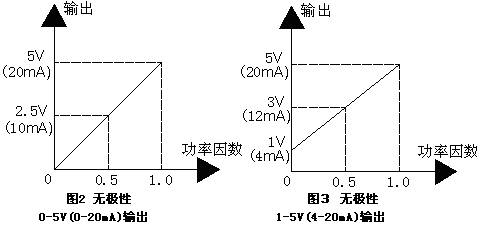

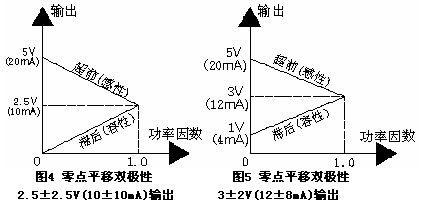

产品采用S3外型结构其尺寸如下： S3型：长X宽X高=83X36X76㎜ 六、输入输出特性图
