BTL232--串口波特率转换器

一、用途

     波仕电子的BTL232型串口波特率转换器用于实现不同波特率的RS-232/RS-485串口之间的通信转换。新一代BTL232同时支持RS-232和RS-485口。BTL232是世界上最小的串口波特率转换器。

二、硬件安装

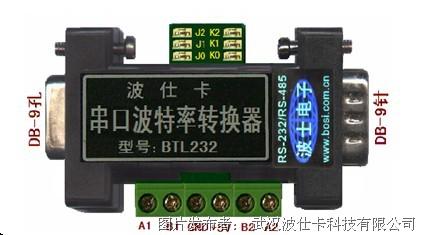

 波仕BTL232串口波特率转换器的外形为DB-9/DB-9转接盒大小，如图的产品左边为DB-9孔的1号RS-232口，左下面为A1、B1的1号RS-485口；右边为DB-9针的2号RS-232口，右下面为A2、B2的2号RS-485口。产品上边为波特率设置的跳线，左边的J2、J1、J0用于设置左边1号RS-232和RS-485串口的波特率；右边的K2、K1、K0用于设置右边2号RS-232和RS-485串口的波特率

BTL232的左边DB-9孔可以直接外插计算机的RS-232口，右边的DB-9针引脚分配同计算机的RS-232口，但是都只有RXD、TXD、GND三根线。1号RS-232/RS-485口与2号RS-232/RS-485口之间不隔离，公用地线和5V电源。BTL232需要外接直流5V电源。外接5V电源要求5V(±0.5V) 50mA，产品配套有5V微型开关稳压电源。

三、性能特点

波仕电子的BTL232的两边的串口可以分别独立设置波特率，见下表。0-断开，1-短路。

注意每次更改跳线新设置波特率后必须重新加电源才能生效。

详细参数请到www.bosi.com.cn查看。咨询订购电话：027-59708940  15102729700 向小姐

QQ咨询订购：2360190989
