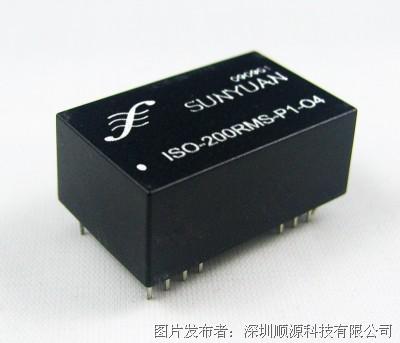

顺源 RMS信号隔离放大器

--真有效值RMS信号三隔离隔离放大器

供稿:深圳顺源科技有限公司 2013/1/11 9:55:33
0 人气:--

        普通直流电压表只能测量直流电压信号,而测量交流信号必须增加AC/DC转换电路。目前常用的交流电压表为降低成本和简化电路,都采用简易的平均值响应的AC/DC转换器。常用的平均值响应AC/DC转换器是运算放大器和二极管组成的半波(或全波)线性整流电路,这种电路具有线性度好、准确度高、电路简单、成本低廉等优点。但是这种电路是按照标准的正弦波平均值与有效值的关系 (VRMS=1.111Vp)来定义的,因此这类仪表只能测量标准无失真的正弦波电压值。对于正弦波失真的交流电压信号,这类仪表测量就会出现误差,而使用这类仪表测量方波、矩形波、三角波、锯齿波、梯形波、阶梯波等非正弦波信号的偏差更大,检测结果与信号的实际值不相符。运用真有效值数字仪表可准确测量各种波形的有效值,满足现代电子测量之需要。
         真有效值仪表的的核心器件是TRMS信号隔离放大器模块。TRMS模块是以单片TRMS/DC转换器为核心并采用了全新的D-S计算技术,配置高精度信号隔离放大器构成的。其优点是能精确、实时地测量各种电压、电流波形的有效值而不用考虑波形参数及失真度的大小。简言之,真有效值测量模块TRMS具有高准确度(30Hz-1kHz的误差<0.25%)、良好的线性度(非线性误差<0.02%)、很宽的动态电流范围、响应速度快、测量面广、使用简便等特点。而深圳市顺源科技有限公司研发生产的新型真有效值隔离放大器模块TRMS系列产品具有集成度高、功能完善、外围元件少、电路连接简单、电性能指标容易保证等诸多优点,使用这种模块能准确、实时测量各种信号波形的有效值,无须考虑波形参数和失真,这些性能是平均值测量仪表无法实现的。

特点:
● 0-200mV 交直流小信号隔离放大及变换
● 信号宽范围带宽输入:0-1KHz
● 全量程内极高的线性度(非线性度< 0.2%)
● 信号输入 / 输出 / 辅助电源:1500VAC 三隔离
● 辅助电源:采用12VDC或24VDC单电源供电
● 精度等级:0.1 0.2级
● 超小体积、标准DIP 24PIN符合UL94V-0阻燃封装
● 工业级温度范围: -45~+85 ℃

典型应用:
● 模拟信号数据隔离、采集
● 信号真有效值RMS AC+DC测量
● 地线干扰抑制
● 仪器仪表与传感器信号收发
● 非电量信号变送
● 信号长线传输
● 工业现场信号变换



产品最大输入特性:

注意:如果输入值超过上述范围,可能会造成芯片永久性损坏。


连续隔离电压值: 1500VAC
电源电压输入范围: ±10%Vin
焊接温度(10秒): +300℃
输出最小负载: 2KΩ



 产品选型定义:

ISO – RMS - P- O
RMS输入范围: 200mV Max


P:辅助电源         O:表示输出值
P1: 24VDC           O4: 0-5V
P2: 12VDC           O5:0-10V
P3: 5VDC             O6:1-5V
P4: 15VDC           O7: 0-2V     O8: 用户自定义



产品选型举例
输入信号:0-200mV
输出信号:0-2VDC
辅助电源:12VDC
对应型号:
ISO-200RMS-P2-O7

备注:
可根据客户要求定制输入带宽0-100KHz产品。
