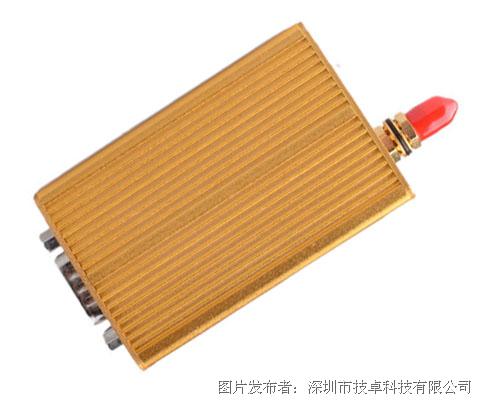

技卓推出JZ896系列无线自组网模块

一、模块接口说明

JZ896 提供串行接口，包含 RS485、RS232、TTL 三种类型，TTL接口时，高电平为 3.3V。

二、模块组网功能及测试方法
2.1 网络概述
JZ896 自组织网络是平面式的对等网状网络，网络中每个节点都能作为路由节点使用。采用本公司自组网协议，充分使用网络中的路由冗余，每个节点除了主路径之外，还有多条备用路径；网络具有良好的自愈性，当某个接点与中心之间的访问链路失效后，中心可自动启动该节点的路径修复功能。

2.2 网络组成

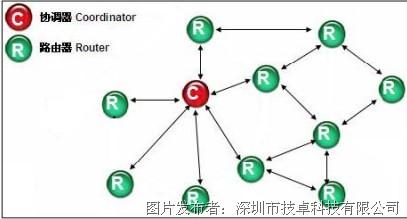

JZ896 网络由一个协调器 JZ896B(Coordinator)和若干个节点JZ896A(Router)组成，如下图所示：

协调器功能特点：
★路由表的维护：路由保存网络中各节点与协调器之间的访问路径
★节点路由发现：当某个节点的访问路径失效，发出该节点路由发现请求，完成节点的路径修复工作
★节点访问：根据命令对网络中各节点进行访问
节点功能特点：
★数据路由：对网络中需要中转的数据进行中转
★响应协调器的访问：接到协调器的访问指令后，和用户设备进行数据交互，然后将数据上传给协调器

2.3 网络寻址
每个网络节点都有一个 16 位的地址，存储在 EEPROM 里面，可通过本公司的上位机软件 RF_Module_soft.exe 进行设置，同一个网络中节点地址不能重复，节点地址范围 1~500。

2.4 节点入网
1、节点上电之后，首先自动检查本节点的设备类型，若节点类型为无，就会自动申请加入网络；
2、协调器收到该请求后，发出确认帧；
3、节点收到协调器的确认后，将节点设备类型改变为 Router 型，并保存在 EEPROM 里面，即使节点意外断电，重新上电后，设备信息依然保存，无需重新加入网络；
注意：若节点需要重新加入网络，可通过模块上的设备类型控制脚，与地短接，清除该属性信息。

2.5 数据传输方式
1、透明传输方式：节点与节点之间支持数据透明传输，不支持多跳；
2、网络数据传输：协调器与节点之间进行网络数据传输，需要根据协议分时发送数据给协调器，支持多跳。
协议格式如下：
5A 5A 00 00 5A DIR CMD LEN DstID_H DstID_L DATA FCS 0D 0A
协议说明：
【帧头】5A 5A 00 00 5A，固定格式，长度 5Bytes深圳市技卓科技有限公司 联系电话：0755 – 83304518/83308451
技术支持：0755-61319410 61319411
【方向】DIR，80 表示下发，00 表示上传，长度 1Byte
【命令】CMD，访问命令 20， 长度 1Byte
【长度】LEN，由 DATA 部分长度 两个字节地址，长度 N 2Bytes
【地址】DstID_H、DstID_L，长度 2Bytes
【数据】DATA，长度 NBytes
【校验】FCS,校验字节之前的所有数据累加和的低字节
【帧尾】0D 0A，固定格式，长度 2Bytes

注意：1.目标地址和数据组成数据部分、两者的长度相加为数据长度 LEN.

          2.当返回数据为空，说明节点和用户设备串口无法通信。
