顺源10月特价开关信号数据采集器/隔离放大器SY DDN—RJ45

顺源10月特价开关信号数据采集器/隔离放大器SY DDN—RJ45

2013/10/28 10:45:56

SY DDN-RJ45 功能简介
SY DDN-RJ45 继电器输出和隔离数字量输入模块,可以用来测量六路开关量状态和控制六路继电器输出,支持以太网Modbus TCP协议。




1、  数字量输入
6路隔离数字量输入,支持开关触点信号和电平信号,支持计数器功能(模式可配置),以及支持上升/下降沿锁存功能。

2、  继电器输出
6路继电器输出,支持独立开关控制,支持上电状态设置,支持可编程脉宽输出。

3、  通讯
通讯接口: 1路标准100/10Mbps以太网接口。
通讯协议: 支持Modbus TCP通讯协议。能实现与多种品牌的PLC、计算机监控系统进行网络通讯。

4、  抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

产品特点
● 支持100/10Mbps以太网接口,支持Modbus TCP协议
●  6路数字量输入隔离变送6路继电器与RJ45信号输出
● 宽电源供电范围:8-36VDC
● 可靠性高,编程方便,易于安装和布线
● 用户可编程设置目标模块配置参数
● 可直接根据现场数据采集显示结果进行监控
● 外形美观,可靠性高,编程方便,DIN 35标准安装

典型应用
● 用局域网对工业现场进行测量、监视和远程控制
● 以太网物联网远程数据采集智能化系统的实现
●  PLC/DCS/FCS数字量采集转换成RJ45接口输出
● 工业现场多路运行数据的获取与记录
● 仪器仪表与传感器数字信号组网控制及远程变送
● 电力设备、交通设施等系统运行数据组网监控
● 环保、安防、医疗等各种仪器设备实现联网功能


          SY DDN-RJ45系列产品可实现采集开关量信号的输入与输出,用以控制远程设备。SY DDN-RJ45系列产品可应用在以太网工业自动化控制系统,监视和控制,以及工业现场信号隔离及长线传输等等。

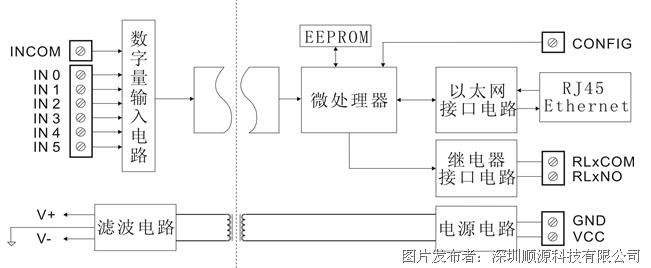

         产品包括电源隔离,输入输出信号隔离,以太网通讯。通讯方式采用以太网的Modbus TCP,其指令集兼容于ADAM模块,配置参数可由用户设置,能与其他厂家的控制模块挂在同一总线上,便于计算机编程。

         SY DDN-RJ45系列产品是基于单片机的智能监测和控制系统,所有用户设定的IP地址、端口号、状态等配置信息都储存在非易失性存储器EEPROM里。

         SY DDN-RJ45系列产品按工业标准设计制造,信号输入 / 输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 25℃~+70℃。



SY DDN-RJ45 通用参数
(typical @ +25℃,Vs为24VDC)
输入类型:  6路隔离数字量
输出类型:  6路继电器

数字量输入:
            干接点:接地或开路
            湿接点:逻辑电平0:+1V(最大)
                    逻辑电平1:+4V~+30V
            隔离电压:3000V
            输入通道可以作为500Hz计数器使用

继电器输出:(A型)
            触点电容:250VAC@1A
                      30VDC@2A
            继电器接通时间:7mS
            继电器断开时间:3mS
            击穿电压:500VAC
            绝缘电阻:≥1000MΩ
            继电器可以作脉冲输出

输入端保护:过压保护,过流保护

通    讯:  以太网:支持标准Modbus TCP协议,RJ45网络接口
                    参数可配置

工作电源:    +8 — 36 VDC宽供电范围,内部有防反接和过压保护电路
功率消耗:    小于2W
工作温度:    - 45 — +80℃
工作湿度:   10 — 90% (无凝露)
存储温度:   - 45 — +80℃
存储湿度:   10 — 95% (无凝露)

隔离耐压:   输入 / 输出  之间:  3KVDC,1分钟,漏电流 1mA(其中输出和电源共地
耐冲击电压: 3KVAC, 1.2/50us(峰值)

外形尺寸:   83 mm  x  37 mm  x  51mm
重     量:  约105g



初始化SY DDN-RJ45模块
        接入以太网网络时,必须为SY DDN-RJ45模块分配一个独一无二的IP地址和端口号。所有全新的SY DDN-RJ45模块使用同一个工厂网络初始设置,如下所示:
IP地址为192.168.0.225
端口号为 2225

        由于新模块的IP地址都是一样的,如果不做配置而直接组网,模块的IP地址可能会与其他网络IP冲突,所以当组建系统时,必须重新配置每一个模块的IP地址和端口号。可以在接好SY DDN-RJ45模块电源线和通讯线后,通过配置命令来修改SY DDN-RJ45模块的配置参数,通讯协议也可根据用户的要求而调整。在修改配置参数之前,必须让模块先进入配置状态,否则无法修改。


让模块进入配置状态的方法
      SY DDN-RJ45模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后,再接通电源,此时模块进入配置状态。模块在配置状态下的配置如下:
     MAC地址:51.51.51.51.51.51
     IP地址: 192.168.0.80
     端口号:  80
     子网掩码:255.255.255.0
     默认网关:192.168.0.1
     这时,可以通过配置命令来修改SY DDN-RJ45模块的配置参数。在不确定某个模块的具体配置时,也可以通过安装配置跳线,使模块进入配置状态,再对模块进行重新配置。



Modbus TCP通讯协议

        Modbus TCP 协议是MODBUS 协议另一版本,它于1999 年被开发出来以允许Internet用户访问以太网设备。由于没有任何商业利益驱使,Modbus TCP 协议的开放性及用户对它的熟悉程度再加上其应用的简单易学,现在Modbus TCP 已经成为世界领先的工业以太网协议。此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了控制器请求访问其它设备的过程,如果回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。




        当在Modbus 网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成反馈信息并用Modbus 协议发出。在其它网络上,包含了Modbus 协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
