无源信号隔离器4-20mA应用方案

——— 无源型多路两线制信号隔离器

2014/1/9 10:13:41

顺源无源型产品系列：ISO 4-20mA-E ISO-4-20MA-F

无源信号隔离器产品描述：

   无源信号隔离小体积、低成本、高精度标准DIN35导轨安装的两线制无源传感器信号隔离配电器内部包括输入信号干扰抑制滤波电路，信号调制电路，信号隔离电路和输出解调滤波电路等。输入及输出侧宽爬电距离及内部隔离措施使该系列产品可以实现信号输入与信号输出之间隔离电压 3KVDC。
　　

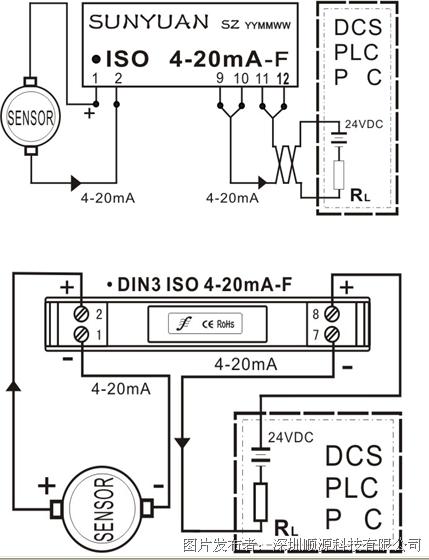

    无源信号隔离DIN （1X1 / 2X2 / 3X3）ISO 4-20mA-F产品可将各路PLC、DCS、PCC等控制系统发出的4-20mA信号传送给两线制传感器或智能仪表，方便了一些两线制无源传感器的信号测量、远传、隔离等功能。该产品输出是针对24VDC和取样电阻（或称负载电阻）相串联的二线制供电回路（现场防爆功能）来设计的，同当前常用的模拟量输入接口板（上位机）、PLC、DCS或其他仪表的模拟量输入输出接口相匹配。产品使用非常方便，无需外接器件和辅助电源即可实现两线制无源传感器的信号隔离、传输和配电功能。

无源信号隔离器产品特点：

● 两线制4-20mA信号回路（防爆）输入方式 ● 多路两线制4-20mA配电回路有源输出方式 ● 全量程内极高的精度和线性度（误差<0.2%） ● 各通道之间、信号输入与输出之间 3KVDC全隔离 ● 低阻抗（整体压降<2V），无需外接元件和工作电源

● 低成本、小体积，高精度标准DIN35导轨安装 ● 每一路给传感器提供配电：16V ~ 21.5VDC ● 频率响应（小信号带宽）：2KHZ（Io=20mA） ● 工业级温度范围: - 25℃ ~ + 70℃

无源信号隔离器典型应用：

● 多通道两线制有源负载信号匹配及控制 ● PLC、DCS现场模拟信号隔离、采集 ● 地线环流隔离及干扰抑制

● 传感器信号与模拟量输入输出接口匹配 ● 传感器4-20mA信号采集隔离、调理及传输 ● 模拟信号数据采集隔离与长线无失真传输
● 电力仪器仪表、医疗设备监控隔离安全栅

无源信号隔离ISO 4-20mA-E采用高效能的回路窃电技术，使产品无需独立电源供电。而采用两线制回路供电输出方式可省掉两根电源线，大大简化了用户的设计，降低用户布线成本。该产品内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该隔离控制器能够从传感器输出回路中采集到电流信号的电压值达到超宽范围（5~32VDC），以满足用户无需外接辅助电源而实现信号远距离、无失真传输的需要。

无源信号隔离 ISO 4-20mA-E输出是针对24VDC和取样电阻（二线制仪表）相串联的二线制供电回路来设计的，同当前工业现场常用的模拟量输入接口板（上位机）、PLC、DCS或其他仪表含有有源负载的模拟量输入端口相匹配。产品能满足工业级宽温度、潮湿、震动的现场恶劣环境要求，使用非常方便，只需外接10KΩ的多圈电位器进行ADJ校正，即可实现三路两线制4-20mA信号的隔离、传输和采集控制。

无源信号隔离器产品选型举例

例1：三路两线无源4-20mA 隔离配电器；DIN35导轨安装，信号输入：4-20mA；隔离配电输出：4-20mA；
产品型号： DIN 3X3 ISO 4-20mA-F

例2：三路两线无源4-20mA 信号隔离控制器；DIN35导轨安装，信号输入：4-20mA；隔离控制输出：4-20mA；
产品型号： DIN 3X3 ISO 4-20mA-E
