毫伏级模拟微小信号线性隔离放大器变送器产品技术更新

毫伏级模拟微小信号线性隔离放大器变送器产品技术更新

——— 0-75MV/0-10MV隔离放大器
2014/3/20 9:56:18



     ISO EM-SD系列产品应用在高精度、带基准比较、零点和增益可调节、零点和满度可校准的场合,模块内部给模拟量输入端配置的隔离电源可向位移电位器、角度计量、转速测量等无源两线制或三线制传感器配电,也可做为输入端前置放大、差分电路、电桥电路的比较、放大、基准电源等作用。





      顺源科技以“客户的成功,我们的价值”为经营理念,按照ISO 2008质量技术管理体系的要求,坚持开展改进、改善、创新工作,不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代的需求。



       顺源科技在DC-DC模块电源和隔离放大器设计方面有10年的设计、生产和应用经验。公司专业的工程师团队在更深入的理解和设计知识方面,相对于同行业竞争者有绝对的优势。为需要解决信号干扰、信号负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品,这些保证了产品在各种恶劣环境运行过程中展现良好的性能。



      本次改进的 ISO EM-SD系列产品是在公司原有产品ISO mV、ISO 1001和ISO 1002系列基础上进行改进和提高的,改进后的 ISO EM-SD系列微小信号隔离放大器仍然采用低成本、小体积的DIP 24Pin阻燃封装。产品功能比原先更加完善、选型简单方便,使用中只需很少外部元件,即可实现模拟小信号的隔离放大和变送。


       SunYuan  DIP24 Pin封装ISO EM-SD系列,模拟有源信号隔离变送器配电器是一种磁电隔离的混合集成电路。该IC支持单端信号及差分信号输入,且内部在同一芯片上集成了一个多组隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器隔离变送器。特别适用于:0-10mV/0-20mV/0-75mV/0-100mV的小信号放大及0-5V/0-10V/0-1mA/4-20mA等标准信号的隔离变送。它采用磁电偶合的低成本方案,主要用于对EMC(电磁干扰)无特殊要求的场合。该芯片的输出的隔离电源除了为内部放大电路供电外,还可以向外提供一组高负载能力的 (最大40mA) 隔离稳压电源和两个基准电压源,可供外部电路扩展用,如电桥电路、基准电路等。SMD工艺结构及新技术隔离措施使该器件能达到:辅助电源、信号输入/输出、配电电源之间3000VDC四隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。



产品特点
●  零点与增益可通过外接多圈电位器进行调节或满度校准
●  支持单端信号及差分信号输入
● 可提供输入端功能拓展配电稳压隔离电源:5V,9V,12V,15V,24VDC等(默认为SD4:5VDC)
●  0-10mV/0-20mV/0-75mV/0-5V/0-10V/0-1mA/4-20mA等模拟信号隔离放大转换
●  精度等级:0.1级、0.2级、全量程内非线性度<0.2%
●  电源、模拟量输入与输出、配电之间:3000VDC 四隔离
●  辅助电源:5V,12V,15V,24VDC等单电源供电方式
●  EMC特殊场合须有电磁干扰抑制电路或采取屏蔽措施

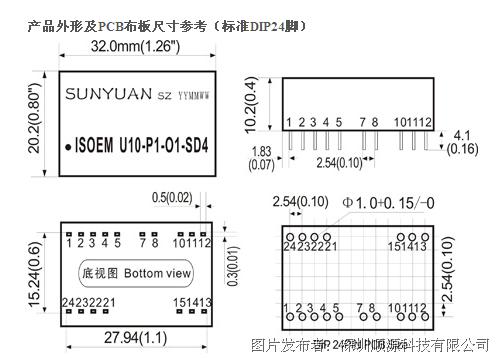

●  低成本、小体积,DIP 24Pin符合UL94V-0标准阻燃封装
●  工业级温度范围: -25 ~ +70 ℃

典型应用
●  无源传感器隔离配电及信号采集传输
●  前置放大、电桥等电路配置电源方便采集信号
●  PLCDCS现场模拟信号隔离、采集
●  直流电流或电压信号的隔离、转换及放大
●  模拟信号地线干扰抑制及数据隔离、采集
●  工业现场信号隔离及长线传输
●  仪器仪表与传感器信号收发
●  电力监控、医疗设备隔离安全栅







产品选型举例
例1:  输入信号:0-5V; 输出信号:0-5V; 辅助电源:24VDC; 配电:15V / DIP24封装 / 零点满度可调
             产品型号:ISO EM-U1-P1-O1-SD2

例2:  输入信号:4-20 mA ;输出信号:4-20mA; 辅助电源:24V;配电:9V / DIP24封装 / 零点满度可调
             产品型号: ISO EM-A4-P1-O1-SD1

例3:  输入信号:0-10 mV ;输出信号:4-20mA; 辅助电源:24V;配电:24V / DIP24封装 / 零点满度可调
             产品型号: ISO EM-U10-P1-O1-SD3
