集智达数据采集控制模块在热力管网监控上的应用
集智达智能的热力管网监控项目进行了系统成套方案。该项目主要用于采集无人值守的热交换站中管网压力、温度、流量等传感器送上来的信号及一些开关状态,并将这些信号上传到监控调度中心。
结构图如下:
该项目主要采用的硬件包括:RemoDAQ-8188;RemoDAQ-8017;RemoDAQ-8053;外置式Modem;

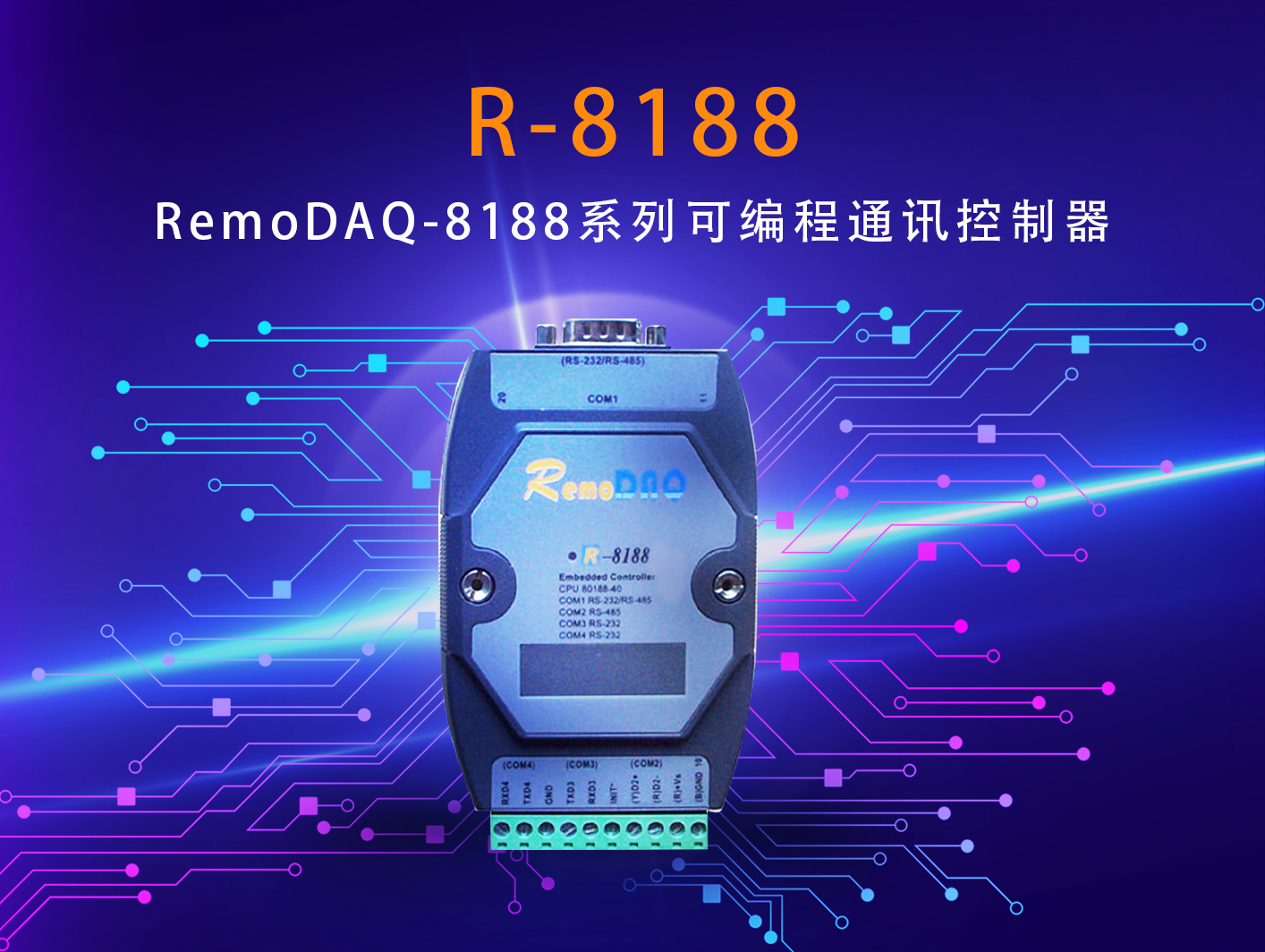

RemoDAQ-8188是一个现场采集控制器,相当于一台功能单一的,支持4个串口的PC机,内部固化有DOS系统。
² AMD-80188-40Mhz低功耗CPU
² 内置RTC、SRAM、Flash Disk、miniBIOS、ROM DOS、看门狗,自动换向电路,7段LED显示,扩展I/O总线等
² 4~8个串口,其中COM1为5线RS-232或2线RS-485口
² 工作温度:-25~70℃
² 电源:+10~30VDC/2.0W
RemoDAQ-8017是8路模拟量输入模块,主要测模拟信号。
u 分辨率:16位
u 模拟输入范围:±150mV、±500mV、±1V、±5V、±10V、±20mA
u 通道数:6路差动/2路单端或8路差动(跳线选择)
u 采样频率:10Hz
u 带ModBus通讯协议(R-8017+)

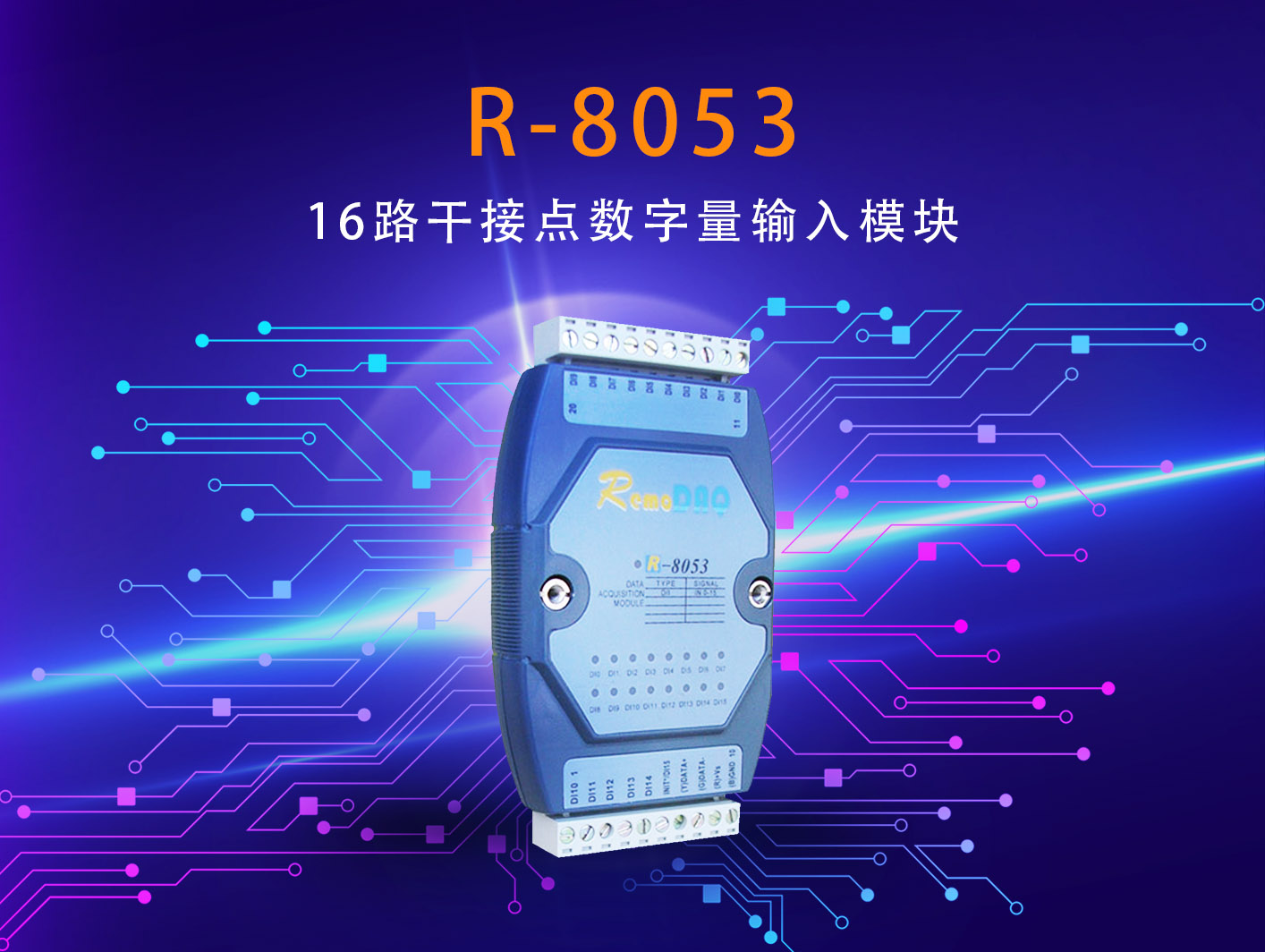

RemoDAQ-8053是16路开关量输入模块,主要测开关信号。
l 输入:16路
l 输入电压电平:
l 干接点:逻辑电平0:接地;
l 逻辑电平1:开路
l 湿接点:逻辑电平0:+2V(最大);
l 逻辑电平1:+4V~30V
l 功耗:1W@24Vdc
l 带ModBus通讯协议(R-8053+)
由于各交换站已铺设好线路,所以采用有线网络进行数据传输(对于没有有线传输的场合,可以采用GPRS方案进行数据传输)该项目上位工控机采用组态软件。
