钢铁厂的“眼科手术”:维宏线激光如何为型钢做“视力矫正”?

钢铁厂的“眼科手术”:维宏线激光如何为型钢做“视力矫正”?


在重型钢结构加工车间,令人头疼的场景每天都在上演,每一个细节都可能让最终成品偏离毫米级精度......


形变“顽疾”:焊接或运输变形引发切割错位,被迫返工,费工费料

效率“蜗牛”:传统点激光寻中速度极慢,眼看竞争对手高速量产抢占先机

精度“黑洞”:吊装摆放毫厘之差,切割精度便一落千丈,材料浪费率飙升


维宏股份最新推出的线激光寻中解决方案,正在终结这些行业痛点。

就像一位“钢铁眼科医生”,用3D线激光精准矫正,让切割随形就势,误差归零!


维宏线激光寻中解决方案


搭载工业级3D激光扫描仪,采用先进的激光三角测量技术,实现对H型钢的微米级扫描精度与智能实时定位。



工作原理

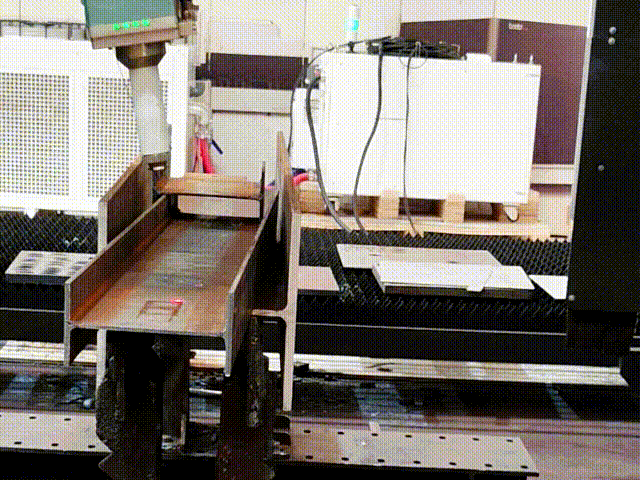

激光器发射连续激光束,扫描H型钢表面并获取轮廓及位置信息。经图像处理提取轮廓和中心位置后,系统实时反馈调整切割设备,确保切割精度,提升加工精确性和安全性。


01 三大难题 一招破解


维宏TU30A-3D型钢激光切割系统搭载的3D线激光扫描仪能够解决型钢切割面临的以下困难:


智能矫正 |歪着放也能切得准

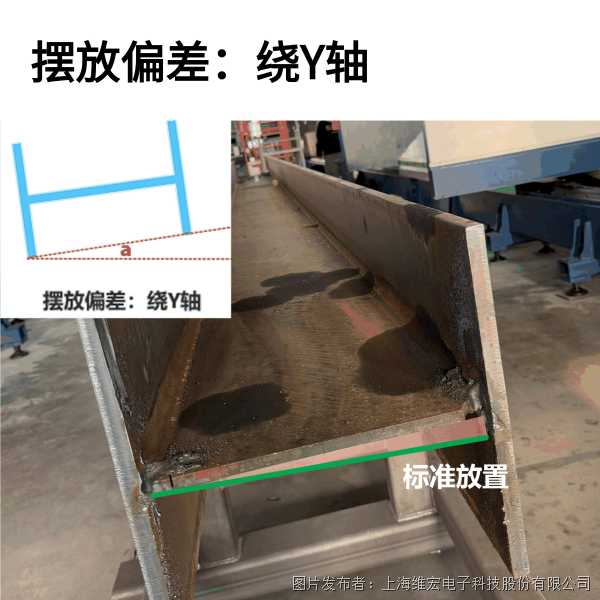

在实际生产中,型钢由于重量大,一般采用吊车搬运至支撑架上,很难保证摆放的姿势完美。


线激光寻中功能采用高精度线激光扫描仪,能够快速识别型钢位置偏差,并实时调整切割路径,仿佛为设备装上“自适应眼镜”,无论钢材如何摆放,都能确保理想切割精度。

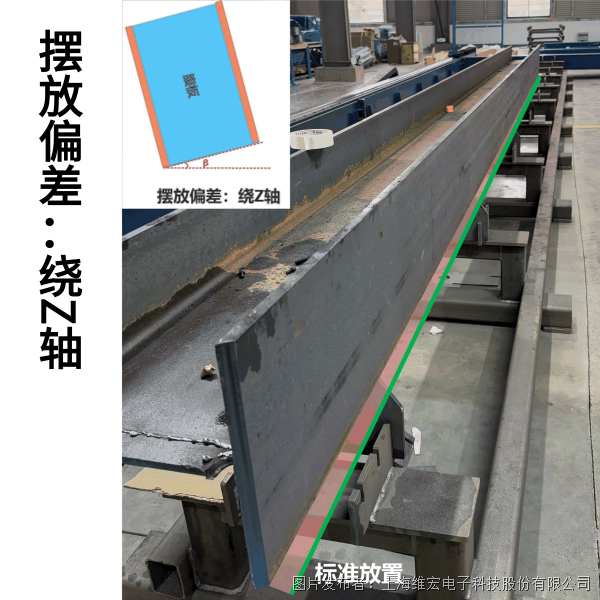

摆放偏差 (1).png

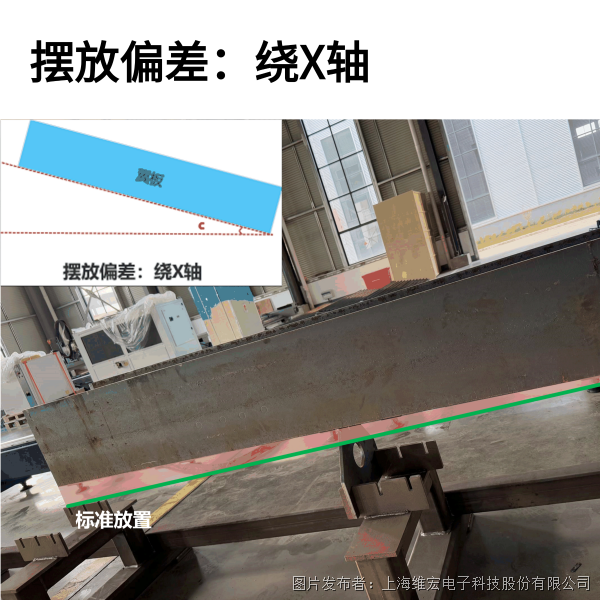

摆放偏差 (2).png

摆放偏差 (3).png




万能适配 | 工字钢到异型管通吃


随着工业领域对材料性能和结构功能需求更多样,型钢的异形管因其独特的形状和优越的性能得到了广泛应用。

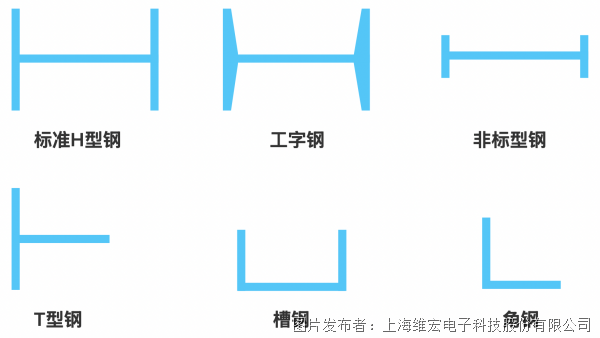

维宏线激光寻中功能适用于各种标准型钢,包括热扎型钢、非标型钢、工字钢、角钢、槽钢等等。

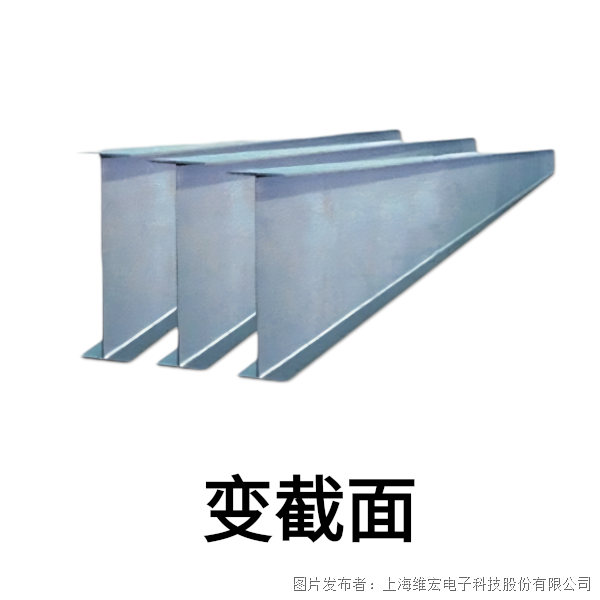

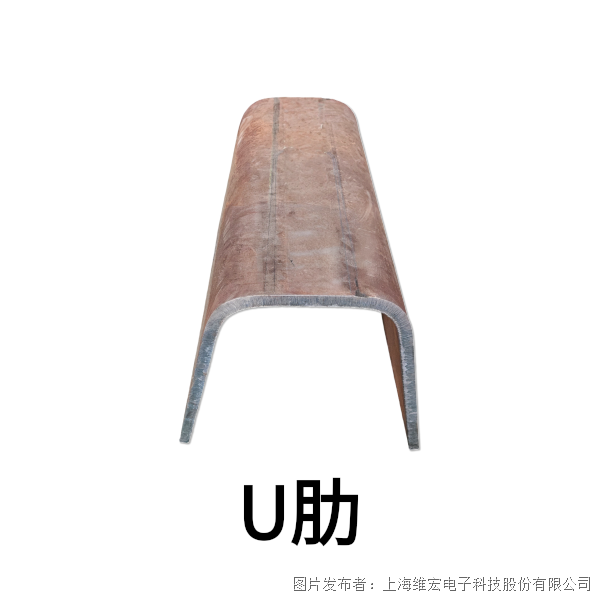

对于形状复杂的特殊管型,如大小头型钢、U肋型钢等,线激光寻中功能能够进行精确的轮廓测量和定位,复杂管型也能一键匹配。





变形克星| 焊歪了也能自动修

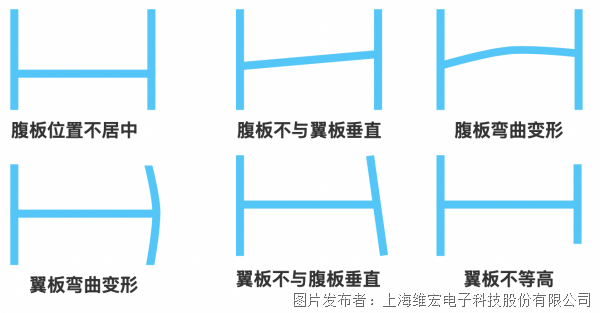

型钢加工过程中,焊接是至关重要的环节之一。然而,焊接过程中产生的高温和应力往往引起型钢变形。同时在长途运输和装卸过程中,型钢也可能会受外力挤压碰撞扭曲变形。

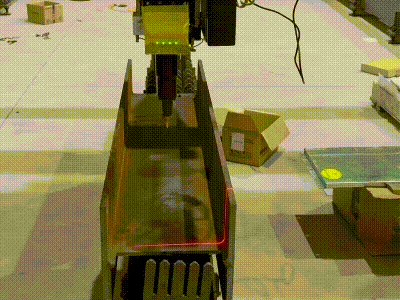

线激光寻中功能能够自动检测偏差或变形,采用三维建模技术实时修正补偿,还原理想模型,智能调整最优切割路径。确保即使在变形的情况下也能精准切割。





02 三大亮点 革新突破


01 极速高精扫描


线激光扫描仪采用最先进的3D激光扫描技术,单像素精度高达68.6~277.0μm,相当于一根头发丝的精准定位。可在短时间内完成对管材的扫描和定位,较传统点激光提速51%以上,适用形变量较大的型材。

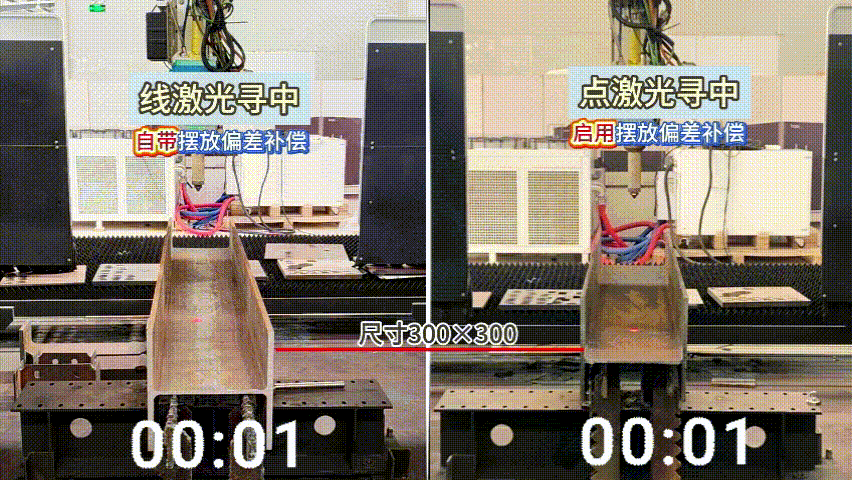

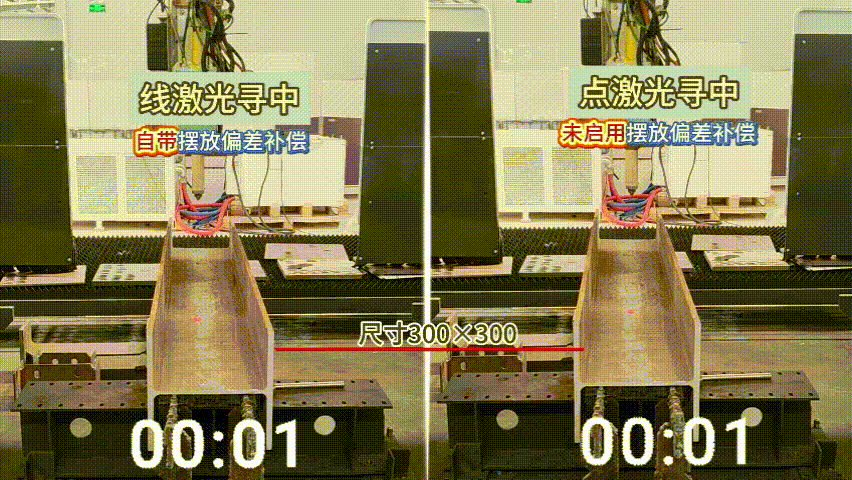

实测数据显示,在扫描 300×300mm 型钢时,以寻中速度6m/min对比线激光与点激光的效率表现:


当点激光启用摆放偏差补偿时,线激光效率提升 66%,扫描耗时不到点激光的三分之一。

对比-启用 (1).gif


而当点激光未启用摆放偏差补偿时,线激光效率提升 51%,扫描耗时锐减一半。

对比-启用 (2).gif


02 智能形变修正


系统内置智能识别系统,自动检测各类变形特征(弯曲/扭曲/凹陷)


采用三维建模技术实时修正补偿,智能调整最优切割路径,确保精准切割,轻松应对特殊管型和形变问题。


03 全自动实时调控


系统自动识别型钢的摆放偏差,实时调整切割路径,全程无人干预,实现精准定位,不受摆放姿势限制。



首选应用场景推荐


维宏线激光寻中方案,在形变处理上更具优势,在以下加工场景,线激光寻中方案是最佳选择:


✓ 高效率连续加工产线

✓ 人工组焊型材

✓ 异型管/非标件

✓ 形变量较大


线激光寻中解决方案


在全球制造业迈向智能化的浪潮中,钢结构加工行业对加工精度、效率和环保要求的不断提高,维宏股份的线激光寻中解决方案凭借高效、精准、智能的技术优势重塑行业标准,帮助企业在加工过程中提升效率、确保质量,推动生产方式向更智能的方向转变。
