多卡同步的应用领域

PCI、PCIe 总线多卡同步

方法二：主从卡时钟级联同步

原理：

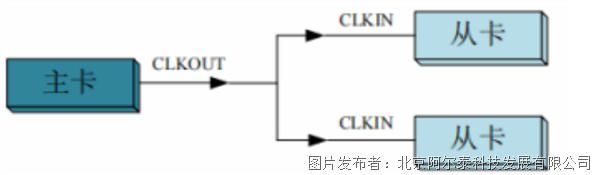

参数设置：主卡输出时钟信号连接到从卡的时钟输入端，主卡负责输出时钟信号。

步骤：

1.将主卡的时钟输出信号连接到从卡的时钟输入端。

2.配置主卡为内时钟模式，从卡为外时钟源模式。

3.启动所有从卡，再启动主卡，从卡等待主卡时钟信号开始采集。

特点：

此同步方式，主卡从卡存在微秒级的误差。

共同外时钟+共同外触发同步

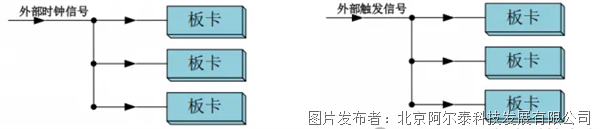

所有板卡使用同一个外部时钟信号作为时钟源，确保所有板卡的操作基于同一时钟频率。再将所有板卡从PFIx管脚接入同一个触发信号，实现同步启动采集。

1.将外部时钟信号连接到各板卡的时钟输入端

3.启动所有板卡，外部时钟信号接入后，等待外部触发信号，触发信号满足条件时所有板卡同时开始采集。

简单易用，但外部时钟、外触发信号要求频率稳定无抖动。

PXI、PXIe 总线多卡同步

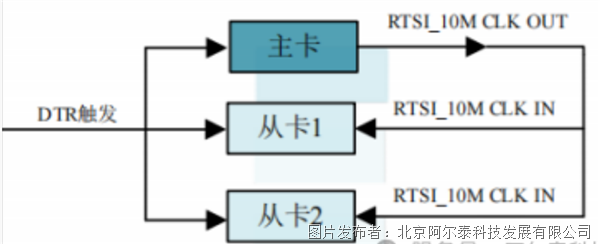

方法：机箱背板时钟与触发总线同步

原理：

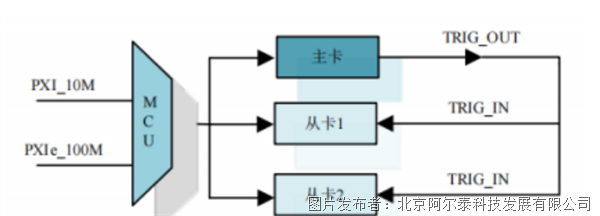

PXI/PXIe 总线的机箱背板提供高精度的时钟信号（如 PXI_CLK10、PXIe_CLK100）和触发总线（如 PXI_TRIG<0..7>、PXI_STAR），通过共享这些背板资源实现同步。

步骤：

1.将主、从卡的时钟源配置为背板（PXI_CLK10/PXIe_CLK100）。

2.配置同步触发信号，主卡使用软件触发或外部触发，从卡使用同步信号触发。

3.先启动所有从卡，再启动主卡，从卡等待主卡启动后开始采集。

特点：

背板时钟信号精度高、稳定性好，适合高精度同步需求。
