雷赛 MD882两相细分步进驱动器

深圳市雷赛智能控制股份有限公司（雷赛控制事业部）

2014/4/1 13:49:25

产品简介：

适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

产品分类：

运动控制步进系统步进控制器

品牌：

雷赛

产品介绍

特性
●国家专利“纯正弦”电流控制技术
●高速力矩大
●供电电压可达90VDC
●输出电流峰值可达8.2A(均值5.86A)
●精密电流控制使电机发热大为降低
●静止时电流自动减半
●可驱动4，6，8线二相、四相步进电机
●光隔离差分信号输入
●脉冲响应频率最高可达300KHz（更高可选）
●多达15种细分可选
●具有过压、欠压、短路等保护功能
●脉冲/方向或CW/CCW双脉冲功能可选

应用领域

适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

概述
MD882是在继承以往细分驱动技术上，首次引入了全新的“纯正弦”电流控制技术研发成功的新一代细分步进驱动器，电机噪音和运行平稳性明显改善，电机与驱动器的发热量比市场上现有产品减少30%以上，提高了位置控制的精度，因此特别适合于要求低噪声、低电机发热与高平稳性的高要求场合。

电气规格

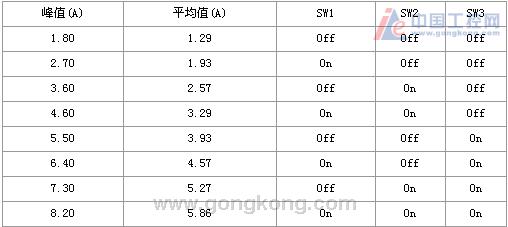

电流设定

细分设定

P1弱电接线信号描述

名称

功能

PUL （ 5V）

PUL-（PUL）

脉冲控制信号：脉冲上升沿有效；PUL-高电平时4-5V，低电平时0-0.5V。

为了可靠响应脉冲信号，脉冲宽度应大于2.5μs。如采用 12V或 24V时需串电阻。

DIR （ 5V）

DIR-（DIR）

方向信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少 5μs建立。

电机的初始运行方向与电机的接线有关，互换任一相绕组（如A 、A-交换）可以改变电机初始运行的方向，DIR-高电平时4-5V，低电平时0-0.5V。

ENA （ 5V）

ENA-（ENA）

使能信号：当此信号处于高电平状态，驱动器使电机线圈有电流流过，处于锁紧状态；

当此信号处于低电平状态，驱动器使电机无电流，处于松弛状态。只在某些特殊场合有用，一般情况下不用，可以不接，驱动器照常使电机运转。

P2强电接口描述

名称	功能
GND	直流电源地
V	直流电源正极， 24V— 90V间任何值均可，但推荐值 68VDC左右。
A 、A-	电机A相线圈。
B 、B-	电机B相线圈。

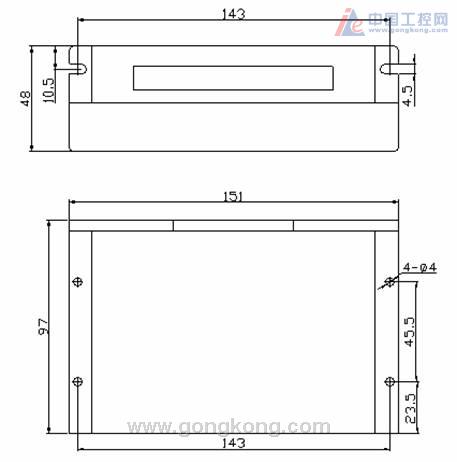

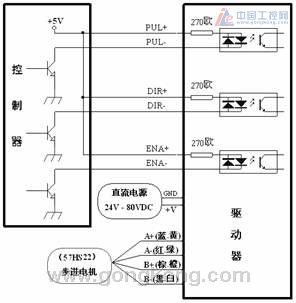

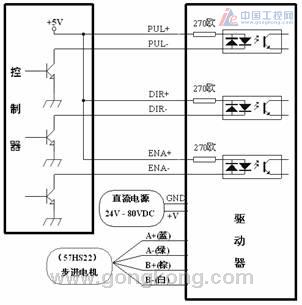

接线图

MD882配57HS22并联接法
