涌纬自控 GD8921-EX热电阻信号输入隔离式安全栅(二入二出)

供稿:上海涌纬自控成套设备有限公司 2008/5/2 0:00:00

星级:0 人气:6109

    关键字: 编码器 电机 流量计 工控
    产品分类: 功能安全 离散传感器 设备安全 安全检测与防护 安全栅/隔离器
    品牌: 涌纬自控
    产品简介:
    一、特性 ●二线制或三线制热电阻温度信号输入,隔离变送输出。 ●可同时输入两组热电阻类型及测量温度。 ●智能化,带微处理器。可通过编程器或计算机对热电偶类型和量程范围进行组态设定。 ●模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,自动动态校准零点、温度飘移自动补偿。 ●带有工作电源指示灯。 ●双通道,两路隔离输入两路隔离输出,本安输入回路[Exia]IIC,输入回路短路保护。 ●即插即拔式接线端子,DIN导轨卡式安装。



    一、特性
    ●二线制或三线制热电阻温度信号输入,隔离变送输出。
    ●可同时输入两组热电阻类型及测量温度。
    ●智能化,带微处理器。可通过编程器或计算机对热电偶类型和量程范围进行组态设定。
    ●模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,自动动态校准零点、温度飘移自动补偿。
    ●带有工作电源指示灯。
    ●双通道,两路隔离输入两路隔离输出,本安输入回路[Exia]IIC,输入回路短路保护。
    ●即插即拔式接线端子,DIN导轨卡式安装。
    二、描述
    ①GD8921-EX热电阻输入隔离式安全栅,是可同时接两组热电阻输入信号的隔离式安全栅。该安全栅是以两路独立通道将现场的热电阻信号经本隔离式安全栅转换为与温度成线性的直流信号 ,以两路独立通道隔离输出至安全区的控制系统或其它智能仪表。
    ②智能化的热电偶隔离式安全栅。可通过计算机对热电阻类型和量程范围进行组态设定。
    ③本隔离式安全栅需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
    三、技术规格
    ●产品型号:GD8921-EX
    型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
    ●工作电源
    电源接线:独立的接线端子13-,14+,可带电拔插
    电源电压:20~35VDC
    余波Wpp:<5%
    电流损耗:约80mA
    电源指示:得电时LED灯亮:绿色
    ●输入回路(Exia IIC)危险区
    两路通道隔离输入
    第一路输入通道:端子1, 2,3接热电阻(参见端子接线图)
    第二路输入通道:端子4,5,6 接热电阻(参见端子接线图)
    输入热电阻类型:Pt100;Pt10;Cu50;Cu100 等各型热电阻
    引线电阻:≤5Ω
    ●输出回路(安全区)
    两路通道隔离输出:
    第一路输出通道:端子10,11,12 接线(参见端子接线图)
    第二路输出通道:端子7、8、9 接线(参见端子接线图)
    输出电流:4~20mA;0~20mA;或指定电流量程
    电流输出时允许外接负载:0~550Ω(4~20mA,0~20mA 输出时)
    输出电压:1~5V;0~5V;0~10V;或指定电压量程
    电压输出阻抗: 内置输出电阻250Ω
    ●性能指标
    标准精度:±0.2%FS
    温度漂移:±0.015%/℃
    响应时间:≤1s(0→ 90%)
    稳定时间:≤3s
    电源电压变动影响:±0.1%(允许电压范围)
    负载电阻变化影响:±0.1%/250Ω
    通道隔离:输入-输出-电源之间隔离
    绝缘电阻:≥100MΩ/500VDC(AC)
    隔离能力:1500VAC/1分钟50Hz
    安全区与危险区
    之间间隔离电压:250VAC
    抗电磁兼容性:符合IEC61000相关抗电磁标准
    ●环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
    ●结构及外形尺寸
    结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
    外形尺寸:W16×H116×D110(mm),参见外形尺寸图
    整机重量:约120g
    ●安全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求
    防爆等级标志:[Exia]IIC
    安全认证参数:Um:250V;Uo:12V;Io:24mA
    Ro:500Ω;Lo:5mH;Co:0.1μF

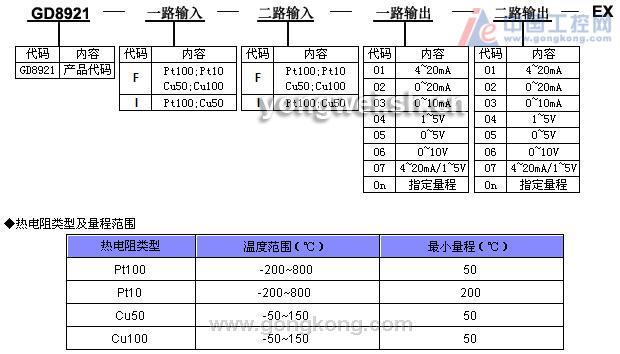

    四、型号选择


    ◆订货须知
    1. 参照选型举例,正确规范书写订货型号代码。
    2. 若不选择代码,则被认同是下列举例1的订货组合方式举例1
    举例1 输 入:1路、2路 Pt100 0~100℃
    输 出:1路、2 路4~20mA
    订货代码为:GD8921-F-F-01-01-EX (Pt100 0~100℃)
    举例2(智能可组态)
    输 入:1路、2路Pt100 0~100℃
    输 出:1路、2路4~20mA
    订货代码为:GD8921-I-I-01-01-EX (Pt100 0~100℃)
