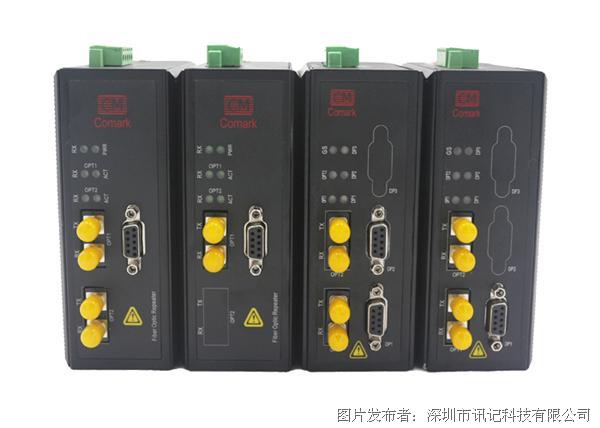

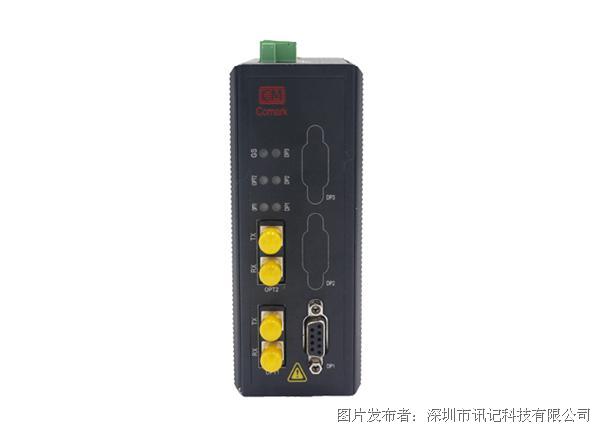

讯记Profibus-DP转光纤冗余环网中继器

供稿:深圳市讯记科技有限公司 2016/7/1 8:56:15

星级:0 人气:2930

    关键字: Profibus DP转光纤 光纤中继器 冗余环网中继器
    产品分类: 现场总线 现场总线 现场总线 Profibus Profibus 中继器
    品牌: 讯记
    产品简介:
    讯记Profibus-DP转光纤冗余环网中继器实现了profibus dp现场总线的电气信号与光纤的转换。用于所有支持profibus dp协议总线的系统中。

        深圳市讯记科技有限公司供应总线转光纤产品、工业交换机、数据光端机、工业以太网、光电转换器、光纤模块、工业串口服务器。讯记Profibus-DP转光纤冗余环网中继器具有传输距离远、接口丰富、组网灵活、性能稳定、抗电磁干扰等特点,适用于电力系统、交通、能源监控及工业控制等领域。支持Profibus-DP协议,提供拨码开关自由选择Profibus-DP的10种常用速率或速率自适应。提供1~2个独立总线电接口和1~2个光纤接口灵活搭配方式,可根据项目实际需求灵活配置接口。支持冗余双网和光纤环网拓扑,支持点对点、星型、链型总线式、环网及混合型网络组网方式。支持宽范围双冗余电源输入(12~36V DC),具有总线接口1000V隔离保护功能,支持继电器告警输出。基于工业安装需求,采用DIN35导轨式安装方

    性能特点

    * 支持逻辑独立双Profibus DP总线,支持标准规范中的全部预定通信速率

    * 支持拨码开关设置为特定的通信速率或者速率自适应

    * 1~2路Profibus DP电接口及1~2路155Mbps光纤接口灵活选择,支持冗余双网和光纤环网拓扑

    * 长达20km以上的光纤通信距离,155Mbps,高速光接口更好支持突发数据的长距离可靠传输

    * 5个双色LED状态指示灯,光纤链路以及电源故障继电器输出告警

    * 电接口4000V的防雷,1.5 A过流,600W浪涌保护,工业级设计,EMC测试认证

    * DC(12~36V)宽冗余双电源,反接保护

    * IP30防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式

    网络拓扑结构

    PROFIBUS总线光纤中继器应用灵活,可以实现点对点组网、链型网络、星型网络、冗余双网及光纤环网自愈保护等。逻辑独立双总线电接口,可实现电接口的备份、单设备接入双冗余总线系统;点对点连接实现通过光纤连接两Profibus-DP总线的网段;双光口链形网络的光纤总线上实现多网段的Profibus-DP总线连接。同时,该系列采用双光口实现双纤环网冗余功能,当某处光纤故障时,系统会在10ms内重建网络链路,保障系统的正常通信,实现对信号传输的自愈保护功能。该系列采用本公司自行研发的专有环网协议Ci-ring,不需设置,快速完成网络的成环和解环功能,即插即用,不需配置,大程度的使用户安装和调试过程简单化。

    总线数据接口

    * 9针的Sub_D插孔连接器,管脚定义符合Profibus DP的协议规范

    *  支持Profibus DP总线标准

    * 通信速率:(速率自适应,建议由拨码开关设置成特定的通信速率)9.6Kbps、19.2 Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、6Mbps 、12Mbps

    * 信号延时(电口):≤11Bit

    * 具备4000V的防雷击以及1.5A的过流保护和600W浪涌保护功能

    * 终端电阻:本机不带终端电阻,请按需要外接

    * 光纤接口

    * 光纤波长:多模850nm、1310nm;单模1310nm、1550nm

    * 传输光纤:多模50/125um、62.5/125um、100/140um;单模8.3/125um、9/125um、10/125um

    * 传输距离:多模2km,单模20km,更远距离可选

    * 光纤接口类型:SC、FC、 ST可选,标配SC光接口

    * 光线路误码率:<10-9

    * 信号延时(光口):≤2.3us/节点

    * 电源及保护

    * 电源:双电源冗余输入,DC(12-36V),典型DC24V,功耗小于4W,具有反接保护功能,工业端子接口

    * 继电器告警输出:光纤链路故障告警输出,触点容量:DC48V/1 A,工业端子接口
