西门子 S7-200PLC 以太网适配器 FS-ETH-PPI
2014/3/24 11:26:05
产品简介：
西门子S7-200PLC以太网适配器，用于将西门子S7-200PLC通过编程口连入以太网、Internet互联网或3G无线网络。无需修改原有串口的通信协议和软件，支持DNS域名解析，用户可通过互联网远程操控维护PLC。工业级产品，其网口-RS485-电源三端全隔离，以适应工业现场的恶劣电磁环境。
产品分类：PLC 中型PLC
品牌：产品介绍
一、产品特性及主要技术参数
FS-ETH-PPI（FS 是四星电子注册商标 FOURSTAR 的缩写）是德阳四星电子技术有限公司研发
和生产的利用以太网和Internet互联网或3G无线网络实现西门子S7-200PLC联网通信的工业级产品。
集成了众多复杂网络协议，支持 TCP Server、TCP Client、UDP单播、UDP组播等多种工作模式，
具有 10M/100M 自适应以太网口和符合西门子技术规范的 10 位和 11 位 RS485 接口，只需简单设置
后即可使用户的 S7-200PLC 轻松连入以太网或 Internet 互联网。
四星电子 FS-ETH-PPI 是一款工业级产品，其网口、RS485口、电源端口三方都实行了隔离，以
适应工业现场的恶劣环境。特别是由于电源端口进行了隔离而且各个信号管脚都带抗静电保护和浪
涌保护，解决了西门子 S7-200PLC 通信口易损坏的问题。
需要提请用户注意的是，当 FS-ETH-PPI 用于 PC 与 S7-200PLC 通信使用 STEP7 Micro/WIN 软件
时，需在软件中将本地连接设置成“无线电/射频调制解调器”连接方式，当用于 PLC 与 PLC 之间的
通信时，只能用于自由口的 RS485 通信模式，而不能使用西门子的 PPI、多主站 PPI 或高级 PPI 协议，
以及 MPI 和 PROFIBUS 协议。
◆ 128KB SRAM，128KB Code + 32KB Boot
◆ 10/100M以自适应太网接口
◆ 支持符合西门子技术规范的10位和11位RS485通信模式
◆ 支持RS485接口的数据位5，6，7，8可设定
◆ 支持RS485接口的停止位1，1.5，2位可设定
◆ 支持RS485接口的校验位NONE、ODD、EVEN、MARK、SPACE可设定
◆ 支持RS485接口的波特率110～115200bps标准波特率档可设定，不支持187.5Kbps波特率。
◆ 支持调制解调器模式的PPI通信和自由口RS485通信，不支持高级PPI和多主站PPI协议
◆ 智能的协议族：TCP、UDP 、ARP、IP、ICMP、DHCP、BOOTP、DNS
◆ 支持DNS动态域名解析
◆ 工作方式可选择为TCP Server、TCP Client、UDP组播和UDP单播
◆ 内置Flash存储器，能够长期保存用户配置的参数
◆ 支持Windows 95/98/ME/NT/2000/XP/2003/XP/Vista/Win7 操作系统
◆ 网口 1500VDC 电磁隔离，RS485口 1000VDC电磁隔离，电源端口 1000VDC 电磁隔离
◆ 接口保护：电源端口具有极性接反保护和过流保护；RS485 端口具有 500W 防雷击浪涌保护和
过流保护；所有管脚和端子抗静电保护
◆ 由 PLC的 RS485 插座 24V±10% DC 供电，功耗约 1 瓦
◆ 外形尺寸：长×宽×高=65mm×51mm×26mm，35mm标准导轨安装
◆ 操作温度：-40°C to +80°C (-40°F to 176°F)，5% to 95% RH (工业级)
◆ 存储温度：-40°C to +80°C (-40°F to 176°F)，5% to 95% RH
的网口均使用标准网线，无需交叉网线。
Default 按钮：恢复出厂默认设置的参数。用笔尖插入小孔按下按钮约 1 秒钟，产品内部的 Flash
存储器参数恢复到出厂默认参数：IP=192.168.0.250，Username=admin，Password=admin。当用户忘
记该产品的 IP地址、用户名或密码时，可恢复到出厂默认的参数重新进入参数配置。
RS485 接口：RS485 接口为符合西门子 S7-200PLC 的 PPI接口技术规范的 DB9M 针插头，其信
号排列与 S7-200PLC 的 PPI 接口相符，并连接有一条 0.5 米电缆，用户只需将 FS-ETH-PPI的 DB9M
插头直接插到 S7-200PLC 的 PPI接口插座上即可。
FS-ETH-PPI（FS 是四星电子注册商标 FOURSTAR 的缩写）是德阳四星电子技术有限公司研发
和生产的利用以太网和Internet互联网或3G无线网络实现西门子S7-200PLC联网通信的工业级产品。
集成了众多复杂网络协议，支持 TCP Server、TCP Client、UDP单播、UDP组播等多种工作模式，
具有 10M/100M 自适应以太网口和符合西门子技术规范的 10 位和 11 位 RS485 接口，只需简单设置
后即可使用户的 S7-200PLC 轻松连入以太网或 Internet 互联网。
四星电子 FS-ETH-PPI 是一款工业级产品，其网口、RS485口、电源端口三方都实行了隔离，以
适应工业现场的恶劣环境。特别是由于电源端口进行了隔离而且各个信号管脚都带抗静电保护和浪
涌保护，解决了西门子 S7-200PLC 通信口易损坏的问题。
需要提请用户注意的是，当 FS-ETH-PPI 用于 PC 与 S7-200PLC 通信使用 STEP7 Micro/WIN 软件
时，需在软件中将本地连接设置成“无线电/射频调制解调器”连接方式，当用于 PLC 与 PLC 之间的
通信时，只能用于自由口的 RS485 通信模式，而不能使用西门子的 PPI、多主站 PPI 或高级 PPI 协议，
以及 MPI 和 PROFIBUS 协议。
◆ 高速、高可靠工业级标准，抗干扰设计适合电磁环境恶劣的应用场合
◆ 32位RISC (NP7 series) ARM7TDMI 55DMIPS◆ 128KB SRAM，128KB Code + 32KB Boot
◆ 10/100M以自适应太网接口
◆ 支持符合西门子技术规范的10位和11位RS485通信模式
◆ 支持RS485接口的数据位5，6，7，8可设定
◆ 支持RS485接口的停止位1，1.5，2位可设定
◆ 支持RS485接口的校验位NONE、ODD、EVEN、MARK、SPACE可设定
◆ 支持RS485接口的波特率110～115200bps标准波特率档可设定，不支持187.5Kbps波特率。
◆ 支持调制解调器模式的PPI通信和自由口RS485通信，不支持高级PPI和多主站PPI协议
◆ 智能的协议族：TCP、UDP 、ARP、IP、ICMP、DHCP、BOOTP、DNS
◆ 支持DNS动态域名解析
◆ 工作方式可选择为TCP Server、TCP Client、UDP组播和UDP单播
◆ 内置Flash存储器，能够长期保存用户配置的参数
◆ 支持Windows 95/98/ME/NT/2000/XP/2003/XP/Vista/Win7 操作系统
◆ 网口 1500VDC 电磁隔离，RS485口 1000VDC电磁隔离，电源端口 1000VDC 电磁隔离
◆ 接口保护：电源端口具有极性接反保护和过流保护；RS485 端口具有 500W 防雷击浪涌保护和
过流保护；所有管脚和端子抗静电保护
◆ 由 PLC的 RS485 插座 24V±10% DC 供电，功耗约 1 瓦
◆ 外形尺寸：长×宽×高=65mm×51mm×26mm，35mm标准导轨安装
◆ 操作温度：-40°C to +80°C (-40°F to 176°F)，5% to 95% RH (工业级)
◆ 存储温度：-40°C to +80°C (-40°F to 176°F)，5% to 95% RH

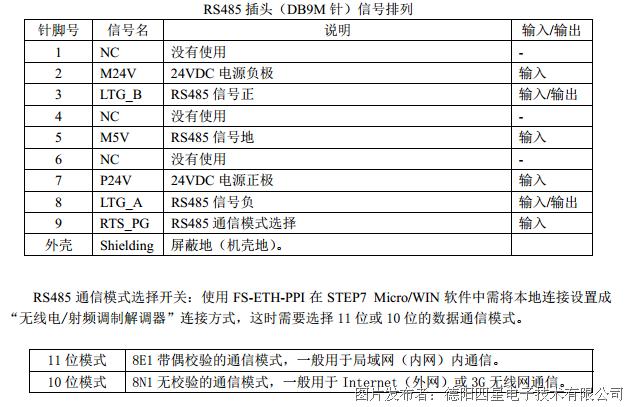

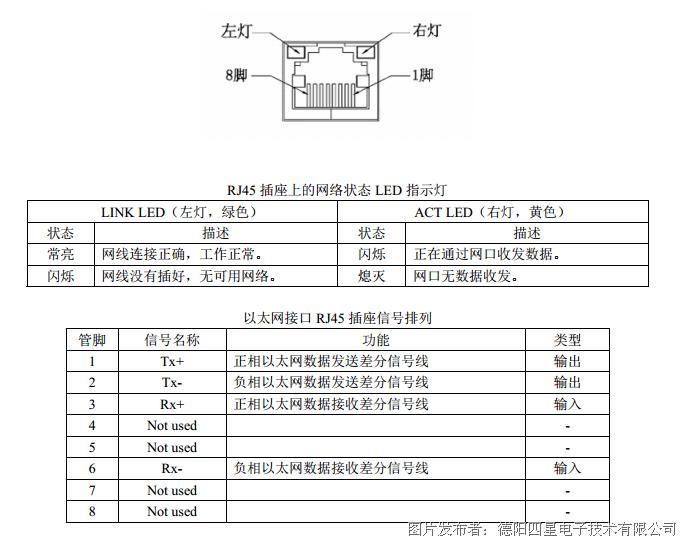

二、外部结构及管脚定义
的网口均使用标准网线，无需交叉网线。
Default 按钮：恢复出厂默认设置的参数。用笔尖插入小孔按下按钮约 1 秒钟，产品内部的 Flash
存储器参数恢复到出厂默认参数：IP=192.168.0.250，Username=admin，Password=admin。当用户忘
记该产品的 IP地址、用户名或密码时，可恢复到出厂默认的参数重新进入参数配置。
RS485 接口：RS485 接口为符合西门子 S7-200PLC 的 PPI接口技术规范的 DB9M 针插头，其信
号排列与 S7-200PLC 的 PPI 接口相符，并连接有一条 0.5 米电缆，用户只需将 FS-ETH-PPI的 DB9M
插头直接插到 S7-200PLC 的 PPI接口插座上即可。
三、内部原理框图
四、FS-ETH-PPI的参数配置，请点击下载：四星电子 FS-ETH-PPI用户手册
