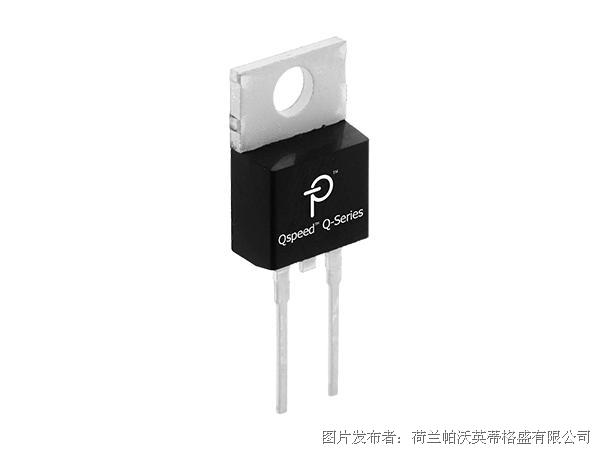

Power Integrations Qspeed Q系列二极管

供稿:荷兰帕沃英蒂格盛有限公司 2016/8/2 15:26:05

0 人气:112

    关键字: 二极管 Qspeed Q系列
    产品分类: 工控元器件 半导体器件
    品牌: Power Integrations
    产品简介:
    Qspeed™二极管在所有硅二极管中具有最低的QRR值。其恢复特性能提高效率、降低EMI并省去缓冲电路。

    Qspeed™肖特基二极管兼具一个极低反向恢复电荷(QRR)和一个极软恢复波形。这些先进特性能够帮助设计师提高其电源转换电路的性能。


    产品详情:

    Qspeed™二极管在所有硅二极管中具有最低的QRR值。其恢复特性能提高效率、降低EMI并省去缓冲电路。

    产品特色

    特性

    • ���QRR、低IRRM、低tRR

    • 可实现高dIF/dt值(1000A/µs)

    • 软恢复

    优势

    • 提高效率


      • 无需缓冲电路

      • 缩减EMI滤波元件的尺寸和数目

    • 实现极快速开关

    应用

    • 功率因数校正(PFC)升压二极管

    • 电机驱动电路

    • DC-AC逆变器



    相关信息

    在PowerEsim上模拟二极管

    Power Integrations已经与PowerEsim建立合作,可为您提供一个快速而准确地模拟Qspeed产品卓越性能的捷径。请点击下面的PowerEsim徽标链接,了解详细信息。




    技术文章

    碳化硅二极管已使硅整流器过时了吗?

    应用概述

    元件选择表

    600 V

    数据手册VRRM
    MAX
    IF<AVG>
    TJ
    =150°1
    VF<TYP>
    TJ
    =150°
    QRR
    TJ
    =25°
    QRR
    TJ
    =125°
    LQA03TC6002600 V3 A2.3 V4.8 nC17.5 nC
    LQA05TC6002600 V5 A2.28 V6.0 nC27 nC
    LQA08TC6002600 V8 A2.3 V7.0 nC36 nC

    300 V

    数据手册VRRM
    MAX
    IF<AVG>
    TJ
    =150°1
    VF<TYP>
    TJ
    =150°
    QRR
    TJ
    =25°
    QRR
    TJ
    =125°
    LQA06T3002300 V6 A1.34 V9 nC27 nC
    LQA10T3002300 V10 A1.36 V10 nC38 nC
    LQA12T300C5300 V6 A1.3 V8.5 nC27 nC
    LQA12B300C3300 V6 A1.3 V8.5 nC27 nC
    LQA16T3002300 V16 A1.4 V12 nC44 nC
    LQA20B300C3300 V10 A1.36 V10 nC38 nC
    LQA20T300C5300 V10 A1.36 V10 nC38 nC
    LQA30T3002300 V30 A1.45 V13 nC53 nC
    LQA30A300C4300 V15 A1.4 V12.5 nC47 nC
    LQA32T300C5300 V16 A1.3 V11.5 nC44 nC
    LQA60A300C4300 V30 A1.45 V13 nC53 nC

    200 V

    数据手册VRRM
    MAX
    IF<AVG>
    TJ
    =150°1
    VF<TYP>
    TJ
    =150°
    QRR<TYP>
    TJ
    =25°
    QRR<TYP>
    TJ
    =125°
    LQA10T200C2200 V5 A0.8 V15.6 nC32.4 nC
    LQA10N200C2200 V5 A0.8 V15.6 nC32.4 nC
    LQA20T200C2200 V10 A0.85 V20 nC48.4 nC
    LQA20N200C2200 V10 A0.85 V20 nC48.4 nC
    LQA30T200C2200 V15 A0.86 V21.5 nC55.4 nC
    LQA30B200C2200 V15 A0.86 V21.5 nC55.4 nC
    LQA40T200C2200 V20 A0.875 V22 nC61 nC
    LQA40B200C2200 V20 A0.875 V22 nC61 nC

    150 V

    数据手册VRRM
    MAX
    IF<AVG>
    TJ
    =150°1
    VF<TYP>
    TJ
    =150°
    QRR<TYP>
    TJ
    =25°
    QRR<TYP>
    TJ
    =125°
    LQA10T150C2150 V5 A0.8 V8.6 nC21.4 nC
    LQA10N150C2150 V5 A0.8 V8.6 nC21.4 nC
    LQA20T150C2150 V10 A0.85 V9.2 nC27.8 nC
    LQA20N150C2150 V10 A0.85 V9.2 nC27.8 nC
    LQA30T150C2150 V15 A0.86 V10.3 nC31.5 nC
    LQA30B150C2150 V15 A0.86 V10.3 nC31.5 nC
    LQA40T150C2150 V20 A0.875 V10.4 nC33.6 nC
    LQA40B150C2150 V20 A0.875 V10.4 nC33.6 nC


    注释:
    1. 温度以摄氏度表示(°C)。
    2. 采用TO-220AC封装。
    3. 采用D2PAK封装。
    4. 采用TO-247AD封装。
    5. 采用TO-220AB封装。
