搜博sonbest SM6070B二氧化碳传感器变送器

供稿:上海搜博实业有限公司 2016/9/6 14:26:09

0 人气:120

    关键字: SM6070B 二氧化碳传感器变送器
    产品分类: 物联网 仪器仪表 分析测试仪表 气体检测/分析 感知层 气体检测
    品牌: 搜博
    产品简介:
    SM6070B 工业型红外二氧化碳(CO2)传感器为 RS485 总线式 CO2 传感器,是一种专门用以监测二氧化碳气体的本质安全型检测仪表。

       SM6070B 工业型红外二氧化碳(CO2)传感器为 RS485 总线式 CO2 传感器,是一种专门用以监测二氧化碳气体的本质安全型检测仪表。仪器能够连续监测二氧化碳气体浓度并远程显示,同时将浓度值转换成 MODBUS-RTU 标准 RS485 电信号传输给关联设备,本传感器还具有报警点、断电点任意设置,可选配超限声光报警等功能。


    产品特点

    1、传感器采用非色散红外气体检测技术检测二氧化碳气体浓度,具有测量精度
    高、调校周期长、 重复性好、测量范围宽、使用寿命长、不受其它背景气体(CH4、
    H2S、SO2、N2、O2 等)影响等优点。
    2、传感器在设计上采用高性能单片微机和高集成数字化电路,结构简单、性能
    可靠、调试、维护方便。
    3、传感器除可连续检测瓦斯,还具有超限报警输出功能。
    5、传感器整机采用低功耗设计,带载距离长。
    6、传感器的外壳采用了高强度结构设计,抗冲击能力强。
    使用注意:
    1.设备所内置 CO2 传感器属于非色散红外二氧化碳传感器,需要充分的通电加热
    后才能达到良好的使用状态,我们建议你至少预热 30 分钟,甚至达到 2-12 小时预热。
    2.本产品用于大棚、环境、空气质量控制的二氧化碳探测装置。适宜于二氧化碳
    浓度的探测,二氧化碳气体敏感元件测试浓度范围:0 -5000ppm。低于 350ppm,传感
    器也能够检测到CO2浓度,但因气流波动较大,日常空气中的CO2含量约200-1000ppm。
    您在测试该模块时候会将它置于身边,您呼吸产生的 CO2 气体将被传感器检测到,电

    压输出会因您的呼吸而波动,所以并不是模块不稳定而是它太灵敏。


    技术参数

    参数 技术指标
    测量范围 0-5000ppm
    最大允许误差 ±300ppm;
    重复测试 ±200ppm;
    波特率 9600
    通讯端口 RS485,设备地址可设
    供电电源 总线供电,DC6V-24V 1A
    耗电 4W
    运行温度 -30 - 85℃
    工作湿度环境: 0~95%RH

    外形尺寸 125×80×60mm³


    产品结构

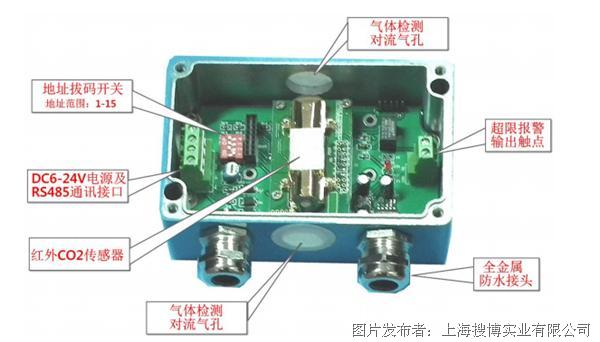

    如上图所示,产品由地址拔码开关、电源接口、气体检测气窗(孔)、超限报警输出触点、红
    外 CO2 传感器及全金属防水接头等几部分组成。
    1.电 源 及 RS485 通 讯 接 口
    打 开产 品 壳体 后 ,根 据上 图 所示 ,接 线座 在 产品 内 部左 边,请 根据 电
    路 板上 标 识进 行 接线 。
    标 号 说 明
    VCC 电 源正 极,电 压范 围 :DC6-24V
    GND 电 源负 极
    A+ RS485 A+

    B- RS485 B-

    2. 设备地址设置
    在 应用 中 , 有时 需 要 多机 联 网 使用 , 联 网中 的 设备 地 址 不能 相 同 ,故 用
    户 需更 改 设备 地 址 。本 设备 设 备地 址 的更 改 是通 过 拔码 开 关 S2 来 实现
    的 。拔 码 开关 S2 的 1-4 段 与地 址 的关 系2. 设备地址设置
    在 应用 中 , 有时 需 要 多机 联 网 使用 , 联 网中 的 设备 地 址 不能 相 同 ,故 用
    户 需更 改 设备 地 址 。本 设备 设 备地 址 的更 改 是通 过 拔码 开 关 S2 来 实现
    的 。拔 码 开关 S2 的 1-4 段 与地 址 的关 系
    统 如下 表 所示 :




    拨 码开 关 S2(拨 码开 关 上的 数 字为 段 号)
    段 4 段 3 段 2 段 1 设 备地 址
    0 0 0 0 0
    0 0 0 1 1
    0 0 1 0 2
    0 0 1 1 3 … … … … …
    1 1 1 1 15

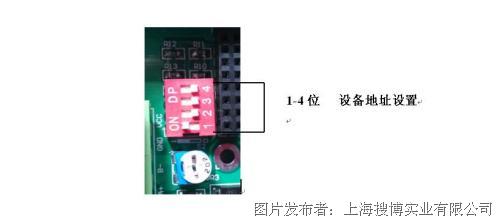

    默认设备地址为 1,拔码位置如上图所示。

    注意 : 必须重新启动设备(断电)新的设备地址的设置才能够生效

    3.外接报警设置



    标 号 说 明
    NO CO2 浓 度超 过 上限 值 时,电 压为 5V
    CON 电 源负 极

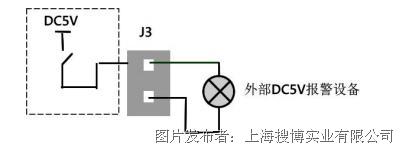

    根据电路板的标识接报警器,接口如上图,当CO2浓度超过设置的上限值时设备报
    警,默认的报警上限值是1000ppm。


    安装尺寸


    通讯协议

    在组态软件中,寄存器对照表:
    序 号 名 称 寄 存器 地 址 数 据类 型
    1 CO2 含量值寄存器 40001 整型
    2 量程缩放系数 40005 整型
    3 偏移量寄存器 40006 整型
    4 报警参数 40007 整型
    2)查询设备地址(功能号:0x25 辅助命令号:0x02 )
    若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备
    地址。
    发送命令格式:
    [设备地址:0xFA][命令号:0x25][ 辅助命令号:0x02] [00 00 01] [CRC16]
    说明:
    A、设备地址 0xFA 为通用设备查询地址。
    B、00 00 01 为十六进制数,为固定值,不可更改。
    比如查询当前设备地址,命令为 FA 25 02 00 00 01 99 FE
    设备响应: 01 25 01 01 D0 43
    设备响应格式:[设备地址][命令号] [数据长度:1 字节] [随机字节:1 字节] [CRC16]
    比如:01 25 01 01 D0 43 表明设备地址为 01 。
    3)量程缩放系数设置(功能号:0x06 辅助命令号:0x0A )
    当数据与用户照度计或标准参照标准有误差时,我们可以通过调整量程缩放系数据
    来减小显示误差。此参数用于设备出厂前校正,用户无校正设备,建议使用不要更改
    此值。
    发送命令格式:
    [设备地址][命令号:0x06][ 辅助命令号:0x0A ] [00] [量程缩放系数] [CRC16]
    说明:
    A、设备地址:当前设备地址。
    B、辅助命令: 为固定值,不可更改。
    C、量程缩放系数: 值范围 1000-50000,对应实际系数为 0.1000-5.0000。即可对当前显
    示值可缩小 10 倍或放大 5 倍。对应十六进制量程范围为:0x03E8-0xC350
    如果当前值偏小,建议系数大于 1,即该参数大于 10000,如果当前值偏大,建议系数
    1,即该参数小于 10000。
    比如设置当前传感器量程放大 1.0010 倍,那此参数值应该为 10010,对应十六进制为
    0x 27 00,则设置命令为 01 06 0A 04 27 00 51 E8 21 C7
    设备响应: 01 04 27 00 5B E9
    设备响应格式:[设备地址][命令号] [参数值] [CRC16]
