搜博sonbest MH-Z14智能红外气体小模组

    MH-Z14 NDIR 红外气体小模组是一个通用型、小型传感器，利用非色散红外（NDIR）原理对空气中存在的CO2进行探测，具有很好的选择性，无氧气依赖性，寿命长。内置温度传感器，可进行温度补偿；同时具有数字输出与模拟电压输出，方便使用。MH-Z14是将成熟的红外吸收气体检测技术与精密光路设计、精良电路设计紧密结合，制作出的通用型红外气体传感器。可广泛应用于暖通制冷与室内空气质量监控，工业过程及安全防护监控，农业及畜牧业生产过程监控。

产品特色：

_ 低功耗
_ 提供UART、模拟电压信号、PWM波形等多种输出方式
_ 响应时间快
_ 温度补偿，卓越的线性输出
_ 优异的稳定性
_ 使用寿命长
_ 抗水汽干扰

_ 不中毒

应用与方案

本产品设计、制造、检定遵循以下国标： GB/T13384-92 《机电产品包装应用技术条件》

接口说明　

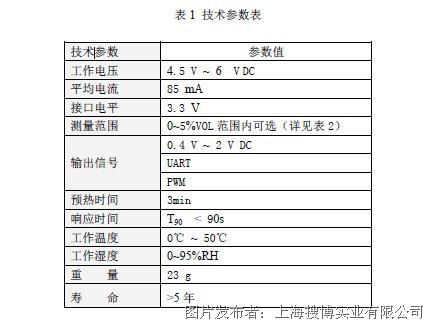

技术参数

注：上表中的F.S指满量程

2.1 结构原理

2.2 管脚定义及信号输出方式

一、管脚定义
Pad1、 Pad15：Vin（电压输入4.5V~6V）
Pad2、Pad3、 Pad12：GND
Pad4：DAC2
Pad5：DAC1
Pad6：PWM output
Pad7、 Pad8、 Pad9：NC
Pad10、Pad13：UART（TXD） 0~3.3V数据输入
Pad11、Pad14：UART（RXD） 0~3.3V数据输出

二、模拟电压输出
DAC1输出电压范围（0~2.5V），对应气体浓度（0~满量程）
DAC2输出电压范围（0.4V~2V），对应气体浓度（0~满量程）
MH-Z14 CO2 小模组使用说明书

三、PWM 输出
以测量范围为2000ppm 的PWM 输出为例：
CO2 浓度输出范围 0ppm~2000ppm
周期 1004ms±5%
周期起始段高电平输出 2ms（名义上）
中部周期 1000ms±5%
周期结束段低电平输出 2ms（名义上）
通过PWM 获得当前CO2 浓度值的计算公式：
C 2000 (T 2ms) /(T T 4ms) ppm H H L ? ? ? ? ?
其中：
ppm C
为通过计算得到的CO2 浓度值，单位为ppm；
H T 为一个输出周期中输出为高电平的时间；
L T 为一个输出周期中输出为低电平的时间：

3 工作环境工作电压：4.5V~6V DC 温度范围：0°C ~50°C 湿度范围：0~95%RH

4 传感器供电影响为了保证传感器正常工作，传感器的恢复供电时间必须小于50MS，工作电压保持在4.5V~6V DC范围中，超出此电压范围将会导致故障指示，或传感器将不能正常工作。 MH-Z14 CO2 小模组使用说明书

5 通讯协议 MH-Z14是通过UART进行通讯的，模块工作于UART的从机模式，可以与外部的MCU相联，详细协议内容及UART通讯命令，请参考MH-Z系列通讯协议说明。

外形尺寸

产品选型

为了能够提供满足客户需求的传感器，请客户提供以下详细信息。

     1） 传感器名称。 2） 传感器量程。 3） 传感器的分辨率。
