Altair HyperMesh

供稿:中国工控网 2017/6/7 11:46:35

星级:0 人气:339

    关键字: Altair HyperMesh
    产品分类: 其它
    品牌:
    产品简介:
    HyperMesh 是一款市场领先的多学科有限元前处理器,它可以对最大、最复杂模型的生成过程(从导入 CAD 几何结构到导出可随时运行的求解器文件)进行管理。

      HyperMesh 是一款市场领先的多学科有限元前处理器,它可以对最大、最复杂模型的生成过程(从导入 CAD 几何结构到导出可随时运行的求解器文件)进行管理。

    优势

      强大的企业级有限元分析建模解决方案


    HyperMesh 与各种 CAD 和 CAE有直接接口,支持自定义集成方式,可以无缝地融入任何工程设计环境中。


    HyperMesh 为用户提供了一个强大、通用的企业级有限元分析建模平台,帮助用户最大程度降低在建模工具上的投资及培训费用。


    高速、高质量的网格划分技术


    依靠壳、四面体或六面体的自动网格划分或半自动网格划分功能,HyperMesh 简化了复杂模型的建模流程。


    通过自动化装配模型功能及批处理网格划分功能提高用户效率


    HyperMesh 与 PDM 紧密连接,便于双向通信,此外, HyperMesh 可以直接管理零部件表现形式及配置。


    批处理网格划分技术无需用户进行手工的几何清理及网格划分工作,可加快模型的开发过程。


    具有高度自动化的模型快速组装方法,包括对螺栓、焊点、粘合剂和焊缝的分配与管理。


    交互功能、基于体积的网格变形功能和设计变量定义功能


    凭借一系列灵活的网格变形工具,用户无需重新划分网格便可修改原始网格,从而自动研究新的备选设计方案。


    CAD 与 FEA 之间的无缝集成


    可直接从薄壁型的立体几何中提取壳单元,包括用强大的中面网格生成工具自动分配厚度。


    可从几何文件中提取复合材料数据,并通过极少的用户交互将其传输至有限元数据。


    用户可以从有限元模型中检索 3D CAD 几何模型,以便与设计团队和工程团队沟通设计方向。

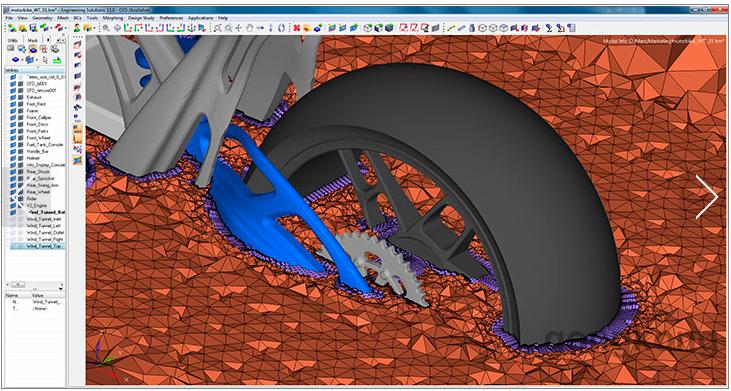

    画廊

    功能

    一流的网格划分工具

    HyperMesh 为用户呈现了一套简单易用的先进工具,用于构建和编辑 CAE 模型。创建 2D 和 3D 模型时,用户可使用各种网格生成功能,以及 HyperMesh 强大的网格自动划分模块。


    高质量网格划分


    表面网格划分


    Solid map 六面体网格划分


    四面体网格划分 


    CFD 网格划分


    SPH 网格划分


    网格变形

    HyperMorph 是一款功能强大的解决方案,它交互式地从参数方面更改有限元模型的形状。利用这种独特的方法,可以在不降低网格质量的基础上快速更改有限元网格的形状。在变形过程中,HyperMorph 还支持创建用于后续设计优化研究的形状变量。


    网格批处理

    对于大型装配,Altair® BatchMesher™ 是自动生成高质量有限元网格的最快方法。 通过最大程度地减少人工网格划分任务,这种网格自动划分技术可为工程仿真活动节省更多时间。 BatchMesher 可提供用户指定的网格划分准则和几何清理参数,并能够输出定制模型文件格式。


    CAD 互操作性

    HyperMesh 支持导入和导出的 CAD 数据格式在行业内领先。 此外,HyperMesh 还具有强大的工具,用于清理导入的几何结构,从而便于高效生成高质量网格。边界条件也可直接施加到几何,并自动映射到底层单元。


    CATIA 和 CATIA 复合材料链接


    FiberSim


    IGES(导入和导出)


    Intergraph


    JT(导入和导出)


    Parasolid(导入和导出)


    ProE 和 CREO


    SolidWorks


    STEP(导入和导出)


    Tribon


    UG


    连接器

    连接器是用来连接几何结构或 FE 实体的几何实体,可以用于创建点焊、焊缝、粘合剂、螺栓或其他连接装置。连接器可以从几何实体转换为各种求解器特定的 FE 表现形式。也可以不转换,在下一次转换时将表现形式改为其他类型或求解器配置文件。连接器包其自身位置、链接部件,连接规则和实现类型。连接器可以手动创建,从现有 FE 连接中获取或从文本文件导入生成。


    复合材料

    HyperMesh 具有强大的功能,可对高度复杂的复合材料结构进行建模。层实体用于根据几何结构或单元定义各层的形状。层压实体用于定义复合材料部件的叠加顺序。复合材料的定义是通用的,并且可以转换为多种求解器配置文件。


    为了便于审查,复合材料结构可以采用 3D、分离的各层、以图形形式呈现的层方向来呈现。


    为提高工作流程的效率,CATIA 阅读器的功能已经经过增强,可以直接从几何文件中读取复合材料的定义,如层形状、材料和层方向等。FiberSIM 褶皱数据可以才能非常类似的方式导入。HyperMesh 提供了全面的映射算法,可将几何结构输入数据转化为 FE 网格及相关属性。


    CAE 求解器接口

    HyperMesh 支持导入和导出一系列不同的求解器格式。除了完全支持的求解器外,HyperMesh 还为支持的各求解器提供一个完全定制的环境(用户配置文件)。此外,它还具有一定的灵活性,可以通过独特而简单的接口语言支持更多求解器


    Collaboration Tools

    HyperMesh Collaboration Tools可进行标准安装,并支持开箱即用。因此,用户可以在功能强大且真正协作化的环境下工作。所有 HyperMesh 文件对话框均紧密集成了“浏览”对话框,便于用户高效地搜索数据库和检索文件。Organize Browser 能够帮助构建仿真数据和文件版本。无论是个人数据还是团队数据,都能得到高效的管理,从而确保始终使用最新版本的文件。其中,关键字搜索可实现对数据库的高效搜索。Connect 是指与常规团队数据库或公司 PLM 系统的连接。文件可从数据库中取回或上传。协作工具中还包含一个材料库,支持对公司材料数据库进行搜索和过滤。


    根据您的环境定制 HyperMesh


    配置 HyperMesh 界面: 通过易用界面来定制您自己的建模环境,包括拖拽工具栏、可配置的下拉菜单和键盘快捷键等。


    自定义实用程序: 创建可完全集成至 HyperMesh 界面内的自定义应用程序。


    求解器输入转换器: 用户可以通过添加输入转换器来读取不同的分析数据,从而扩展 HyperMesh 的界面支持。


    求解器导出模板: 导出模板用于以用户定义的格式导出 HyperMesh 数据库,以用于不支持的求解器。
