上海迅饶 IO模块 N6442

上海迅饶自动化科技有限公司

2019/6/10 17:56:21

产品简介：

支持Modbus TCP/UDP协议，可以快速实现与支持该协议的控制器实现网络连接，进行快速I/O端口扩展。

产品分类：

物联网现场总线分布式I/O 网络层接入传输交换产品

品牌：

迅饶

产品介绍

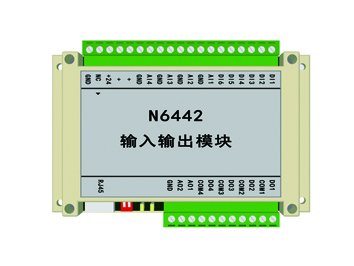

N6442

一、概述

本产品采用主流的ARM核 32位微处理器，支持Modbus TCP和Modbus UDP两种协议（任选一种），可以实现控制器的I/O模块快速扩展。

二、核心参数

处理器：32位，时钟频率：72MHZ

内存：64KB闪存，20KB随机存取内存

电源：DC/AC 24V

通讯：Modbus TCP/UDP 10/100M

数字输入：支持干触点输入

数字输出：24V AC/DC ≤3A

模拟输入：12位分辨率，支持0-10V、0-20mA输入及NTC10K（B=3950）输入

模拟输出：10位分辨率，支持0-10V、0-20mA输出

三、型号说明

型号BI/DIBO/DO AI AO N64426442

四、协议说明

支持Modbus TCP/UDP协议，可以快速实现与支持该协议的控制器实现网络连接，进行快速I/O端口扩展。

五、寄存器定义说明

Modbus TCP/UDP协议对应寄存器

BI/DI---Input Status(0x02)BI/DI寄存器地址BI/DI 说明 100011 数字量输入端口100022数字量输入端口100033数字量输入端口100044数字量输入端口100055数字量输入端口100066数字量输入端口BO/DO—Coil Status(0x01/0x05) BO/DO寄存器地址BO/DO端口说明 000011数字量输出端口000022数字量输出端口000033数字量输出端口000044数字量输出端口

AI---Input Register(0x04)AI寄存器地址AI说明 30001 1 模拟量输入端口300022模拟量输入端口300033模拟量输入端口300044模拟量输入端口AO---Holding Register(0x03/0x06)AO寄存器地址AO端口说明 400011模拟量输出端口400022模拟量输出端口

六、ModbusTCP常见问题
问：模块默认通讯参数是什么？
答：ModbusTCP模块出厂默认IP为192.168.1.88，端口号为502。
问：如何修改模块的IP地址？
答：通过浏览器输入模块的IP进入后台网页修改IP 。

问：忘记了IP如何恢复？
答：在供电的情况下，将红色拨码键 2 拨到NO然后复位，之后断电重启。IP会恢复到默认出厂IP 。
