搜博SD6630B-MOSI 四通道土壤水分、温度数据采集仪

上海搜博实业有限公司

2019/8/9 16:20:16

产品简介：

SD6930B-MOSI土壤水分采集仪,支持多通道电压采集功能,配合4个电压型土壤水分传感器SM3002V，该设备配合高精度土壤水分、温度传感器及数据采集系统，组成一套完整的自动监测系统

产品分类：

仪器仪表现场仪表其它

品牌：

搜博

产品介绍

土壤含水量参数可以用来研究灌溉时间、灌溉量、水渗入的深度、根系吸收水的方式及土壤水分运动与时间的关系等。土壤水分决定了溶解的营养物质或污染物的运输与储存以及植物的水分利用率。SD6930B-MOSI通过测量土壤的电介质常数，从而计算出土壤体积含水量。它是此类传感器中唯一对土壤盐度和温度效应相对较低的一种，而且耗电极少。
SD6930B-MOSI土壤水分采集仪,支持多通道电压采集功能,配合4个电压型土壤水分传感器SM3002V，该设备配合高精度土壤水分、温度传感器及数据采集系统，组成一套完整的自动监测系统，可以实时记录田间土壤水分含量及温度，为研究人员提供第一手田间数据资料。
本模块可应用于(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分及温度控制系统(3) 食用菌水分及温度控制系统（4）沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
产品可选配Wi-Fi功能

技术参数及特点

参数	值
电源电压范围	DC6V-24V
水分测量范围	0~100%（可设置显示量程）
水分测量精度	3%FDS
温度测量范围	-30 ~ +70℃
温度测量精度	0.5℃（0 ~70℃）
支持传感器个数	4个
波特率	4800，9600，19200，默认9600
通讯端口	RS485 MODBUS-RTU协议
耗电	≤5W
存储温度	-40 - 85℃
运行环境：	-40℃～+85℃
外形尺寸	125×180×30mm³

接口与设置

如上图所示，设备由电源接口、RS485通讯接口、传感器接线座、显示屏及设备地址设置拔码开关等几部分组成。

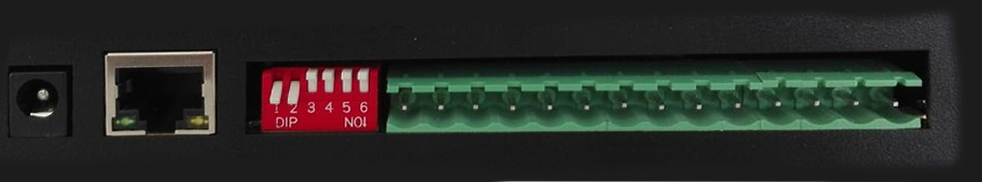

设备正前面，如下图所示，分别为电源，以太网，地址拨码开关和传感器接线座。

设备地址设置

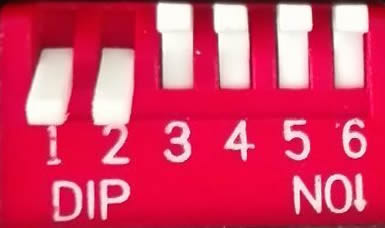

功能标识	拨码方式	说明
USB/485/WIFI	1,2拔向ON位置	配置
GPRS Run	3,4拔向ON位置	运行
GPRS Config	5,6拔向ON位置	GPRS配置

默认设备地址为1，拔码位置如上图所示。
注意 : 必须重新启动设备(断电)新的设备地址的设置才能够生效

产品接线座

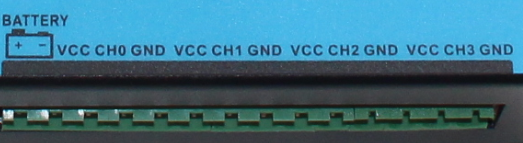

设备自带了14芯的接线座，左边2芯为电源，右边12芯为传感器接线座，分为4个通道，每个通道3个引脚。

设备供电电源接口为两芯绿色接插件。设备使用的电源为 DC9-24V，最大电压不允许超过24V,最小电压不低于5.5V,单机使用时建议使用的电源为DC9V 1A，若传感器较多及引线较长时，建议使用2A-3A的DC9V电源。多机远距离通讯时，建议用DC12 2A以上单片机电源。

标号	说明
V+	供电电源正极
CH1	即DATA1，通道1传感器数据引脚
GND	供电电源负极
V+	供电电源正极
CH2	即DATA1，通道1传感器数据引脚
GND	供电电源负极
V+	供电电源正极
CH3	即DATA3，通道3传感器数据引脚
GND	供电电源负极
V+	供电电源正极
CH4	即DATA4，通道4传感器数据引脚
GND	供电电源负极
BATTERY+	电源正极
BATTERY-	电源负端

典型应用

SM6930B-MOSI可以直接接4个传感器，可以直接与土壤水分温度传感器相连接。图示举例与SM3002V传感器相连接。模块与传感器之间的引线距离最长可达50米。SM6930B-MOSI与上位机之间为RS485总线，距离最远可长达1200米。因模块电源电压为6-24V宽范围，故可远程供电，组网更方便。
