搜博SM2182B RS485大气气压传感器

搜博SM2182B RS485大气气压传感器

2019/8/14 11:54:32
产品简介:

SM2182B采用标准RS485总线 MODBUS-RTU协议,方便接入PLC,DCS等各种仪表或系统,用于监测大气气压等状态量。内部使用了较高精度的传感内核及相关器件

产品分类:

仪器仪表 压力仪表 现场仪表 压力传感器

品牌:

搜博

产品介绍

SM2182B采用标准RS485总线 MODBUS-RTU协议,方便接入PLC,DCS等各种仪表或系统,用于监测大气气压等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS等多种输出方式。

 技术参数



技术参数参数值
品牌搜博
气压测量范围30~110kpa
气压测量精度±0.5%
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC9~24V 1A
运行环境温度-30~80°C
运行环境湿度5%RH~90%RH

 产品接线

    任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线,接好线确认无误后再通电使用。部分产品无引线,线芯颜色仅供参考。





编号引线颜色标号说明
1红色V+电源正极
2绿色V-电源负极
3黄色A+RS485 A+
4兰色B-RS485 B-

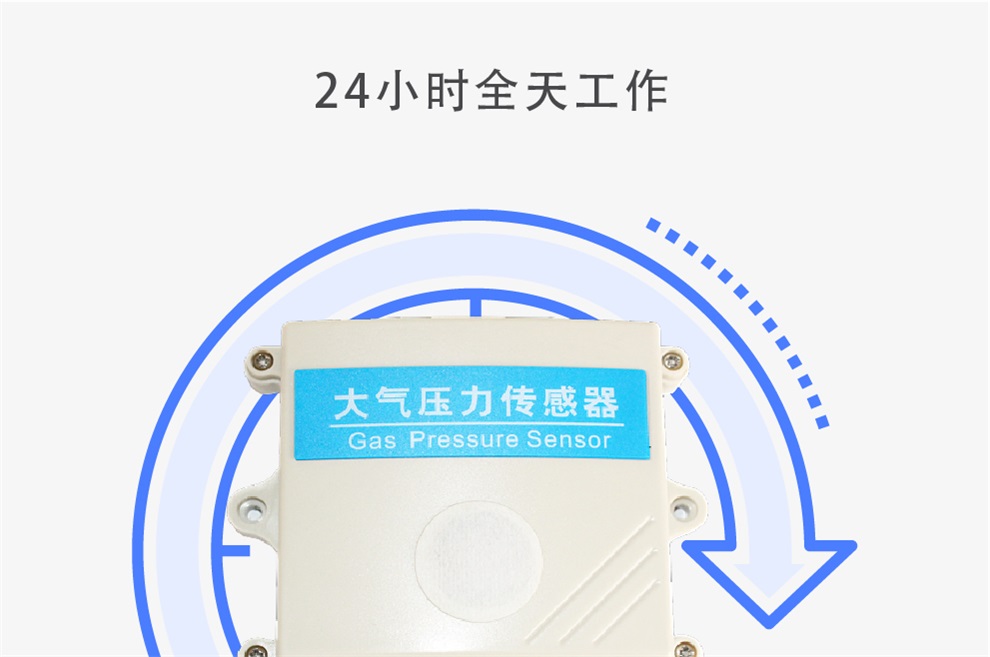

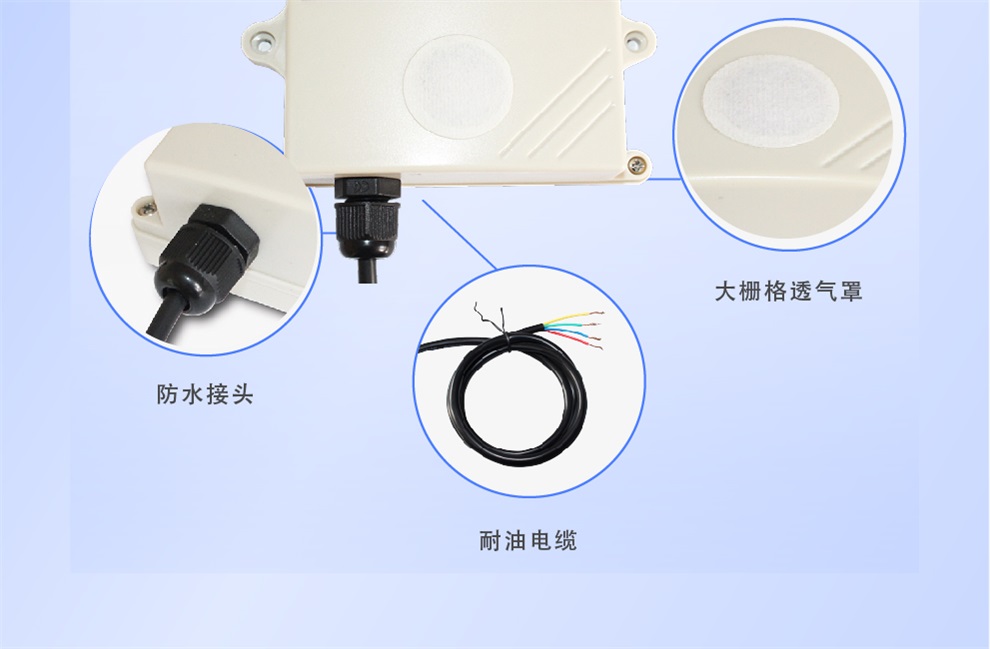

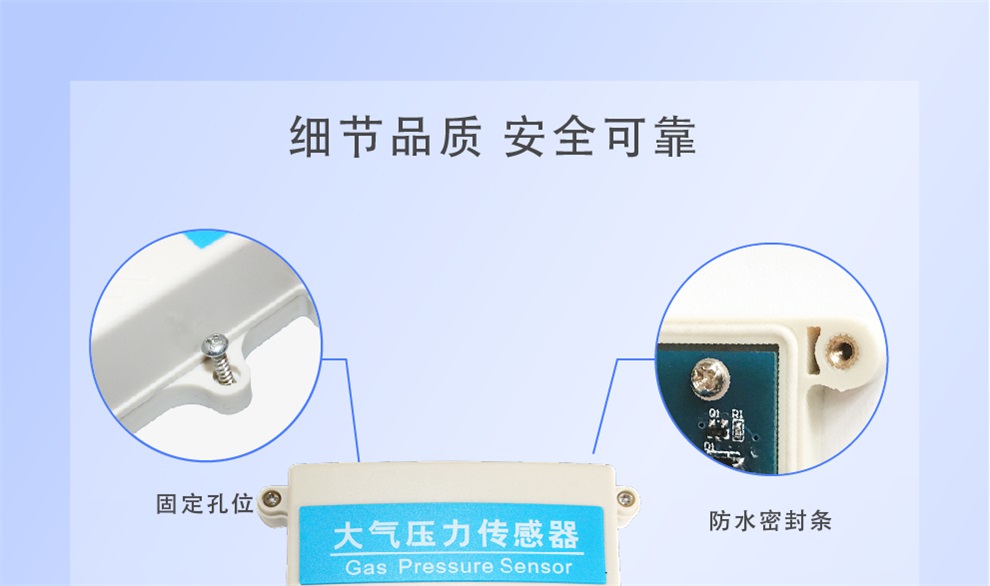

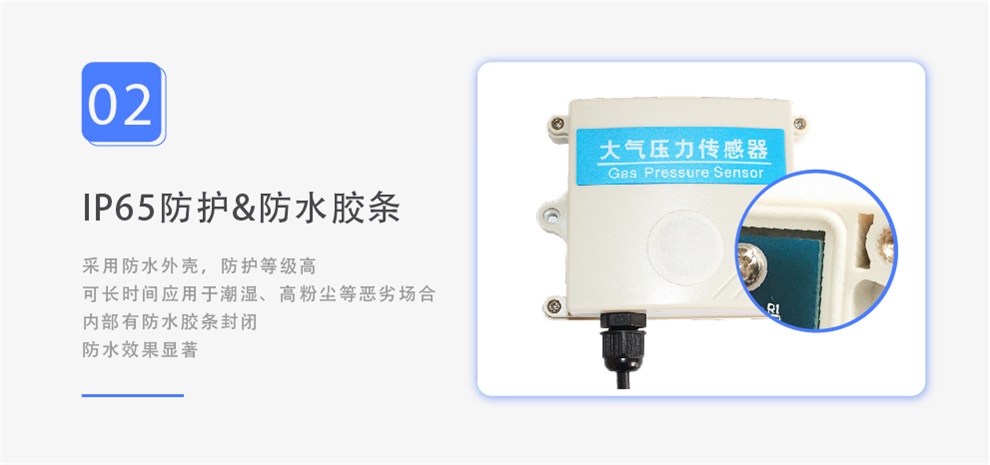

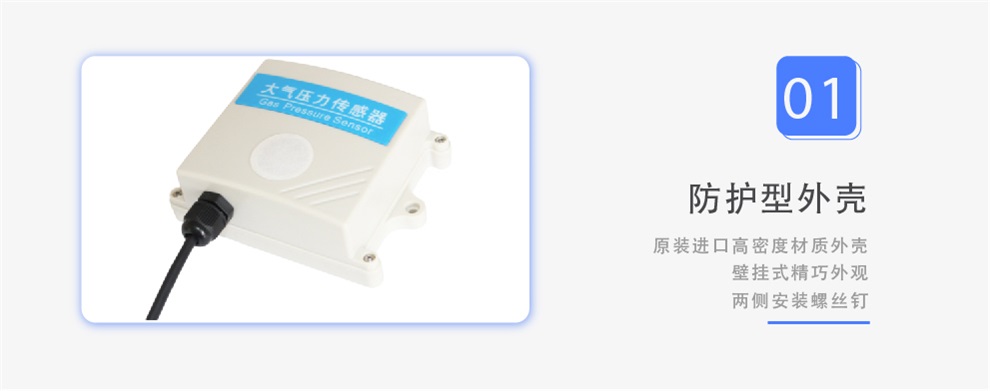

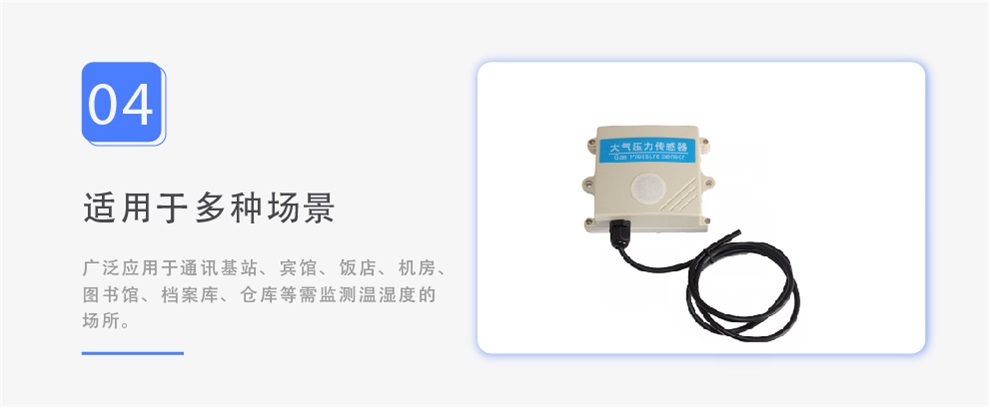

 产品特色

SM2182B

SM2182B

SM2182B

SM2182B

SM2182B

SM2182B

SM2182B

SM2182B

SM2182B

SM2182B

 外形尺寸

SM2182B

 通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。






设备地址功能码起始地址数据长度校验码
010300 0000 0184 0A

    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式解析如下:






设备地址功能码数据长度数据1校验码
01030200 7979 A6

    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
2. 数据地址表






组态地址寄存器地址寄存器说明数据类型值范围
4000100 00大气气压寄存器只读0~65535
4010000 64型号编码读/写0~65535
4010100 65测点总数读/写1~20
4010200 66设备地址读/写1~249
4010300 67波特率读/写0~6
4010400 68通讯模式读/写1~4
4010500 69协议类型读/写1~10

3 读取与修改设备地址
(1) 读取或查询设备地址
    若不知道当前设备地址、且总线上只有一个设备时,可以通过命令FA 03 00 64 00 02 90 5F 查询设备地址。






设备地址功能码起始地址数据长度校验码
FA0300 6400 0290 5F

    FA即250为通用地址,当不知道地址时可以用250这个地址来取得真实设备地址,00 64为设备型号的寄存器。
    对于正确的查询命令,设备会响应,比如响应数据为:01 03 02 07 12 3A 79,其格式解析如下表所示:






设备地址功能码起始地址型号编码校验码
01030255 3C 00 013A 79

    响应应数据中,第一个字节01表示当前设备的真实地址为,55 3C 转换为10进制为21820即表示当前设备主型号为21820,后面两字节00 01表示该设备有一个状态量。
(2)更改设备地址
    比如当前设备地址为1,我们希望更改为02,则命令为:01 06 00 66 00 02 E8 14 。






设备地址功能码寄存器地址目标地址校验码
010600 6600 02E8 14

    更改成功后,设备会返回信息:02 06 00 66 00 02 E8 27 ,其格式解析如下表所示:






设备地址功能码寄存器地址目标地址校验码
010600 6600 02E8 27

    响应应数据中,修改成功后,第1个字节为新的设备地址,一般设备地址更改后,立即生效,此时用户需要同时将自己软件的查询命令做相应更改。
4 读取与修改波特率
(1) 读取波特率
    设备默认出厂波特率为9600,若需要更改,可根据下表及相应通讯协议进行更改操作。比如读取当前设备的波特率ID,命令为:01 03 00 67 00 01 35 D5 ,其格式解析如下。






设备地址功能码起始地址数据长度校验码
010300 6700 0135 D5

    读取当前设备的波特率编码。波特率编码:1为2400; 2为4800;3为9600;4为19200;5为38400;6为115200。
    对于正确的查询命令,设备会响应,比如响应数据为:01 03 02 00 03 F8 45,其格式解析如下表所示:






设备地址功能码数据长度波特率编码校验码
01030200 03F8 45

    根据波特率编码,03为9600,即当前设备的波特率为9600。
(2)更改波特率
    比如将波特率从9600更改为38400,即将代码从3更改为5,则命令为:01 03 00 66 00 01 64 15 。






设备地址功能码寄存器地址目标波特率校验码
010300 6600 0164 15

    将波特率从9600更改为38400,即将代码从3更改为5。新的波特率会即时生效,此时设备会失去响应,查询设备的波特率需做相应修改。
4 读取校正值
(1) 读取校正值
    当数据与参照标准有误差时,我们可以通过调整“校正值”来减小显示误差。校正差值可修改范围为正负1000,即值范围为0-1000或64535-65535。 比如当显示值偏小100时,我们通过增加100来校正,命令为:01 03 00 6B 00 01 F5 D6 。在命令中100即十六进制0x64;如果需要减小,则可以设置负值,比如-100,对应十六制制值为FF 9C,其计算方式为100-65535=65435,再转为十六进制则为0x FF 9C。设备校正值是从00 6B开始,我们以第1个参数为例进行说明,多个参数时校正值读取与修改方法相同。






设备地址功能码起始地址数据长度校验码
010300 6B00 01F5 D6

    对于正确的查询命令,设备会响应,比如响应数据为: 01 03 02 00 64 B9 AF,其格式解析如下表所示:






设备地址功能码数据长度校正值校验码
01030200 64B9 AF

    响应应数据中,第一个字节01表示当前设备的真实地址,00 6B为第一个状态量校正值寄存器。若设备有多个参数,其它参数操作方式与此相同,一般温度、湿度有此参数,光照一般没有此项。
(2)更改校正值
    比如当前状态量偏小,我们希望将其真实值加1,当前值加100校正操作命令为:01 06 00 6B 00 64 F9 FD 。






设备地址功能码寄存器地址目标地址校验码
010600 6B00 64F9 FD

    操作成功后,设备会返回信息:01 06 00 6B 00 64 F9 FD ,成功更改后,参数立即生效。

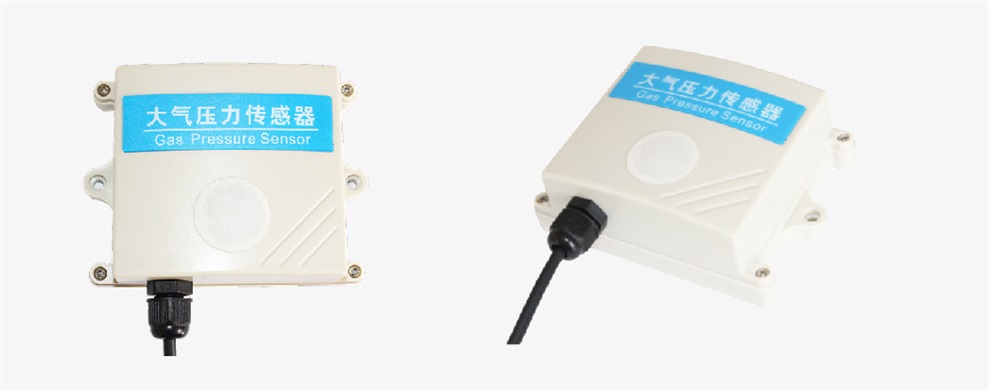

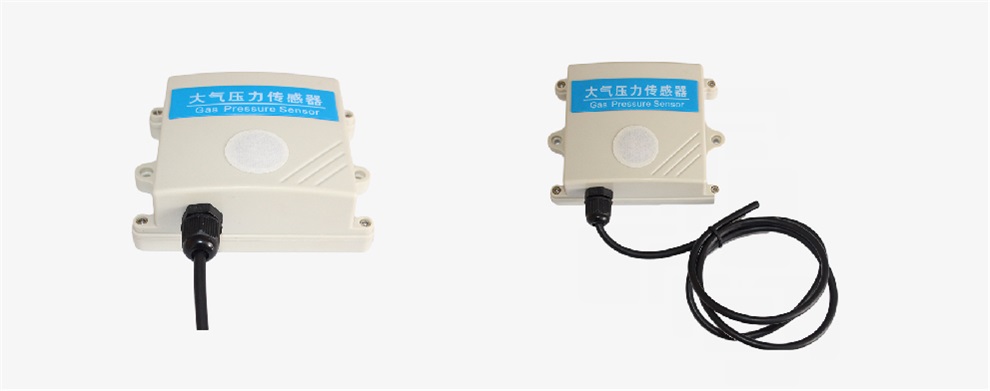

 实物照片

SM2182B

SM2182B
