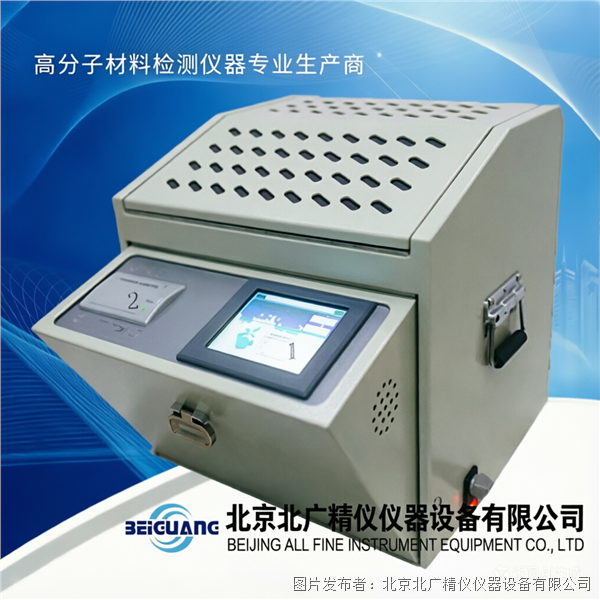

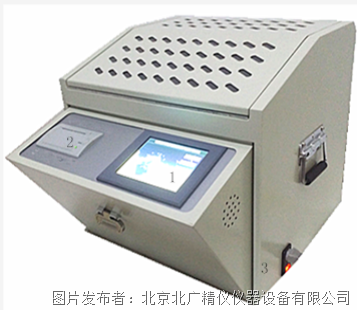

北广精仪变压器油介损及电阻率测试仪GDAT-C2

一、设备核心定位与基本原理

在电力系统中，绝缘油的介电性能直接关系到充油设备（如变压器、互感器、套管等）的安全运行寿命。变压器油介损及电阻率测试仪GDAT-C2是专门针对绝缘油介质损耗因数（tgδ）及体积电阻率进行测量的智能化设备。

变压器油介损及电阻率测试仪GDAT-C2其工作原理基于交流电桥平衡法。设备内部集成高精度测试电桥、多级程控放大电路与数字信号处理系统。在设定的测试电压与频率下，通过对油杯施加交流高压，精确测量流过绝缘油的标准电流与泄漏电流的相位差，从而计算出介质的损耗角正切值（介损值）。同时，通过施加直流高压，测量稳态电流值，根据欧姆定律换算得出绝缘油的体积电阻率。整个过程由微处理器自动控制，有效排除了人工读数带来的偶然误差。


二、主要技术参数与性能特征

1. 测量范围：介损值（tgδ）通常为 0.000001 ～ 9.999999；电阻率（ρ）通常为 2.5×10⁷ ～ 2.5×10¹³ Ω·m

2. 测试电压：介损测试 AC 0V ～ 2000V 连续可调；电阻率测试 DC 0V ～ 500V 连续可调

3. 测量精度：介损值 ±(读数×0.5% + 0.0001)；电阻率 ±(读数×10%)

4. 分辨率：介损值 0.000001；电阻率 0.01×10¹² Ω·m

5. 控温范围：室温 ～ 120℃ （针对油杯加热，控温精度 ±0.5℃）

6. 电源适配： AC 220V ± 10%，50Hz

7. 工作环境：温度 -10℃ ～ 40℃，湿度 < 80%RH

8. 设备重量：约 15kg ～ 25kg （视内部升压与加热模块配置而定）

三、核心性能优势解析

1. 一体化集成设计设备将高压电源、微电流检测单元、温度传感器及数据处理中心融合于单一机箱。相较于传统分立式的测试电桥与外接升压器，大大简化了现场接线的复杂度，提升了系统的抗干扰能力。

2. 全自动测量流程操作人员仅需设定目标电压与温度，设备即可自动完成升温、稳压、采样、计算及结果显示。内置高压端和保护端双屏蔽技术，能够在强电磁干扰环境下提取微弱信号。

3. 多重安全防护机制具备完备的接地检测、过流保护及温度传感器开路报警功能。在测试结束后，设备会自动进行高压放电，保障操作人员与设备硬件的安全。

4. 数据管理与通讯配备大屏幕液晶显示屏及微型打印机，支持测试数据的本地存储与查阅。通过RS232或USB接口，可将历史数据导出至上位机，便于建立设备绝缘油的长期趋势档案。

四、关键部件：测试油杯的特性

测试油杯作为直接接触试品的传感器，其结构合理性直接影响测量重复性。GDAT-C2所适配的标准油杯通常采用三端电极结构（高压极、测量极、屏蔽极），电极间隙严格保持在2mm，以符合IEC 60156及GB/T 5654标准要求。

• 材质选择：电极通常选用优质不锈钢或黄铜，表面经过镜面抛光处理，以降低表面泄漏电流。

• 清洗与干燥：每次测试前后，油杯必须经过溶剂（如石油醚或无水乙醇）清洗并烘干。残留的杂质或水分会导致表面电导增加，使测得的介损值偏大。

五、设备应用领域详解

1. 电力运行与维护部门在变电站的日常巡检中，通过对变压器本体或分接开关内的绝缘油进行定期取样测试，可以有效监测油质的劣化程度和受潮情况。介损值的异常上升往往是油纸绝缘系统受潮或产生极性生成物的早期征兆。

2. 变压器制造与修理厂在大型电力变压器出厂试验及大修注油前，必须对新油及循环处理后的油液进行介损和电阻率检测，确保其理化电气指标符合投运标准。3.某 第三方检测与司法鉴定中心作为具备法律效力的仲裁数据来源，该设备可为电力设备故障（如爆炸、烧毁）提供绝缘油性能的客观分析报告。

3. 石油炼制与添加剂研发绝缘油生产企业利用该设备调整基础油精炼工艺或筛选抗氧化剂、金属钝化剂等添加剂配方，以提升成品油的介电性能。

六、标准化操作流程

1. 样品预处理：将变压器油样摇匀，静置消泡。用待测油样冲洗油杯2-3次后，将油样缓缓注入油杯至规定刻度，避免产生气泡。

2. 开机预热：接通电源，开启设备。设定测试温度（常规默认90℃），启动加热。待油温稳定在所述值±0.5℃范围内。

3. 参数设置：根据试验标准（如GB/T 5654），设置测试电压（常规为1000V或2000V）及测试频率（通常为工频50Hz或60Hz）。

4. 执行测试：按下启动键，设备自动升压并进行数据采样。屏幕实时显示当前测试状态。

5. 记录结果：测试结束后，记录显示的介损值（tgδ）和电阻率（ρv）数据，并可选择打印输出。

6. 清理归位：关闭加热与高压输出，拔下电源。倒出废油，立即清洗油杯并烘干备用。

七、日常维护与注意事项

1. 环境控制：设备应置于干燥、无粉尘、无强电磁场干扰的环境中。高温高湿环境会加大线路板的漏电流，影响测量下限。

2. 油杯维护：这是维护的重中之重。除了常规清洗，若长期未使用，需在烘箱中低温烘干后存放于干燥皿内。若发现电极表面发黑氧化，需用细砂纸轻轻打磨抛光。

3. 定期校准：建议每年使用标准介损油样或标准电容对设备进行校验，修正系统误差。

4. 安全警示：在设备高压输出状态下，严禁触碰输出端子及油杯电极。取放油杯前，必须确认设备已复位且高压指示灯熄灭。

八、常见故障排查与解决

1. 介损值不稳定，跳动剧烈

• 检查油样中是否含有微小气泡，气泡极化会导致数值波动。

• 检查设备接地是否良好，接地电阻应小于4Ω。

• 环境湿度过大，导致外部泄漏电流增加。

2. 测量结果与标准值偏差大

• 油杯电极间距可能因清洗或磕碰发生改变，需使用标准量块复核间距。

• 标准电容器受潮或损坏，需送计量院重新标定。

• 所使用的加热温度与实际设定温度不符，需校准温度传感器。

3. 设备无法启动或屏幕无显示

• 检查保险丝是否熔断。

• 检查供电电压是否在允许范围内。

• 内部电源模块故障，需联系专业人员检修。

九、相关测试标准体系

为了确保测试结果的权威性，GDAT-C2变压器油介损测试仪的设计与评估参照了多项国内外标准：

• GB/T 5654-2007 《电工流体 变压器和开关用的未使用矿物绝缘油 测量其介电损耗因数、相对电容率和直流电阻的标准方法》

• IEC 60156:1995 《绝缘液体 测量介电损耗因数》

• ASTM D924-08 《电气绝缘材料在音频频率下电容率（介电常数）和介损因数的标准试验方法》

十、技术延展与行业趋势

随着智能电网的发展，传统的离线取样测试正逐渐向在线式监测预警转变。未来的油介损测试技术将更多地融合物联网（IoT）与光纤传感技术，实现在变压器不停电状态下的实时数据回传。同时，在数据处理端，通过引入模糊算法与大数据模型，将单一的介损值与油中溶解气体分析（DGA）、微水含量测试相结合，从而实现对变压器内部潜伏性故障的更早期、更准确的诊断。对于实验室级别的GDAT-C2设备而言，提升其自动化程度、缩小体积以便于携带，仍将是未来硬件迭代的主要方向。
