北广精仪点胶纸击穿场强试验仪BDJC-100KV

在现代电力传输与电子电气设备制造中，绝缘材料扮演着至关重要的角色，其性能的优劣直接关系到设备的安全运行与使用寿命。点胶纸作为一种常用的电气绝缘材料，广泛应用于变压器、电机等设备的绝缘结构中。为了准确评估点胶纸在实际工况下的绝缘耐受能力，对其进行严格的击穿场强测试显得尤为必要。

一、 设备概述与应用背景

点胶纸击穿场强试验仪BDJC-100KV是一款专为固体绝缘材料介电性能评估而研发的高精度测试仪器。该设备主要承担对点胶纸及其他类似绝缘板材、薄膜进行击穿电压、介电强度等关键电气参数的测定任务。随着电力系统向高压、大容量方向发展，对绝缘材料的性能提出了更为严苛的要求。传统的经验判断方法已难以满足现代工业的质量控制需求，而依靠先进的试验仪器进行量化分析则成为行业共识。

在变压器的制造过程中，点胶纸常用于层间绝缘和匝间绝缘。若其介电强度不足，在长期承受交变电场作用时，极易发生局部放电甚至击穿现象，最终导致设备短路、烧毁等重大安全事故。因此，在材料进厂检验、半成品过程监控以及成品出厂测试环节，引入标准化的击穿场强测试流程是保障产品质量的有效手段。此外，在新型绝缘材料的研发过程中，研究人员也需要借助此类设备来探究不同配方、工艺条件对材料绝缘性能的影响规律，从而为产品的迭代升级提供数据支撑。

二、 核心技术原理解析

点胶纸击穿场强试验仪BDJC-100KV的工作原理基于高压电场作用下绝缘材料内部物理结构的破坏机制。当在两个电极之间施加的电场强度达到或超过材料所能承受的极限值时，材料内部的束缚电荷会被激发成为自由电荷，形成强烈的导电通道，宏观上表现为电阻急剧下降，电流瞬间增大，这一现象即为介质的击穿。

该设备在硬件架构上主要由高压发生单元、电压测量与采集单元、控制与处理单元以及安全防护系统组成。高压发生单元通常采用升压变压器配合调压器，能够将低压交流或直流电转换为高达100kV的测试电压。为了提高测试的准确性，设备采用了闭环反馈控制技术，确保在升压过程中电压曲线的平滑与稳定。

在测试过程中，控制系统会按照预设的升压速率（如0.1kV/s至5.0kV/s之间可调）逐步提升施加在试样两端的电压。同时，高精度传感器会实时监测回路中的电流变化情况。当试样发生击穿时，回路电流会出现突变，控制系统捕捉到这一信号后，会立即触发保护电路切断高压输出，并记录下此刻的电压峰值，即击穿电压。通过将击穿电压除以试样的平均厚度，即可计算得出材料的介电强度。整个过程由内置的微处理器进行数字化处理，有效消除了人为读数的误差，提升了测试的重复性与可靠性。

三、 遵循的标准体系与测试方法

为了保证测试结果的权威性与可比性，点胶纸击穿场强试验仪BDJC-100KV的设计与制造严格遵循了国内外多项相关标准。在国内标准方面，主要符合GB/T 3333《电缆纸工频击穿电压试验方法》以及GB/T 1408.1《绝缘材料 电气强度试验方法》等规范。这些标准详细规定了试样的制备方法、电极的配置要求、试验环境的温湿度条件以及具体的测试步骤。

在国际标准方面，设备同样兼容IEC 60243-1《固体绝缘材料在工频下的介电击穿电压和介电强度的试验方法》以及ASTM D149《固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法》等。这意味着使用该设备进行的测试结果，不仅在国内具备法律效力，在国际贸易与技术交流中也能够获得广泛认可。

在实际应用中，该设备支持多种试验模式，包括连续均匀升压、阶梯式升压以及耐电压试验等。其中，耐电压试验（又称耐压试验）是指在不引起击穿的前提下，将电压升至规定值并保持一定时间（如60秒），以此来检验材料在短期内的绝缘稳定性。这种多维度的测试能力，使得该设备能够全面覆盖材料研发、质检等不同阶段的需求。

四、 性能参数详解

作为设备的核心性能指标，以下详细列出了BDJC-100KV型点胶纸击穿场强试验仪的关键技术参数：

输入电压：交流 220V

输出电压：交流 0～100kV；直流 0～100kV

电器容量：10kVA

高压分级：0-100kV（全程可调）

升压速率：0.01kV/s - 5.0kV/s（无级可调，满足不同材料的梯度测试需求）

试验方式：交流试验 / 直流试验

试验方法：击穿试验、耐压试验、梯度耐压试验

过流保护：可调（灵敏度高，保证试样击穿时在0.05s内切断电源）

判停方式：电压判停、电流判停组合

电极规格：根据标准GB/T 1408.1-2006要求，随设备提供直径25mm高25mm电极两个，直径75mm高25mm电极一个（特殊规格可定制）

电压测量精度：≤ ±1%

漏电流检测范围：0 ~ 150mA（可设，用于设置击穿保护阈值）

击穿判据方式：电压陡降法与过流法双重判断

试验介质环境：空气 / 绝缘油（标配油浴装置）

升压装置：无触点电子调压系统

放电方式：试验结束自动放电

通讯与控制接口：232/485/网口，支持有线/无线（蓝牙）控制

变压器变比：1:1000

数据采集方式：通过高精度传感器采样，经微处理器单元处理

显示方式：曲线显示、数据打印

机箱材质：整体喷塑

主机尺寸：约 1000 * 600 * 1400mm

主机重量：约 200kg

五、 设备结构设计与功能特性

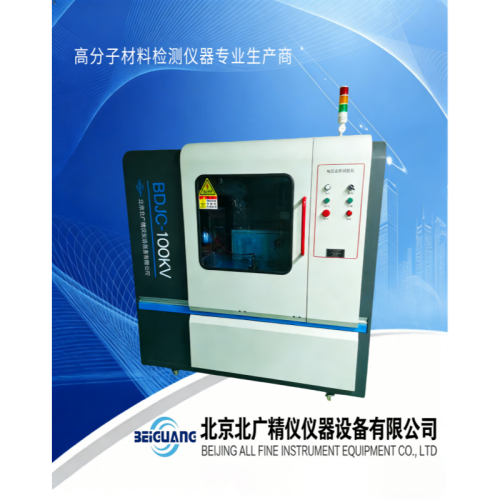

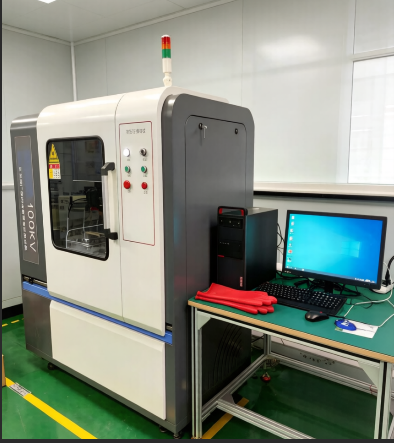

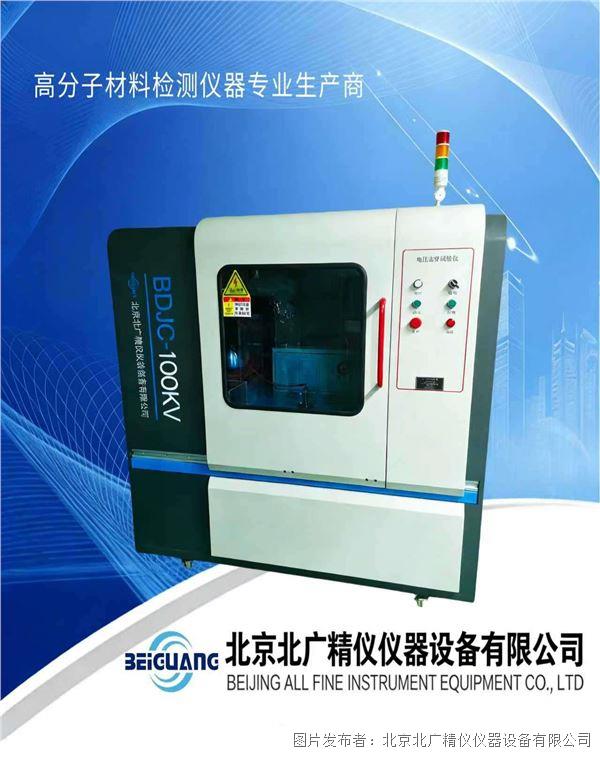

该试验仪BDJC-100KV在结构设计上充分考虑了操作的便捷性与测试的安全性。设备整体采用立式双层结构，上层为高压测试舱，下层为控制与电源模块。测试舱前方配备了一块高强度透明有机玻璃视窗，操作人员可以在不开启舱门的情况下直观观察试样在高压作用下的状态变化，如是否产生电晕、闪络或明显的击穿痕迹。

控制面板集成了触摸显示屏、状态指示灯以及急停按钮。通过人性化的交互界面，用户可以轻松完成电压上限设定、升压速率选择、耐压时间设定等参数的配置。设备内置了智能化的故障报警系统，无论是过流、短路还是漏电异常情况，都能通过声光报警及时提醒操作者，有效避免了设备损坏和人员受伤的风险。

为了进一步提升测试效率，该设备还配备了完善的自动化功能。试验结束后，系统会自动将高压降至零位，并启动内部的放电回路对高压电容进行快速泄放，确保操作人员可以安全地取出试样。同时，所有试验数据都会被自动保存，并支持通过USB接口导出至外部存储设备，或者直接连接打印机生成纸质报告，大大简化了实验室的日常文书工作。

六、 安全防护措施与操作规范

高压电气设备的使用安全始终是重中之重。该试验仪BDJC-100KV在设计之初就将安全防护放在首位，构建了多重立体化的保护屏障。首先是物理隔离防护，测试舱采用了全封闭设计，舱门配备了高灵敏度的安全联锁装置。只有当舱门完全关闭并锁紧后，高压回路才能接通；反之，若在测试过程中尝试开启舱门，系统会立刻强制切断高压电源，杜绝了触电隐患。

其次是电气保护机制，除了常规的可调过流保护外，设备还具备电压陡降自判定功能。当试样击穿导致电压骤降时，系统能在毫秒级时间内做出响应，切断电源。此外，针对直流试验后高压电容容易残留电荷的特点，设备特别设置了强制放电程序，确保在人员接触电极前，残余电能已被彻底释放。

在操作规程上，严禁单人进行高压试验，必须有专人负责监护。试验人员在上岗前应接受专业培训，熟悉设备的各项功能和应急处理方法。每次测试前，务必检查设备外壳是否已可靠接地，这是防止感应电伤人的基本保障。在放置试样时，应确保电极与试样接触良好且无污染，避免因接触不良导致测试数据失真或产生误判。

七、 典型操作流程指引

为了帮助用户快速上手，以下简要概述点胶纸击穿场强试验仪BDJC-100KV的标准操作流程。首先，接通外部电源，开启设备总开关，等待系统自检完成。接着，在计算机端打开配套的测试软件，进入参数设置界面。根据待测试点胶纸的厚度及预期性能，合理设定试验电压的上限值、升压速率以及是否需要耐电压测试。

参数确认无误后，进入装样环节。清洁电极表面，将裁剪好的标准尺寸点胶纸试样平整地放置在下电极上，然后平稳放下上电极压块，确保压力均匀。关闭并锁紧测试舱门，点击软件界面上的“开始试验”按钮。此时，设备将按照设定的程序自动升压，屏幕上会实时显示当前的电压值和电流值曲线。

一旦试样击穿，设备自动停止升压，锁定击穿电压数据。操作人员可通过视窗观察试样状态，并做好相关记录。若进行的是耐电压试验，则在达到设定时间且未发生击穿时，设备同样会自动停止并提示测试通过。测试完成后，等待系统提示放电完毕，方可开启舱门取出试样，进行下一组的平行测试。

八、 日常维护与故障排查

为了确保点胶纸击穿场强试验仪长期稳定地运行，定期的维护保养是不可或缺的。在日常使用中，应保持设备内外环境的清洁干燥，避免灰尘和湿气侵入高压部件。每次测试结束后，建议用干燥的软布擦拭电极表面，防止污物积累影响电场分布的均匀性。

对于采用绝缘油浴环境的测试模式，应定期检查变压器油的品质。若发现油液颜色变深、透明度下降或出现杂质，应及时更换符合标准的洁净绝缘油。此外，设备的接地线应每半年进行一次电阻检测，确保其阻值在允许范围内。

在长期使用过程中，若遇到设备无法正常升压、数据显示异常或频繁误报警等情况，首先应检查输入电源是否稳定，以及各连接线缆是否存在松动或破损。若排除外部因素后问题依旧，切勿自行拆卸高压模块，应联系具备资质的专业维修人员进行检修。建立完善的设备使用与维护档案，有助于及时发现潜在隐患，延长仪器的使用寿命。

九、 行业应用价值与发展趋势

该试验仪BDJC-100KV不仅在传统的输变电设备制造领域发挥着关键作用，在新能源汽车驱动电机、风力发电设备以及轨道交通牵引电机等新兴产业的绝缘材料质控中也展现出巨大的应用潜力。随着全球对能源效率和电气安全要求的不断提高，绝缘材料的测试标准也在持续更新与完善。

未来，该类测试设备的发展将呈现出更加智能化、集成化和网络化的趋势。例如，引入人工智能算法对击穿瞬间的波形数据进行深度挖掘，以分析材料的局部放电特性；或者将设备接入工厂的物联网平台，实现测试数据的云端存储、远程监控与大数据分析。这些技术的进步将进一步提升绝缘材料检测的自动化水平，为电气制造业的高质量发展注入新的动力。

十、 结语

该试验仪BDJC-100KV凭借其成熟的技术原理、全面的性能参数以及完善的安全保障体系，成为了绝缘材料检测领域中一款极具实用价值的专业设备。它不仅是保障电力设备安全运行的重要防线，也是推动绝缘材料科学进步的有力工具。对于相关企业和科研机构而言，正确选型并规范使用该设备，深入挖掘其测试数据的应用价值，将在日益激烈的市场竞争中占据有利地位。随着技术的不断演进，我们有理由相信，未来的击穿场强测试技术将更加完善，为电气工业的繁荣发展提供更加坚实可靠的技术支撑。
