安科瑞母线温度监测模块 AMB200-LR无线测量4路节点温度一路湿度

供稿：安科瑞电气股份有限公司 2020/9/18 16:03:36

人气：6

型号：AMB200-LR

数量：9999

制造商：安科瑞电气股份有限公司

有效期：2024/3/15 0:00:00

描述：

概述安科瑞母线温度监测模块 AMB200-LR无线测量4路节点温度一路湿度

AMB数据中心智能小母线交流监控装置是针对电力智能母线需求新设计的产品，该监控装置包括始端箱检测模块和插接箱检测模块两部分。集成了常规电力参数的测量，以及电能监测和考核管理，同时具有在线报警功能且能够独立运行，脱离系统。可以实时监测母线接口温度，配合2路RJ45通讯接口（1进1出），采用MODBUS-RTU协议可以方便可靠的将监测数据上传至主控箱触摸屏进行集中监控，保证系统安全可靠运行。智能小母线监控装置具备接线灵活方便等优点，可以取代传统的集中式列头柜。

注：1.AMB表示母线产品系列、100表示用于始端箱、110表示用于插接箱、D表示直流系统
2.可选配AMB10显示器，显示器只循环显示电压、电流参数。

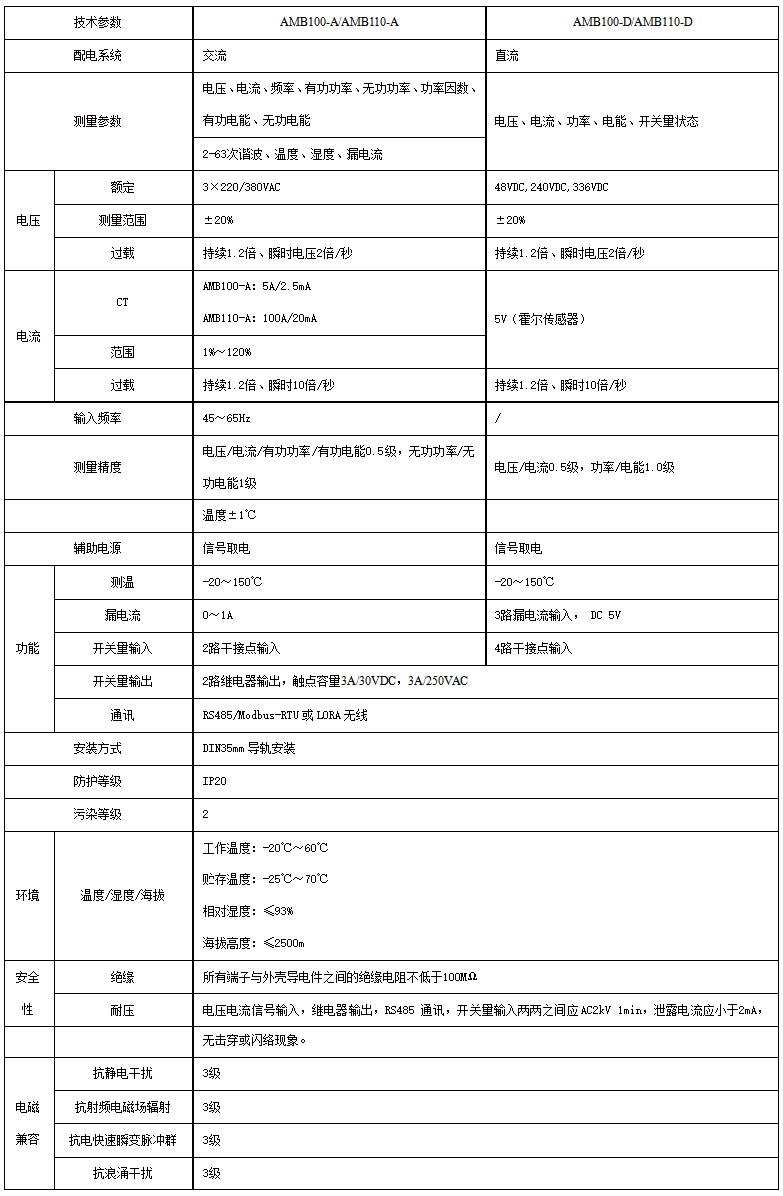

技术参数

外形结构

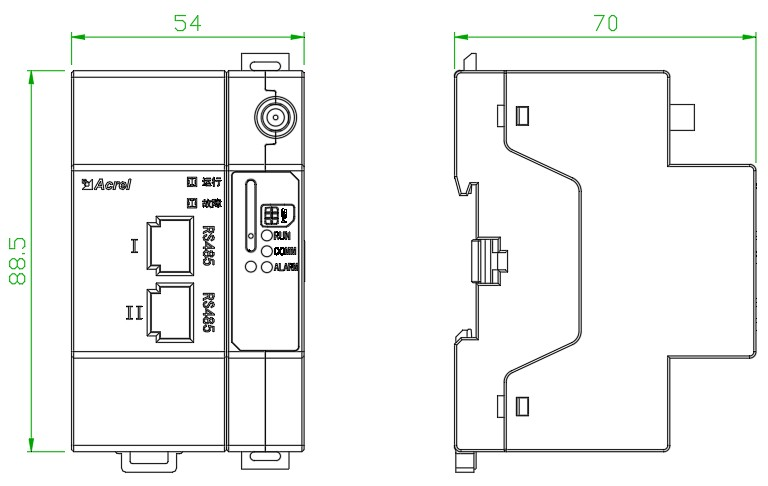

外形尺寸
1）AMB智能母线检测模块单位：mm

RS485/Modbus-RTU通讯方式

LORA通讯方式

注：LORA通讯方式需预留天线安装空间。

2）安装说明
AMB检测模块采用DIN35mm导轨式安装，配套互感器为穿孔式，网口一侧直接插入Current口即可。

导轨式安装方式

配套互感器安装方式

产品端子图

使用操作指南
6.1 LED指示说明
AMB数据中心智能小母线监控装置共有2个LED指示灯用于说明监控装置情况，从上到下依次是：运行、故障。
“运行”（绿色）状态：监控装置处于正常运行时，运行指示灯闪烁，闪烁频率大约为0.5秒一次。
“故障”（红色）状态：监控装置处于故障状态时，故障指示灯闪烁，闪烁频率大约为0.5秒一次。
6.2 蜂鸣器
6.2.1 蜂鸣器开关
蜂鸣器报警功能开启或关闭需通过通讯来进行设置，参量地址见7.5通讯参量地址表。
写“1”蜂鸣器报警功能开，写“0”蜂鸣器报警功能关。
报警功能默认是开启状态。
6.2.2 蜂鸣器设置
当蜂鸣器报警时，可以通过通讯来进行消音设置，参量地址见7.5通讯参量地址表。
写“0x8801”会解除蜂鸣器当前的报警状态，当有新的报警状态产生时，蜂鸣器会再次报警。
6.3 报警设置
AMB数据中心智能小母线监控装置具有在线报警功能，它采用带DO输出，带1个蜂鸣器过流2段报警的方式，且能够做到独立运行，脱离系统。有开关故障报警（1s以内），温度超限报警两大报警功能，能进行报警时长统计。
具体报警的阈值设定需通过通讯实现，参量地址见7.5通讯参量地址表。
具体的报警状态可通讯读取，参量地址见7.5通讯参量地址表中“报警状态”。
6.4 集中监控
集中采集监控80个点位的插接箱数据，对每个点位的电参量进行采集显示，并可集中上传到动环系统。
同时可以实时监控母线接口温度，配合2路RJ45通讯接口（1进1出），采用MODBUD-RTU协议可以方便可靠的将监测数据上传至主控箱和后台系统，保证系统安全可靠运行。

产品典型组网实例

产品功能总结

始端箱监控：
遥测：输入分路的三相电压、三相电流、频率、有功功率、有功电度、功率因数、谐波含量、温度（线缆/铜排连接处的实时运行温度）；
遥信：输入分路的过压/欠压，缺相,过流，频率过高/过低,输入分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、频率、功率等参数的越限报警功能。
*插接箱监控：
遥测：输出分路的电压、电流、有功功率、有功电度、插接箱插脚处实时运行温度；
遥信：输出分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、功率等参数的越限报警功能。

准确度：电压、电流0.2级；功率、电度0.5级；
*电能查询：月度电能（前推12个月）、年度电能。
*报警功能：具有过压、欠压、过温、过流等报警功能，监测模块本体自主报警。具有可重复性告警不阻塞功能。

产品应用实例

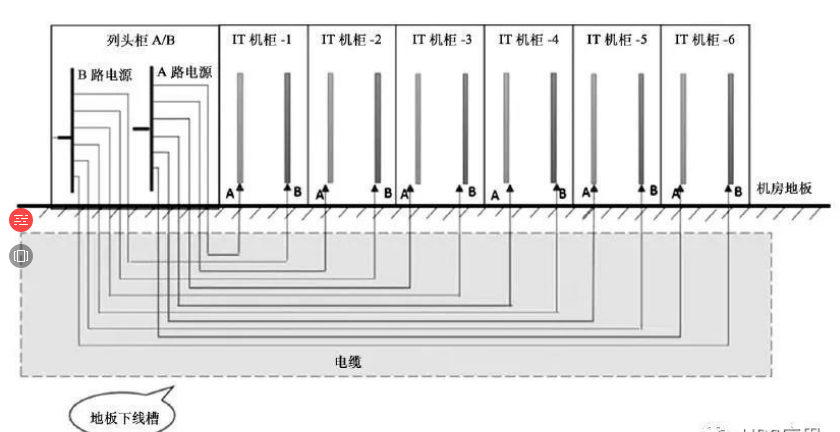

列头柜应用示意图
