案例速递 | 电转转头的关键尺寸检测
检测背景：
电转转头在生产的时一些关键的尺寸很重要。尺寸偏差会导致钻孔精度下降、切削效率降低，甚至引发设备振动或卡死；角度异常会影响材料切削力分布，导致刀具寿命缩短。
关键尺寸超差可能导致转头与设备接口配合松动，高速旋转时存在脱落风险，增加断裂隐患。

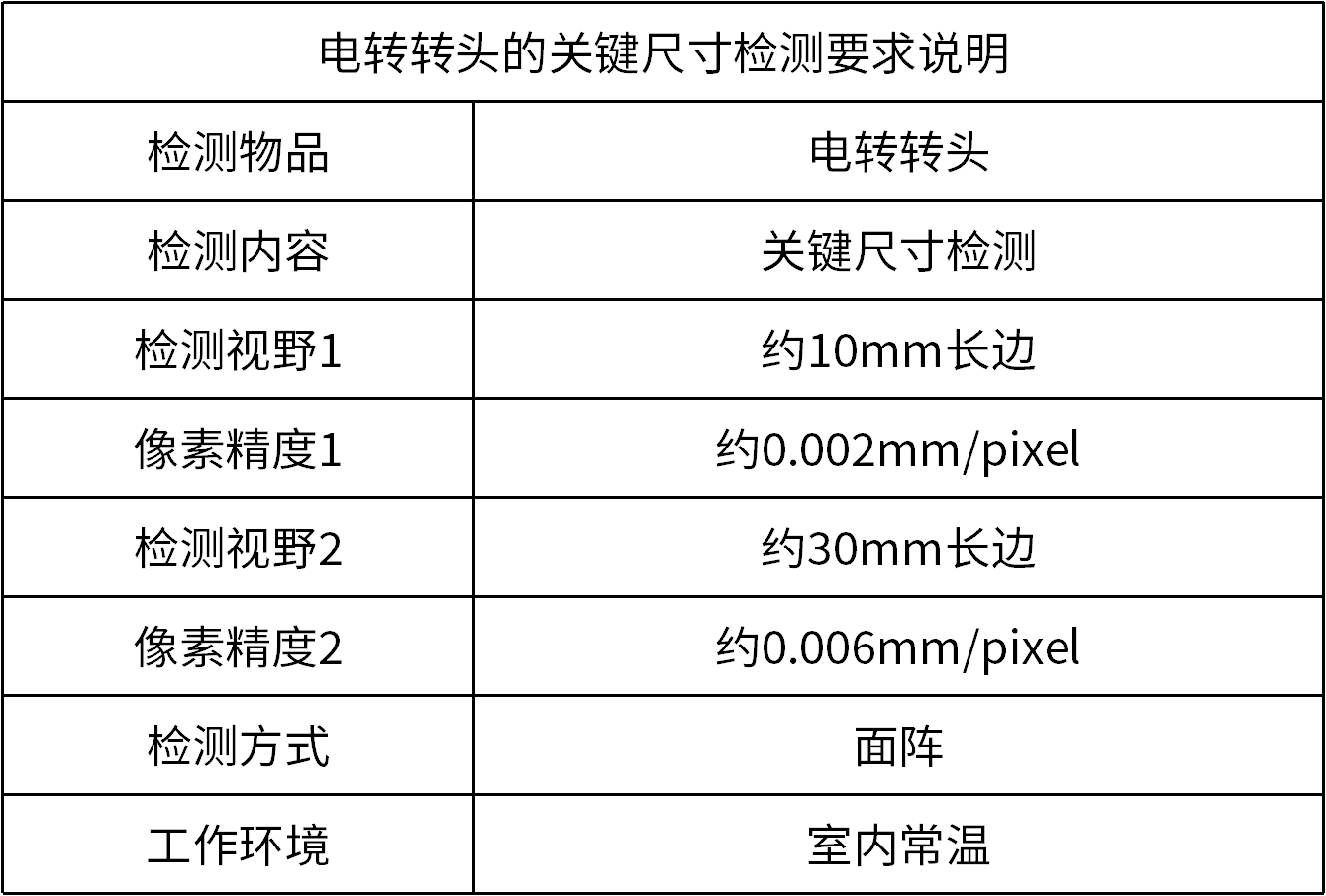

检测需求：
检测对象：电转转头
检测类型：关键尺寸检测
检测视野1：约10mm长边
像素精度1：约0.002mm/pixel
检测视野2：约30mm长边
像素精度2：约0.006mm/pixel
检测方案：
相机1：2500W黑白色相机
相机2：2000W黑白色相机
镜头1/2：远心镜头
光源1：高角度环形光源HDR3系列+圆顶光源SD3系列
光源2：底部平行背光源FQP2系列

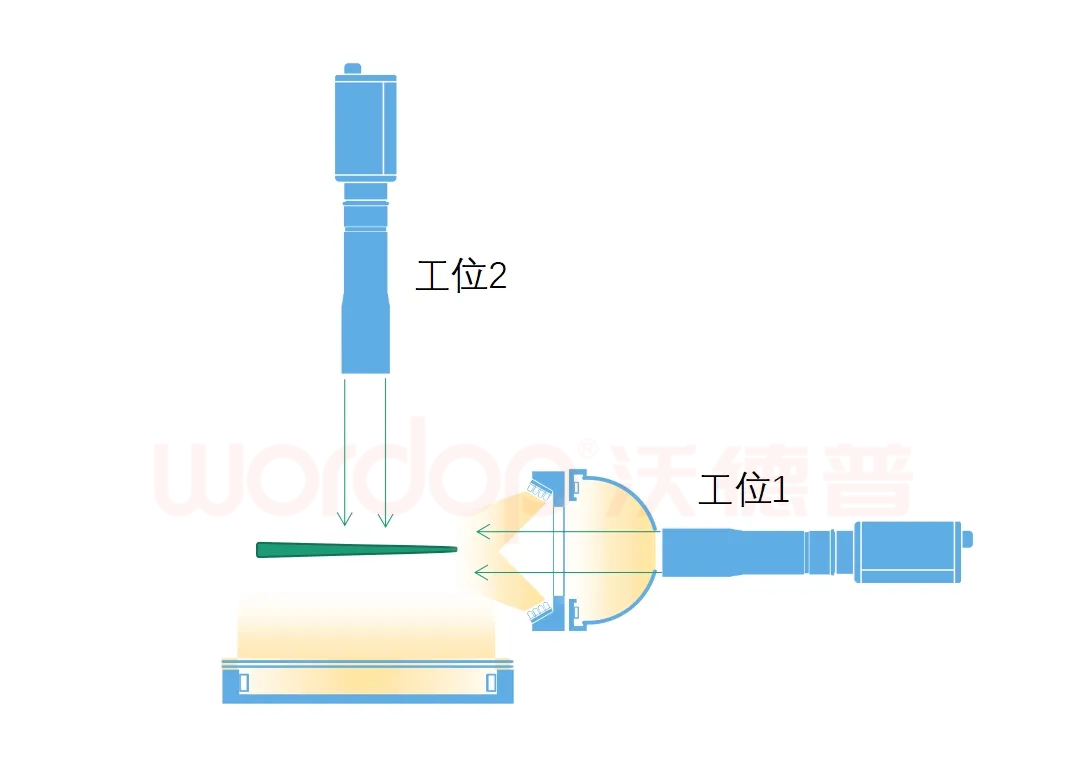

成像示意图：
方案说明：
工位1：检测转头端面参数时，需精准测量端齿尺寸、数量和间距。起初采用圆顶光源，虽能均匀照明，但端面与背景对比度不足，影响检测准确性。通过添加高角度环形光源，两种光源配合显著增强对比，清晰呈现端齿轮廓。
工位2：转头周刃柄径、柄长等参数检测中，关键在于凸显样品外形轮廓。为此，采用底部平行背光源进行背光照明，该光源发出的平行光线，能有效将转头轮毂与背景分离，清晰勾勒出样品边缘，避免杂散光干扰。

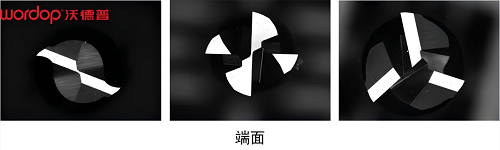

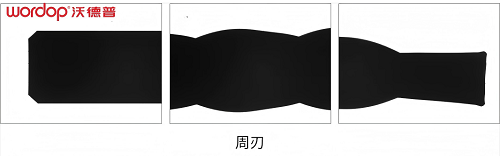

成像效果图：
产品介绍：

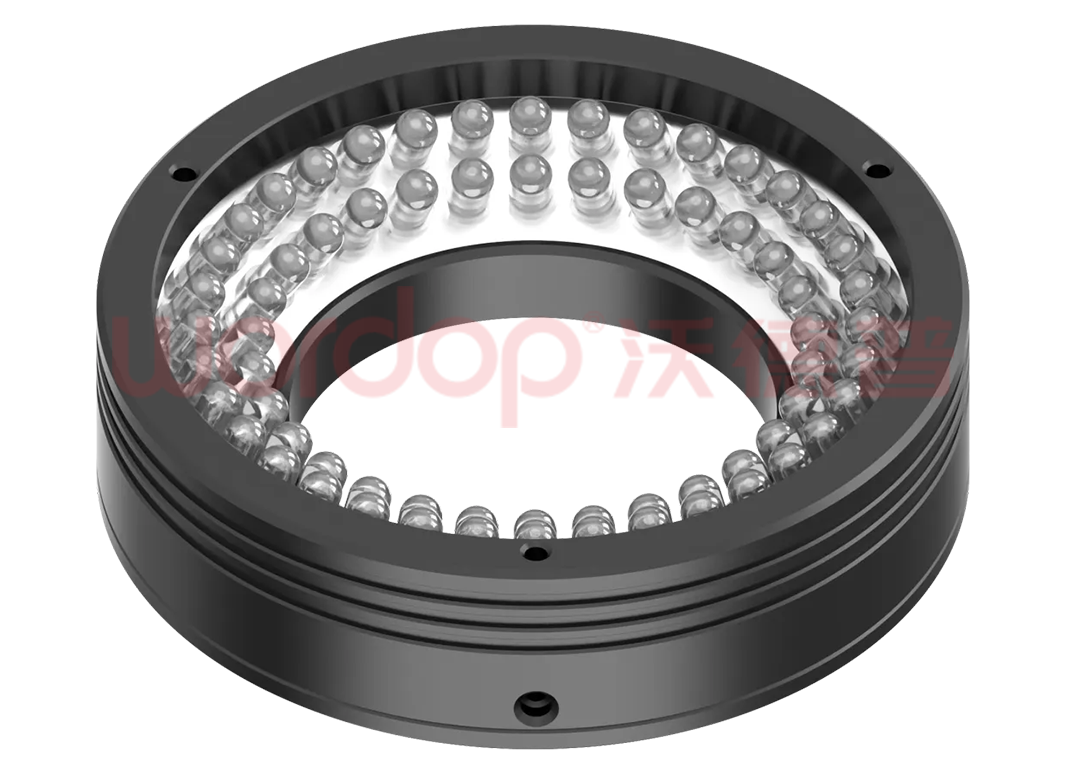

高角度环形光源 HDR3系列
光线与水平面的夹角有 45°至 90°可选，光源大小可定制以满足不同检测需求。
应用领域：
字符识别
产品外观检测
二维码识别
连接器针脚定位等

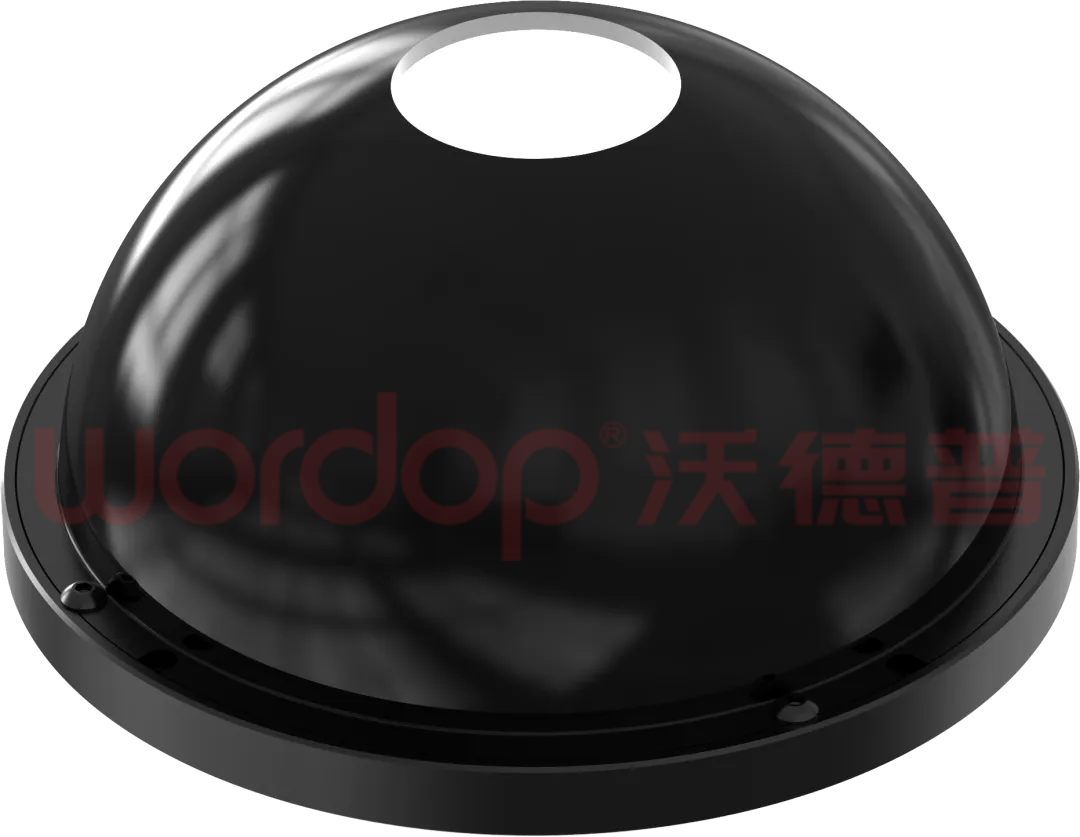

圆顶光源 SD3系列
高均匀漫射照明，可消除产品表面不平整形成的干扰
应用领域：
印刷品字符、异色检测
表面不平整物体缺陷检测
电子元器件外观检测

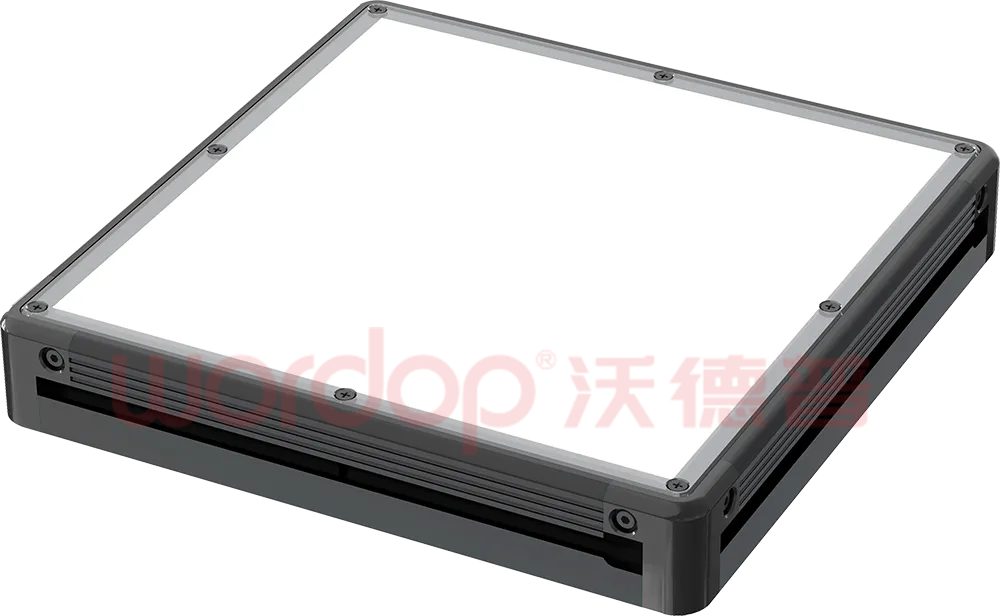

底部平行背光源 FQP2系列
高指向性、高亮度、大幅面平面照明
应用领域：
物体尺寸测量
产品定位及有无检测
可透射物体表面检测
