箱变温度在线监测 断路器触头测温

• 型号：Acrel-2000T


• 数量：1000


• 制造商：安科瑞电气股份有限公司


• 有效期：2024/3/15 0:00:00

摘要∶箱式变电站室内温度及设备的温度变化都会影响其正常安全稳定运行。针对以往箱式变电站温度监测系统温度监测点不足，容易漏报以及传统测温方式存在的弊端，提出一套基于ZigBee无线测温和普通有线测温方式相结合的温度监测方案。在断路器触头，隔离开关旋转触头、母排压接头处等空间狭小、布线困难等常见热源部位安装ZigBee无线测温装置模块，在高压室、变压室、低压室等利于布线的地方选用价格更为低廉的有线测温装置。所设计的箱式变电站温度监测系统不但有效地解决了传统箱式变压器温度监测装置所存在的问题，实现了箱变温度实时在线监测功能，同时还兼有低成本、低功耗、高可靠性等优点。

关键词∶箱式变电站;温度;无线网络;ZigBee;在线监测

引言


在我国城乡电网的建设和改造过程当中，要求高压直接进入负荷中心，形成高压受电、变压器降压、低压配电的供电模式。箱式变电站（以下简称箱变）主要是由多路高压开关系统、变压器、低压开关设备、功率补偿装置等组成的可移动钢结构箱体，具有占地面积小、建设投资少、施工周期短、安全美观、低噪音少污染、自动化程度高、配置灵活等优点。
箱变在长期运行的过程中，日渐老化的设备、不断氧化腐蚀的表面、连接接头处的不紧密或者触头电阻过大等，都会造成温度升高引起发热，亦或炎炎夏日外部温度过高引起箱内的温度急剧上升、超负荷运行时电流增大造成的节点温度骤升等。这都会影响箱变的正常稳定运行或引发火灾，严重威胁电网的安全稳定运行。这就要求对箱变室内及其常见热源部位的温度做到及时准确的监测，以及对其实现远程监控和系统组网。但是箱变处于一个狭小的空间内，在一些热源部位对其布线施工比较困难，一般的现场总线组网方式很难实现。无线传感器因其体积小，可以方便地安装在变电站设备的表面，尤其是设备上容易发热出现故障的地方。因此无线传感器能较准确地反映设备运行时的温度信息，并使测量到的温度数据具有很强的实时性。但由于无线模块的造价过高，在容易布线的室内，温度监测选用价格更为低廉的有线测温方式。现有的温度监测装置很难既做到箱变无死角、实时、准确的自动化监测，又做到监测装置系统经济效益的优化。鉴于此，本文提出一种经济、无人值守的智能化温度监测设计方案，采用体积小的ZigBee无线模式和有线模式相结合的方式，将箱变温度监测系统的实时、准确等技术性能和在实际应用中企业的经济效益很好地结合起来，更好地实现了箱变运行的温度监测和预警功能。

4安科瑞无线测温监控系统及在线测温产品介绍

概述

开关柜温度在线监测系统是基于470MHz无线测温技术开发的针对开关柜进行测温的系统，可对开关柜分别为母线排、上下触头、电缆接头，柜体表面等部位温度进行实时监测，方便运维人员及远程监控中心掌握现场设备运行情况。

应用场所

变电所，配电室，箱变等

系统架构

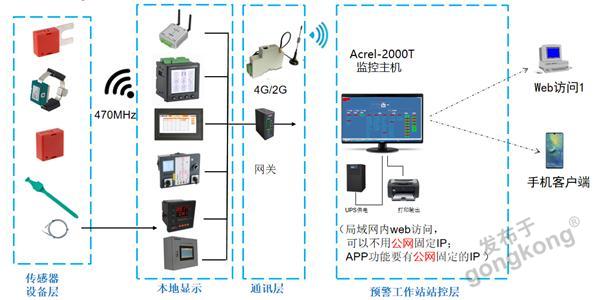

开关柜无线测温系统由无线温度传感器、测温通讯终端（温度显示仪）、温度监测预警工作站三部分组成，

系统功能

实时监测

Acrel-2000T无线测温监控软件人机界面友好，能够以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息。

温度查询

温度历史曲线（1分钟、5分钟、60分钟可选）：

运行报表

查询各回路设备运行温度报表。

实时报警

壁挂式无线测温监控设备具有实时报警功能，设备能够对温度越限等事件发出警告。设备提供以下几种告警方式：

1）弹出事件报警窗口。

2）实时语音报警功能，能够对所有事件发出语音告警。

3）短信警告。可以向指定手机号码发送告警信息短信（需选配短信猫）。

历史告警查询

Acrel-2000T无线测温监控系统能够对所有告警事件记录进行存储和管理，方便用户对系统和告警等事件进行历史追溯，查询统计、事故分析。

用户权限管理

Acrel-2000T无线测温监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

定值设置

用于修改高温定值、超温定值。

WEB，手机APP（可选）：

通过网址和手机APP展示页面显示变电站数量、变压器数量、监测点位数量等概况信息，设备温度、通信状态，用电分析和事件记录。

产品选型

无线测温传感器选型

收发器选型

测温通讯终端（温度显示仪）选型

典型配置方案

高低压柜内电气接点无线测温（单柜就地显示）

a）配置方案

说明：ARTM-Pn通过RS485接口连接ATC实现开关柜温度集中显示，可接收60只无线温度传感器ATE100/100M/200/400/100P/200P。

高压柜内电气接点无线测温带操显功能（单柜就地显示）

a）配置方案

说明：ASD320通过RS485接口连接ATC实现开关柜温度集中显示，可接收12只无线温度传感器ATE100/100M/200/400/100P/200P。

b）安装实例

高低压柜内电气接点无线测温（集中就地显示/就地无显示）

a）配置方案

说明：触摸屏通过RS485接口连接ATC实现开关柜温度集中显示，可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。如果现场不需要就地显示，可以直接通过ATC的RS485接口，把数据传送到值班室的远程温度监控系统。

b）安装实例

就地壁挂式集中显示方案（适用于改造，不方便在柜子上加装显示屏的现场）

方案一：Acrel-2000T/A就地集中显示：

说明：Acrel-2000/A通过RS485接口连接ATC实现开关柜温度集中显示，可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。

方案二：Acrel-2000T/B就地集中显示：

说明：Acrel-2000T/B不仅可以通过RS485连接多种ATC收发器接收所有型号传感器实现集中显示，还可以通讯连接配电室内无线测温相关就地显示装置实现集中显示，同时还可以连接配电室内智能操控、微机保护、电力仪表等电力监控设备进行监测。

低压电气接点有线测温、变压器绕组测温

a）配置方案

说明：ARTM-8温度巡检仪可配8路Pt100传感器，有线连接，Pt100传感器客户自配，测量低压电气接点时Pt100传感器需做好绝缘处理。

b）安装实例
