串口转PROFIBUS-DP网关 PM-160T在钢铁行业的应用案例

——将用户自定义协议的RS232设备接入西门子PLC控制系统

关键词:232转PROFIBUS,485转PROFIBUS,串口转PROFIBUS,422转PROFIBUS,现场总线

现场应用:PM-160T(RS232/ RS422/ RS485转PROFIBUS-DP网关)应用于江苏宿迁南钢金鑫轧钢有限公司的PLC控制系统。在该系统中,西门子PLC(S7-400)作为PROFIBUS-DP主站,用户测距仪器LRFS-0040-1/2为具有开放协议的RS232接口设备,PM-160T作为这两者之间的桥梁,实现PLC对RS232设备的监控及数据采集。

系统要求:通过西门子S7-400PLC监控10台测量钢片间隔距离仪器LRFS-0040-1/2的数据。

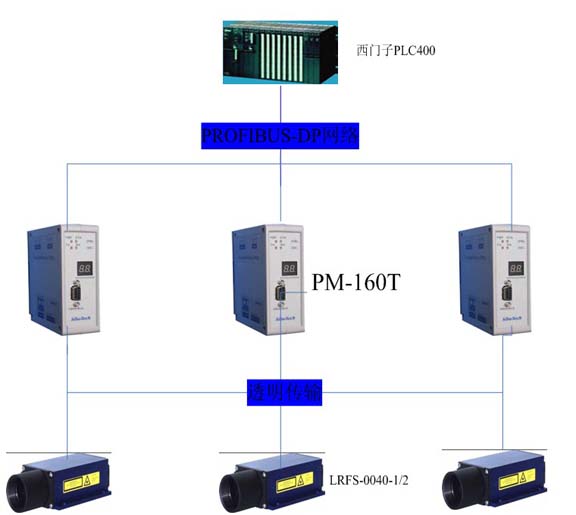

系统实现:根据用户现场要求,每台PM-160T连接一台客户测距仪器,PM-160T的PROFIBUS-DP端接入PROFIBUS-DP总线网络,PM-160T的RS232端口与测距仪的RS232端口连接(按照面板或者说明书指示接线),然后将测距仪的运行参数数据通过PM-160T映射到S7-400PLC的输入输出映射区,实现客户一台PLC对现场10台测距仪设备的实时监控。系统结构图如下所示:

PM-160T

其中:

PM-160T:应用广泛,凡具有RS485/RS232/RS422接口的设备都可以使用本产品实现与现场总线PROFIBUS-DP的互连,快速实现RS232/ RS422/ RS485转PROFIBUS-DP;应用简单,可在短时间内实现连接通信,该模块的串行口通信端口是完全透明的,不带任何协议,用户可以依照实际情况应用。

LRFS-0040-1/2:RS232通信接口,串口通信波特率为9600,数据位为8位,无奇偶校验,停止位为1,通信协议为ASCII。LRFS-0040-1/2是一个激光测距仪,可测量的距离范围:0.1米~100米。

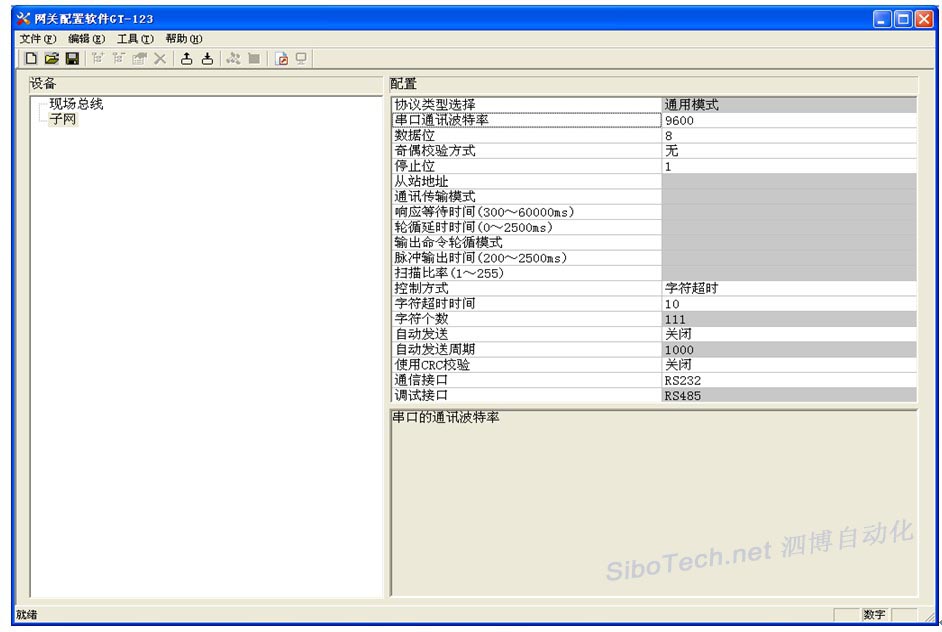

PM-160T配置(GT-123配置软件):按照客户设备要求配置,串口波特率为9600,数据位为8位,无奇偶校验位,停止位为1,通信接口为RS232口。

GT-123配置软件

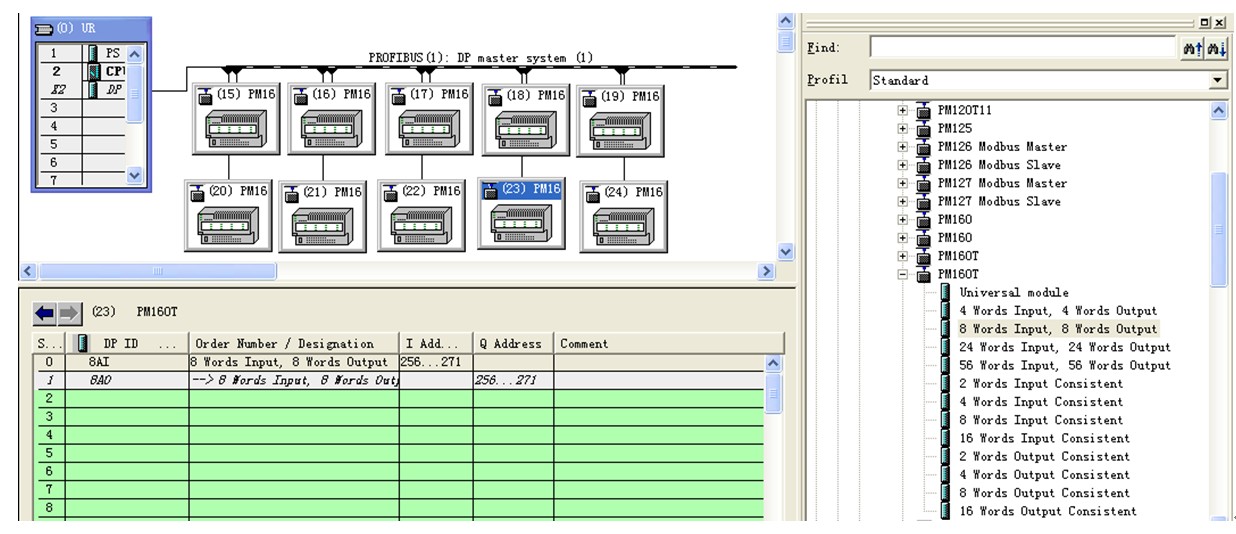

PLC组态(DP主站组态界面):按照客户要求,导入GSD文件后,DP总线连接10台测距设备(一台PM-160T连接一台测距设备)。

STEP7配置界面

应用总结:通过使用PM-160T,用户能够快速、方便地将现场多台RS232设备连接到PROFIBUS-DP总线网络,只需对PM-160T经过简单配置,即可实现PLC对现场设备的集中监控及数据采集。
