泗博自动化CANopen转PROFIBUS DP网关在石油机械行业的应用
——将HAWE阀用可编程控制器PLVC接入西门子S7-300PLC系统

关键词:CANopen转PROFIBUS DP CAN转PROFIBUS DP CANopen PROFIBUS DP 石油机械


一、引言

进入本世纪以来,世界能源供应逐步紧张,石油价格高涨。中国和世界范围内能源制造业的大发展,促进了石油机械行业的大发展。当前,各种现场总线技术已广泛应用到这一行业中,为这一行业的发展提供了有利条件。本文就某大型石油机械项目中,西门子S7-300PLC通过对PLVC(阀用可编程控制器)的监控实现对现场比例阀的动作控制。在整个控制系统中,泗博自动化的CANopen转PROFIBUS DP网关PCO-150S表现出了其稳定、可靠的优点。


二、系统组成

1、系统结构

本系统构成如图1,其中略去了西门子S7-300PLC之外的其它现场级控制设备。西门子S7-300PLC的主要任务之一是实现对PLVC(阀用可编程控制器)的监控来控制现场比例阀的动作。西门子S7-300PLC(CPU型号:CPU313C-2DP)采用PROFIBUS DP主站协议;PLVC(阀用可编程控制器)采用的是汽车行业普遍使用的CAN总线技术,它作为CANopen主站,控制现场比例阀的动作。在该项目中,为了实现西门子S7-300PLC和HAWE的PLVC的数据双向传输,采用了泗博自动化的高性能的CANopen从站转PROFIBUS DP从站网关PCO-150S:

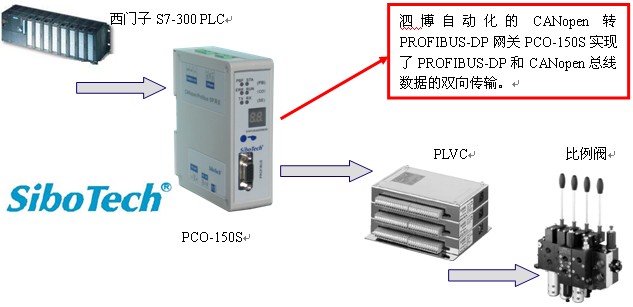

  系统结构
图1 系统结构

PCO-150S在CANopen侧做CANopen从站,在PROFIBUS DP侧做从站。用户通过在配置软件PC-123中设置相关的命令下载到网关中,并且在西门子PLC的组态软件中设置实际需要的输入、输出字节数,即可实现不同总线数据的双向传输。

2、通信网络组成

2.1、PROFIBUS协议简介

PROFIBUS 是目前国际上通用的现场总线标准之一,以其独特的技术特点、严格的认证 规范、开放的标准、众多厂商的支持和不断发展的应用行规,已成为最重要的和应用最广泛的 现场总线标准。PROFIBUS 现场总线通讯协议包括三个主要部分:

  1. PROFIBUS DP:主站和从站之间采用轮循的通讯方式,主要应用于自动化系统中单元级和现场级通信。

  2. PROFIBUS PA:电源和通信数据通过总线并行传输,主要用于面向过程自动化系统中单元级和现场级通讯。

  3. 支持CANopen协议的最多8个字节的TPDO、最多8个字节的RPDO、最多4个字节快速Download SDO和最多4个字节快速Upload SDO。

  4. PROFIBUS FMS:定义了主站和主站之间的通讯模型,主要用于自动化系统中系统级和车间级的过程数据交换。




其中,PROFIBUS DP 是高速网络,通讯速率达到12M。PROFIBUS DP 可以连接远程I/O、执 行机构、智能马达控制器、人机界面HMI、阀门定位器、变频器等智能设备, 一条PROFIBUS DP 总线可以最多连接123 个从站设备。PROFIBUS DP 的拓扑结构可以是总线型、星型和树型,通讯介质可以是屏蔽双绞线、光纤,也支持红外传输,采用双绞线时,不加中继器最远通讯距离可达1.2 公里,最多可以采用9 个中继器,最远通讯距离可达9 公里。采用光纤时,最远通讯距离可达100 公里以上,其中采用多膜光纤,两点间最远距离可达3 公里,采用单膜光纤时,两点间最远距离可达3 公里。

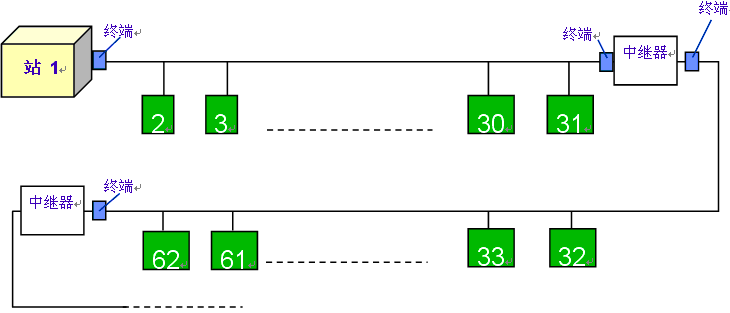

PROFIBUS DP支持的总线型拓扑如下:

  系统结构
图2 总线型拓扑

2.2 CANopen协议简介

CANopen协议是CAN-in-Automation(CiA)定义的标准之一,并且在发布后不久就获得了广泛的承认。尤其是在欧洲,CANopen协议被认为是在基于CAN的工业系统中占领导地位的标准。大多数重要的设备类型,例如数字和模拟的输入输出模块、驱动设备、操作设备、控制器、可编程控制器或编码器,都在称为"设备描述"的协议中进行描述;"设备描述"定义了不同类型的标准设备及其相应的功能。依靠CANopen协议的支持,可以对不同厂商的设备通过总线进行配置。

在CANopen网络中的通信信息以对象来进行描述的。CANopen通信模型定义了4种报文(通信对象):网络管理报文(NMT)、服务数据对象(SDO)、过程数据对象(PDO)和特殊功能对象。

SDO通过使用索引和子索引(在CAN报文的前几个字节),SDO采用客户机服务器模式。SDO客户机能够访问设备(服务器)对象字典中的条目或项(对象)。 SDO通过CAL中多元域的CMS(CAN-based Message Specification)对象来实现,允许传送任何长度的数据(当数据超过4个字节时分拆成几个报文)。SDO协议是确认服务类型。服务器为每个消息生成一个应答(一个SDO需要两个ID)。SDO请求和应答报文总是包含8个字节(没有意义的数据长度在第一个字节中表示,第一个字节携带协议信息)。

PDO对象用来传输实时数据,PDO对象采用生产者消费者模式。数据从一个生产者传到一个或多个消费者。数据传送限制在1到8个字节(例如,一个PDO可以传输最多64个数字I/O值,或者4个16位的AD值)。PDO通讯没有额外的协议规定。PDO由两种类型的使用:数据发送和数据接收。它们以TPDO和RPDO区分。

PDO可以有多种传输方式,其中,同步传输是指为了使设备同步,又一个同步应用程序周期性地发送一个同步对象(SYNC对象)。异步传输是由远程帧触发传送或由设备子协议中规定的对象特定事件触发传送。


三、 CANopen转PROFIBUS DP网关PCO-150S的配置

PCO-150S是实现CANopen主站和PROFIBUS DP主站通信的的协议转换网关,PCO-150S采用映射式数据交换方式,来实现2种网络的数据交换,即仅仅把有效的数据传递给对方。(在网关RAM中实现了CANopen到PROFIBUS DP的数据映射区)。凡具有CAN接口的设备(实现CANopen主站功能)都可以通过PCO-150S与现场总线PROFIBUS DP互联。其中PCO-150S在与PROFIBUS DP主站设备通讯是作为PROFIBUS DP从站,PCO-150S在与CANopen主站设备通信时,作为CANopen从站。泗博自动化也提供CANopen从站设备(如变频器等)与PROFIBUS DP主站设备通讯的网关PCO-150。通过在西门子STEP7中注册网关PCO-150S的GSD文件,即可在该编程软件中对该网关进行相关硬件和软件配置,完成相应的通讯功能。请见如下详细的硬件和软件配置方法:

1、 CANopen转PROFIBUS DP网关PCO-150S的硬件配置

PCO-150S的PROFIBUS DP从站地址可以通过网关的配置按钮来设置。可通过设置PCO-150S的拨码开关状态使PCO-150S处于正常运行状态、配置状态或者调试状态。当PCO-150S处于配置状态时,用户可以通过配套配置软件设置相关读写命令和参数。当PCO-150S处于调试状态时,用户可在配套配置软件中查看网关输入、输出缓冲区的数据传送情况。

PCO-150S自带标准PROFIBUS DP接口,用户可使用标准PROFIBUS DP连接头和标准的PROFIBUS DP电缆将其连接至PROFIBUS DP现场总线中。

PCO-150S提供1路CAN接口,支持CAN2.0A协议,作为CANopen从站,1KV光电隔离。

2、CANopen转PROFIBUS DP网关PCO-150S的软件配置

1) 使用配套软件PC-123设置PCO-150S的现场总线相关参数和命令

通过拨码开关将PCO-150S设置为配置状态,打开安装的配置软件(产品光盘或者访问http://www.sibotech.net/DownLoad01.asp)。

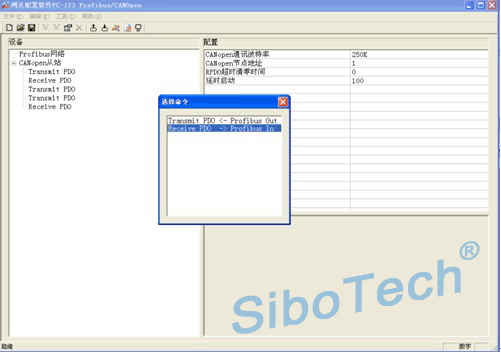

配置软件界面如下图所示:

点击“PROFIBUS网络”,根据连接的固件版本号设置通讯的输入输出字节数。PCO-150S支持最大的输入输出字节数分别是244字节。

点击“CANopen从站”,设置PCO-150S作为CANopen从站的通讯波特率、节点地址等参数。用户设置的CANopen通讯波特率需和CANopen总线波特率参数一致(PLVC的CANopen通讯波特率)。

  系统结构
图3 PCO-150S的软件配置界面

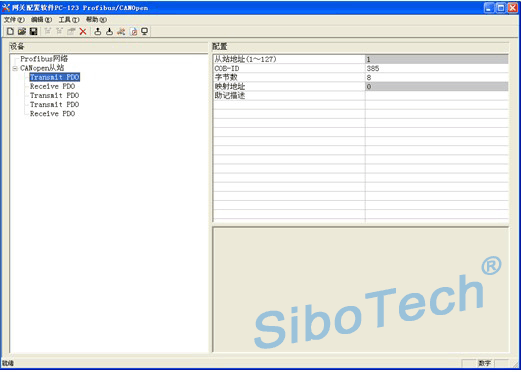

在CANopen从站下增加需要的TPDO以及RPDO的命令,并设置的命令的COBID、字节数,使用软件自动计算内存映射地址等:

  系统结构
图4 TPDO命令的配置界面

用户根据需要添加命令后,将配置下载到网关即可。此时,PCO-150S的软件配置基本完成。

2) 在STEP7中对网关PCO-150S进行组态设置

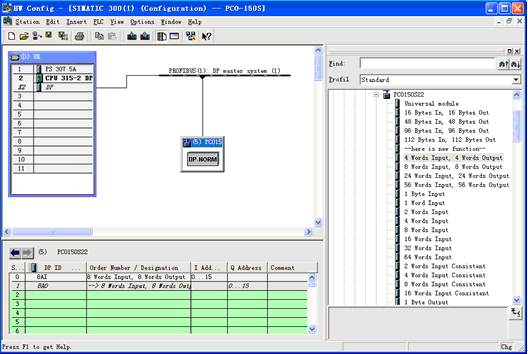

在STEP7的硬件组态界面,导入PCO-150S对应的GSD文件,把PCO-150S的配置文件添加到STEP7的设备配置库中。用户可以在硬件组态界面找到注册的设备:Catalaog>PROFIBUS DP->Additional Field Devices->General->CONVERTER->PCO-150S。

  系统结构
图5 STEP7组态界面

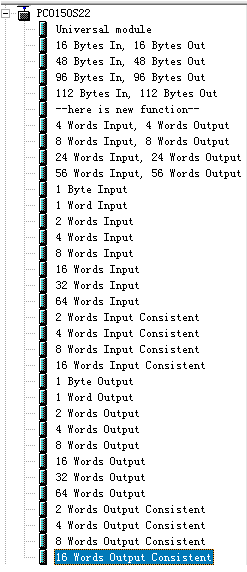

将PCO-150S添加到STEP7的组态界面后,可以插入相应的数据块进行映像区地址映射。PCO-150S提供如下数据块:

   PCO-150S支持的输入输出数据块
图6 PCO-150S支持的输入输出数据块

当在配置软件中,“PROFIBUS输入输出字节数”选择固定输入输出字节数(112/48/16/8)时,则必须选择数据块:

  系统结构
图7 PCO-150S支持的固定输入和输出数据块

当在配置软件中,“PROFIBUS输入输出字节数”选择“由PROFIBUS DP主站组态软件设置时”,需选用图7所列之外的输入输出数据块。

拖动需要的输入和输出数据块到网关对应的槽位。如下图所示,将数据块“8Words Input,8Words Output”拖动到PROFIBUS DP从站地址为5的PCO-150S的槽位中,此时,对应的映射区地址分别为0,PLC程序需通过PIW0(PIB0)或者PQW0(PQB0)对相应的数据进行寻址访问。

  系统结构
图8 PLC分配的映射区地址


四、西门子PLC数据读写

1、PLC输出数据控制现场比例阀的动作

PLC将计算得出的驱动比例阀的设置值,通过PCO-150S发送CANopen TPDO指令到PLVC,PLVC根据设定值产生相应的设定电流来驱动比例阀动作。假如在PC-123中做了如下设置:

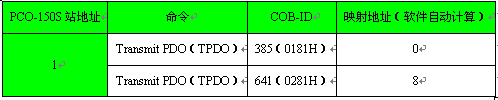

  表1 PC-123的下设置

PCO-150S站地址命令COB-ID映射地址(软件自动计算)
1Transmit PDO(TPDO)385(0181H)0
1Transmit PDO(TPDO)641(0281H)8


则PLC映射区起始地址和网关内存映射起始地址对应关系如下:

  系统结构
图9 PLC输出数据地址对应关系

2、PLC读取现场比例阀的电气状态

PLVC根据反馈机制可以诊断到比例阀的电气状态,比如正常被驱动,还是开路, 或有短路, 并发送RPDO给PCO-150S,经过PCO-150S转发给S7-300PLC,即可在PLC读取到比例阀的电气状态等参数。假如在PC-123中做了如下设置:

  表2 PC-123的下设置

PCO-150S站地址命令COB-ID映射地址(软件自动计算)
1Receive PDO(RPDO)513(0201H)0
1Receive PDO(RPDO)769(0301H)8


则PLC映射区起始地址和网关内存映射起始地址对应关系如下:

  系统结构
图9 PLC输出数据地址对应关系

五、结束语

在该PLC控制系统中,PCO-150S作为西门子S7-300PLC和HAWE阀控可编程控制器PLVC之间的桥梁,能够使这两种完全不同的现场总线设备实现正常数据通信,使西门子PLC控制现场比例阀的动作及读取其电气状态成为可能。在整个系统中,泗博自动化的PCO-150S表现了其稳定、可靠的性能,大大方便了石油机械行业各种现场总线的应用。
