机器视觉的陶瓷电子元件丝印应用

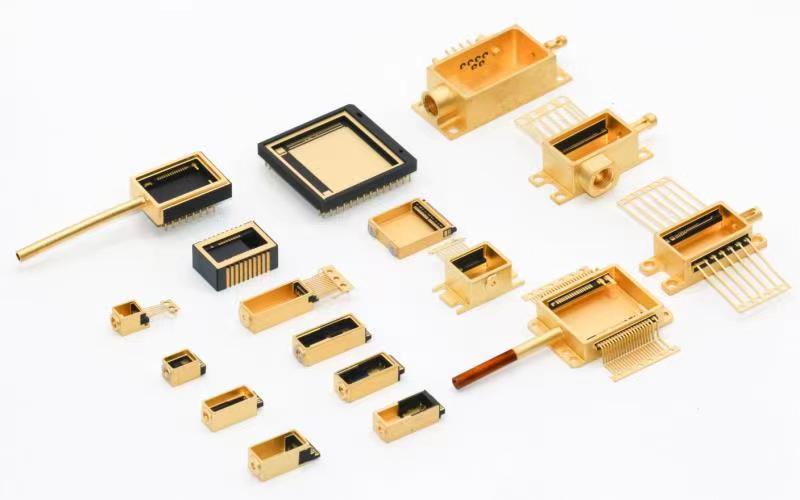

在陶瓷电子元件制造领域，丝印工艺的精度直接决定着产品的性能与可靠性。随着 5G、物联网等技术的飞速发展，陶瓷电子元件的制造精度正经历从毫米级向微米级的跃迁，其中丝网印刷的质量直接决定电极图案的导电性能与元件可靠性。面对陶瓷基材0.1mm以下的印刷线宽与±5μm的对位精度要求，传统人工校准与离线抽检模式已难以为继。而MasterAlign机器视觉系统正以突破性技术重塑这一精密制造环节的质量逻辑。

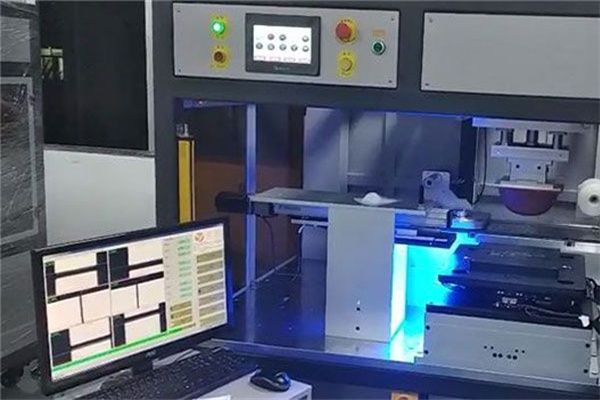

MasterAlign 视觉系统凭借高分辨率工业相机与专业光学成像系统，能够精准捕捉陶瓷元件表面的纹理特征与定位标识，实现像素级别的精准识别。即使面对表面反光、纹理复杂的陶瓷基底，系统也能通过智能光源调控，获取清晰图像，快速且准确地计算出陶瓷元件的位置与角度偏差，计算完成后，视觉系统会立即将数据传输至丝印设备，丝印设备依据指令迅速调整丝印头的位置与角度，确保丝印图案准确无误地印刷在预定位置。

在丝印过程中，视觉系统实时监测印刷图案的位置、形状与油墨厚度。无论是 0.1mm 的线路偏移，还是细微的油墨堆积，都能在瞬间被识别并反馈，帮助产线及时调整丝印参数。

并且MasterAlign视觉软件的操作界面简洁易懂，操作人员只需进行简单的参数设置，就能根据不同的陶瓷片规格与丝印要求，快速完成系统配置与调试。同时，软件完美兼容市面上大多数丝印设备，大幅降低企业设备更换成本。

陶瓷电子元件的异形结构与多样化设计，给丝印定位带来巨大挑战。MasterAlign 视觉系统搭载先进的视觉算法，可快速识别元件特征点，自动补偿因元件摆放、设备振动造成的位置偏差。针对曲面、多层结构的陶瓷元件，系统通过透视畸变校正技术，将丝印定位误差控制在 ±0.05mm 以内，确保复杂图案也能精准呈现。

与传统事后抽检模式不同，MasterAlign 视觉系统实现了丝印过程的实时监控与闭环控制。在电极印刷环节，系统实时监测油墨导电性能与线路完整性，一旦发现异常立即报警并调整印刷参数；在图案印刷阶段，通过比对印刷图案与标准模板，提前预判偏移风险，避免批量不良品产生。这种 “预防式” 质量管控模式，使陶瓷电子元件丝印良率显著提升。

此方案适用领域为:PCB片状电路板、柔性扁平电缆（FFC）、柔性触摸屏、陶瓷片、玻璃盖板、光学薄膜、等软性材料、片状材料的丝网印刷、填孔、通孔、检测等相关工艺制造。

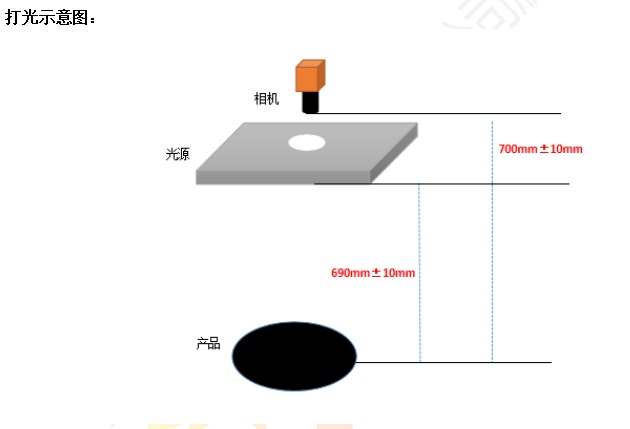

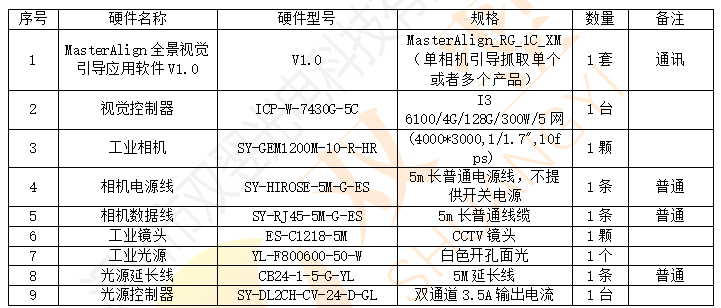

配置清单如下：
