一、概述
　　YP系列直流变送器系采用美国惠普公司最新器件—HCNR200/201线性光耦。将被测信号变换

成一电压，经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压，再经恒压（流）至输出。本机采用计算机辅助设计（CAD），具有原理非常简单，线路设计精炼，可靠性高，安装方便等优点。YPD系列直流变送器以其良好的性能和低廉的价格，可广泛用于电信、电力等领域。尤其适用于工业过程控制中。

二、原理
　　本电路的核心器件—HCNR200/201线性光耦由高性能铝镓砷发光二极管（LED）和两只紧密匹配光电二极管构成。输入光电管用来控制LED发光的强度并使之稳定这样就使LED的非线性和不稳定性质几乎被完全消除，输出光电管则产生一个光电流与LED发出的光强度成线性关系。由于该器件两只光电管的精密匹配和精心设计，确保了光耦具有很好的线性度和稳定的增益。

三、主要技术指标

执行标准：QB/441600 17 079-2001
准确度：0.2%,0.5%
整机功耗：≤3VA
工作稳定性：年变化< 0.2%
工频耐压：AC2.0kV/min.1mA
绝缘电阻：≥20M Ω(DC500V)
冲击电压：5kV(峰值),1.2/50 μS
响应时间：≤350ms
输入范围：DC0~5A、DC0~500V可选

吸收功率：≤0.1VA
过载能力：电流：2倍连续, 20倍/秒。电压：2倍连续
输出信号：DC0~5V、1~5V、0~20mA、4~20mA等
负载电阻：电流输出：RL≤600Ω
电压输出：RL≥2KΩ
工作环境：-10～50℃，20%～90%无凝露
贮存环境：-40～70℃，20%～95%无凝露
安装方式：DIN（35mm）导轨及M4镙钉固定
外形尺寸：55mm×75 mm×120mm

四、产品选型表

例：YPD-DI-A1-P2-O4
　　YPD-DI型直流电流变送器输入:0～100ADC/0～75mVDC 辅助电源:220VAC±15% 输出:4~20mA

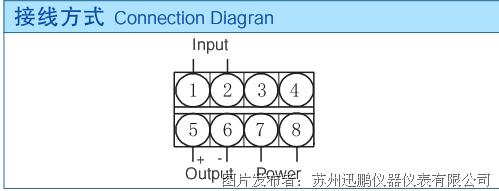

五、接线图
