[SM2190B]RS485光照度及温湿度一体式传感器

--[SM2190B]

供稿:上海搜博实业有限公司 2016/9/2 9:16:52

0 人气:28

产品介绍


SM2190B光照度传感器为RS485总线式光照度及温湿度一体式传感器,采用RS485接口,标准MODBUS-RTU协议,可实现多点同时监测,组网并远传。

适用于各种场所,尤其适用于农业大棚、城市照明等场所。
为便于工程组网及工业应用,本模块采用工业广泛使用的MODBUS-RTU通讯协议,支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
光照度可用照度计直接测量。光照度的单位是勒克斯,是英文lux的音译,也可写为lx。被光均匀照射的物体,在1平方米面积上得到的光通量是1流明时,它的照度是1勒克斯。有时为了充分利用光源,常在光源上附加一个反射装置,使得某些方向能够得到比较多的光通量,以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
  以下是各种环境照度值:单位lux
  黑夜:0.001—0.02;月夜:0.02—0.3;阴天室内:5—50;阴天室外:50—500;晴天室内:100—1000;夏季中午太阳光下的照度:约为10*6次方;阅读书刊时所需的照度:50—60;家用摄像机标准照度:1400。

技术参数


参数技术指标
光照度测量范围0-65535lux
温度测量范围-40℃~+75℃
传感器标称测温精度±0.5℃
湿度测量范围0~100RH
湿度测量精度±4.5%RH @25℃
最大允许误差±7%;
重复测试±5%;
温度特性±0.5%/℃
波特率9600
通讯端口RS485,设备地址可设
供电电源总线供电,DC6V-24V 1A
耗电2W
存储温度-40 - 85℃
运行环境:-40 - 85℃-40℃~+85℃
外形尺寸115×96×30mm³

接口说明


直接使用设备自带的引线,根据颜色提示进行接线

线芯颜色标号说明
红色V+电源正,电压范围:DC6-24V
绿色V-电源负极
黄色A+RS485 A+
兰色B-RS485 B-

产品特色


1.组网方便灵活:每个模块都有一个ID号,该ID号可远程在线更改
2.基于工业通用的MODBUS-RTU协议,方便接入各种工控系统
3.数据读写方便:一个命令可以读出测量数据及测量参数
4.自带接口:RS485,可以直接组网,可选配RS485,USB或CAN接口
5.高精度,免校正:全数字化采集,不会因距离问题采集信号不准确
6.可根据自己的需求选择不同精度的温湿度传感器

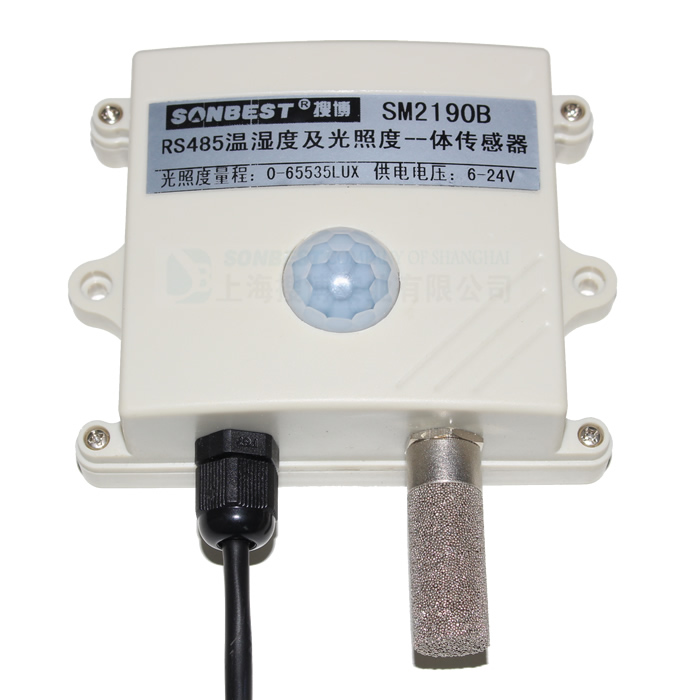

产品图片


外形尺寸


SM2190B、光照度、变送器、RS485、MODBUS-RTU、温湿度、SHT10、照度计


通讯协议


设备所有操作或回复命令都为16进制数据。默认通讯波特率:9600,8,n,1。

基本命令格式:
[设备地址][功能码][起始地址:2字节][数据长度:2字节][CRC16校验]
意义如下:
A、设备地址:设备地址范围为1-35,其中250即0xFA为通用查询地址,当不知道设备地址时,可用此通用查询地址进行查询。
B、功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。
C、起始地址:查询或操作寄存器起始地址。
D、数据长度:读取的长度。
E、CRC校验:CRC16校验,高位在前,低位在后。

1)读取数据(功能码为0x03 )
[设备地址][03][起始地址:2字节][数据长度:3字节][CRC16校验]
注:数据长度为3字节,SM3590光照度传感器值固定为0x00 03
设备响应:
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下:
A、返回的字节个数:表示数据的字节个数,也就是数据1,2...n中的n的值。
B、数据1…N:各个传感器的测量值,每个数据占用两个字节。为整型数据,温度及湿度真实值为读出值除以100。
例如:查询1号设备上光照度传感器数据:
发送:01 03 00 00 00 03 05 CB
回应:  01 03 06 0B 1D 09 47 09 4D [CRC低8位][CRC高8位]
上例回复数据中:01表地址1,06表数据长度为6个字节,由于测点数据长度占两个字节,比如第1个数据为0B 1D, 折成10进制即为:2845,即实际值为2845流明. 第2个数据为09 47, 折成10进制即为:23.75,因模块分辨率为0.01,该值需除以100,即实际温度值为23.75度,同理第3个数据:09 4D为湿度值,十进制数据为:2381,湿度值为23.81%RH。
    在组态软件中,寄存器对照表:
序号 名      称 寄存器地址
1 光照度寄存器 40001
2 温度寄存器 40002
3 湿度寄存器 40003

2)更改设备地址(功能号:0x06辅助命令号:0x0B )
发送命令格式:
[设备地址][命令号:0x06][ 辅助命令号:0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明:
A、目标地址:值范围为1-35,目标地址与当前地址不能相同。
B、00 00为十六进制数,为固定值,不可更改。
比如将设备地址1,更改为2,则命令为:
01 06 B 00 00 02 A 2F
设备响应:02 25 01 02 90 06
设备响应格式:[设备地址][ 查询设备地址命令号] [数据长度:1字节] [随机字节:1字节] [CRC16]
比如:02 25 01 18 11 CD 表明更主后当前设备地址为02 。

3)查询设备地址(功能号:0x25辅助命令号:0x02 )
若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备地址。
发送命令格式:
[设备地址:0xFA][命令号:0x25][ 辅助命令号:0x02] [00 00 01] [CRC16]
说明:
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数,为固定值,不可更改。
比如查询当前设备地址,命令为 FA 25 02 00 00 01 99 FE
设备响应: 02 25 01 18 11 CD
设备响应格式:[设备地址][命令号] [数据长度:1字节] [随机字节:1字节] [CRC16]

关键词: SM2190B、光照度、变送器、RS485、MODBUS-RTU、温湿度、SHT10、照度计, 本产品由我司自主研发设计,若产品功能不完全满足您的需求,我司可根据您的需求免费订制。
