在线小课堂 | 第五讲:触摸屏画面制作(案例分析篇)

供稿:欧姆龙自动化(中国)有限公司 2017/1/10 11:15:53
0 人气:590

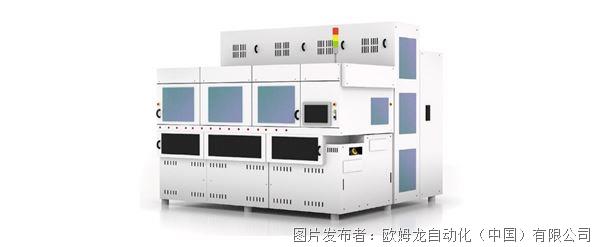

有一条纺织品烘干流水线,在启动流水线工作后,纺织品被依次送入烘干槽,经过指定时间与温度的烘干后,再依次被传送出烘干槽。

在这个场景下,我们想要使用触摸屏实现以下3个功能: 1、启动、停止烘干机的工作; 2、设置烘干时间、温度及上下参数; 3、监控温度报警并记录报警历史。

这里我们以NB系列举例,详细了解触摸屏的画面设计、元件使用及PLC地址分配。

根据前面提到的功能,我们设计了以下画面:

在这个画面中,我们能控制流水线的运行与停止。

在这个画面中,我们能设置烘干时间、烘干温度以及烘干温度的上下限。

在这个画面中,我们能监控到超温报警,以及记录下来的报警历史。

最后,考虑到我们需要在以上的3个画面中来回切换,这里我们还要制作一个快选画面,用来选择需要切换的画面。

完成了触摸屏的基本画面设计,最后我们一起来认识下画面中需要使用到的元件,以及它们对应PLC的地址分配。

控制设备的启停,我们需要用到“位状态设定元件”;

同时为了能监控流水线的工作状态,我们使用“位状态指示灯元件”来做状态指示;

在每页的左下角,是页面切换按钮,需要使用“功能键元件”来制作。

对于流水线时间、温度参数的设置,我们需要使用到“数值输入元件”;

当前报警状态的显示,我们需要使用“报警条元件”及“报警信息登录元件”;

报警历史的记录则需要使用“事件显示元件”,及“事件信息登录元件”。

在快选窗口中制作的画面切换按钮,我们使用的是“功能键元件”

最后,我们来看一下各元件对应的PLC地址,

下期将继续为大家带来「触摸屏画面制作--软件预热篇」,敬请期待~
