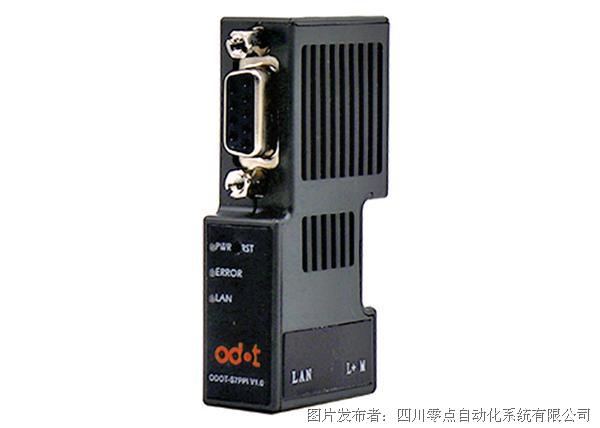

零点ODOT-S7PPI V1.0协议转换器
ODOT-S7PPI V1.0用于西门子SMART 200/ S7-200/合信PLC的PPI接口转化为以太网进行数据采集,非常方便构建生产管理系统。
产品分类:网关 现场总线 协议网关 网关
品牌:ODOT零点

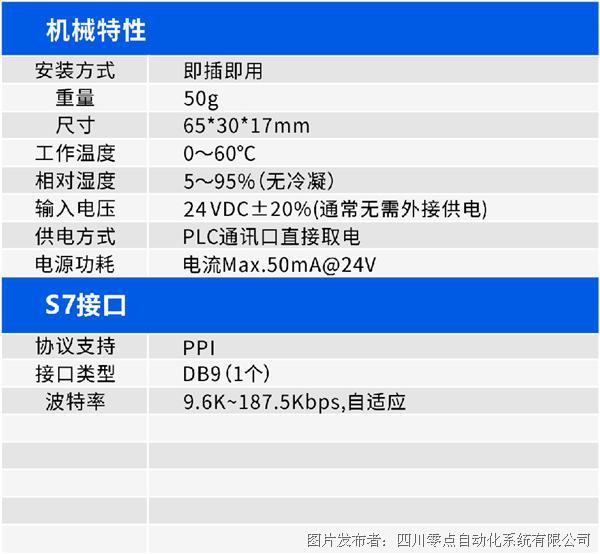

产品介绍
◆支持西门子S7-200 TCP通讯驱动,包括MicroWIN、KingView、MCGS、 KepWare OPC、ForceControl。
◆安装在S7-200 PLC的PPI通讯口上,无需外接电源。
◆支持WinCC以PC Access方式连S7-200模块。
◆最多支持2个上位机的连接。
◆工作温度: 0~60℃。
◆支持一键复位功能。
接口描述

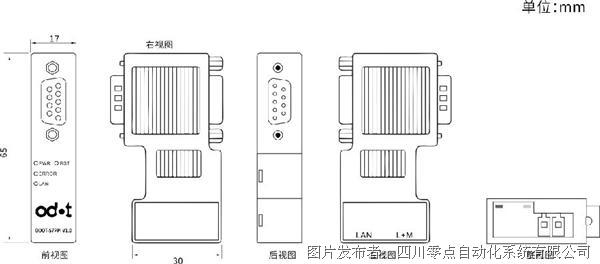

通讯模块共有四个接口:DB9 通讯公口 COM1、DB9 通讯母口 COM2、RJ45 通讯口 LAN 和外部电源端子。
PPI 总线接口 COM1

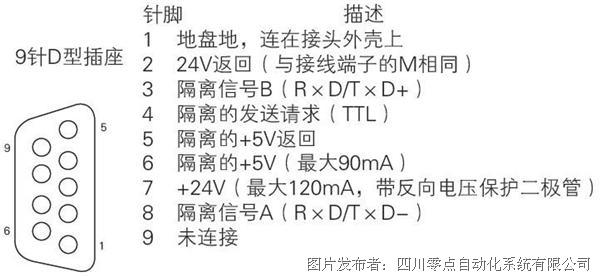

COM1接口为DB9公口,可直接插入UN120/UN200/S7-200系列PLC的PPI口。通讯口的针脚定义与PLC一致,其中3脚为RS485的B线,8脚为RS485的A线,5脚为逻辑地。COM1接口支持波特率包括:9.6K、19.2K、187.5K。
扩展接口 COM2
COM2 接口为 DB9 母口, COM1 与 COM2 直通互联。
以太网通讯端口 LAN
以太网通讯 RJ45 标准接口,遵循以太网接线标准。带有黄色 Link 指示灯,绿色 Active 指示灯。支持 10/100M 波特率自适应,支持线序(交叉 T568A/直连 T568B)自适应。
外部 24VDC 电源端子
端子接口是通讯模块可选的外接 24VDC 电源输入端子。电源输入规格:24VDC±20%/50mA。当
PLC 通讯口有供电时(通常都有供电)无需外接电源。
1.3指示灯描述
通讯模块包括三个 LED 指示灯:位于面板上的绿色 Pwr 电源指示灯、红色 ERROR 指示灯、以太网数据传输指示灯
指示灯 | 灯状态 | 意义 | 故障解决 |
PWR | 绿色闪烁 | 供电正常 | 无故障 |
绿灯熄灭 | 供电不正常 | 检查供电电源或送修 | |
ERROR | 红灯常亮(20s 以内熄灭) | 常亮表示正在自动搜索 波特率 | 无故障 |
红灯常亮(超过 20s) | 无法查找 CPU 波特率,串口通讯失败 | 检查串口通讯或有其他主 站干扰 | |
红灯熄灭 | 已锁定波特率并通信正 常 | 无故障 | |
LAN | 绿灯熄灭 | 无 S7 数据交换 | 无故障 |
绿灯闪烁 | S7 通讯数据交换中 | 无故障 |
